ラピッドプロトタイピングではどのソフトウェアが使用されますか?

ラピッドプロトタイピングの概念は、エンジニアやデザイナーがアイデアを実際に実現するのに役立つため、製品開発の実践に組み込まれています。高度な CAD (コンピュータ支援設計) ツールとテクニックにより、チームは本格的な生産の前に、正確にモデル化し、設計をテストして最適化することができます。このドキュメントの主な目的は、市場で提供されている最高の CAD ツールを分析および比較し、それらの際立った機能を説明することです。さらに、プロトタイピングサイクルのより深い段階を自動化して、より正確で低コストにするための主要な方法についても説明します。この記事は、プロジェクトの初期段階で CAD の使用が創造性と結果にどのように影響するかを理解したい製品開発の初心者と経験豊富な専門家向けに作成されています。

何が ラピッドプロトタイプ、 そしてなぜそれが重要なのでしょうか?

ラピッドプロトタイプとは、設計評価とテストの目的で迅速に作成される製品の基本バージョンです。設計の開発にはCADソフトウェアが使用され、次のような高度な製造プロセスが採用されています。 3DプリントまたはCNC加工 プロトタイプを作成します。ラピッドプロトタイピングにより、デザイナーやエンジニアは機能性を評価し、潜在的な問題を検出し、後の段階で意見をもらうことができます。この方法は、本格的な生産の前に問題を解決することで、反復を迅速化し、コストを削減し、製品の成功の可能性を高めるため、非常に重要です。

の役割を理解する ラピッドプロトタイピング in 製品開発

ラピッド プロトタイピングは、その明らかな利点により、現代の製品開発において極めて重要です。これは、従来の方法に比べて製品コンセプトの機能モデルや視覚モデルを迅速に作成できる主な理由です。ラピッド プロトタイピングにより、チームは設計の人間工学、使いやすさ、パフォーマンスをテストし、適切な意思決定を促進できます。

考慮すべき技術的パラメータ:
材料の選択:
3D プリントには、ABS、PLA、ナイロンなど、最終製品に似た物理的特性を持つ材料を使用します。
製品要件に応じて、機械的強度、耐熱性、表面仕上げに十分な注意を払う必要があります。

精度と許容範囲:
精密部品の場合、CNC 加工により ±0.001 インチという高い許容誤差を実現できます。

印刷の用途に応じて、3D 印刷に適切な解像度層 (例: 50 ～ 200 ミクロンの層高) を選択します。

プロトタイピング速度:

目標の期限に間に合うように SLA 印刷のリード タイムを調整します (例: 1 ～ 2 営業日以内の SLA 印刷)。

製造のための設計 (DFM):

金型フロー、接合手順、組み立てフィットなどの生産フローを考慮してプロトタイプを設計します。

結局のところ、ラピッドプロトタイピングを効果的に使用するには、適切な材料を知り、適切な技術を選択し、本格的な生産に移る前に設計を繰り返して意図と機能をテストする必要があります。この総合的な方法は、開発サイクル全体を通じてリスクを軽減しながら、アジャイルプロトタイピングを促進します。

認定条件 ラピッドプロトタイピング ツール 強化する 開発プロセス

この方法により、視覚的な補助資料を数回の変更で簡単に実体のある製品に変えることができるため、製品設計に必要な変更を非常に簡単に判断できます。アイデアを検証して改良するために、チームは早い段階でコンセプトを適用、分析、改良して、高額な失敗を回避できます。重要な機能は次のとおりです。

設計のフィードバックと検証のための効率的なループの改善

フィードバックと設計検証のための効率的なループは、共同作業プロセスを理解しているグループによって作成され、承認されています。物理モデルは、3D 印刷、CNC 加工、射出成形によって迅速に作成できます。デジタル技術によるプロトタイピングにより、製品の複数の反復バージョンの開発が加速されます。これは、CAD で作成されたデジタル設計を積層製造マシンで簡単に使用できるようにすることで実現されます。必要な改良は、長時間待つことなくすぐに行うことができます。さらに、これらのプロトタイプは、数週間ではなく数時間で完成できます。

チーム内のコミュニケーションと分担作業の改善

物理的なプロトタイプを作成すると、さまざまな関係者やサプライヤーにまたがるチームでの作業が軽減されます。具体的なモデルを使用したわかりやすい設計は、設計の目的を表現するのに役立ち、モデルを実装する際のコミュニケーションに役立ちます。設計に関するすべての関係者の説明が簡潔であるため、フィードバック中に冗長な解釈が避けられます。高度なコミュニケーションとコラボレーションは、さまざまな組織にまたがって活動する多分野にわたるチームにとって不可欠です。これらのモードは、内部および外部の作業支援に対応する傾向があります。

初期開発におけるコスト効率

設計や製造のエラーを事前に検出することで、生産中に必要となる変更にかかる時間と費用を節約できます。SLA (ステレオリソグラフィー) テクノロジを使用すると、小型設計の場合、約 100 ドルからという非常に低価格でプロトタイプを正確に設計できます。

このようなツールを使用すると、チームはコンセプトをより短い時間で市場向けの検証済み製品に変換できるため、品質、信頼性、製造可能性を維持しながら市場投入までの時間を短縮できます。

の影響 ラピッドプロトタイピング 製造プロセス

どの プロトタイピングツール 最適です ラピッドプロトタイピング?

ラピッドプロトタイピング用のツールを選ぶ際には、速度、材料、設計の適応性が重要な要素となります。SLA（ステレオリソグラフィー）やFDM（熱溶解積層法）などの3Dプリンターは、複雑なモデルを記録的な速さで作成できるため、非常に人気があります。機能的なプロトタイプの場合、 CNC加工は強力な 正確で強力なツールで、プロトタイプに並外れた強度をもたらします。AutoCAD、SolidWorks、Fusion 360 は、シミュレーションと設計の業界リーダーです。また、真空鋳造は、少量の高品質プロトタイプに最適です。予算、複雑さ、材料の使用を考慮すると、最適なオプションはプロジェクトごとに異なります。

Top CADソフトウェア 作成用 3Dモデル

AutoCADの

競合他社の中でも、AutoCAD は比類のない精度と柔軟性を提供することで際立っており、2D または 3D の建設設計に最適です。その広範なツールセットと DWG ファイルにより、AutoCAD は建築、エンジニアリング、その他の重工業に最適です。重要な技術パラメータには、高度なレンダリング ツール、設計の各部を制御するためのパラメトリック制約、プロジェクト コラボレーション用のクラウドベースのストレージなどがあります。

SolidWorks

Solidworks は、特に機械工学と製品設計において、強力な 3D CAD モデリング、シミュレーション、および解析機能を備えているため、この分野では最高の XNUMX つとして広く認められています。設計検証機能には、モーション シミュレーションと有限要素解析 (FEA) ツールが備わっています。その他の特長としては、マルチパーツ アセンブリ、パラメトリック設計、STEP、IGES、またはその他の形式によるファイル統合などがあります。

フュージョン360

Fusion 360 は、チームワークに適した理想的なクラウドベースの CAD CAM および CAE ツールです。フリーフォーム、サーフェス、パラメトリック モデリングが可能です。追加の組み込みシミュレーション ツールにより、ユーザーは応力、熱、および動作要因に対して設計を評価できます。その他の注目すべき機能としては、クラウド アクセス、Mac および Windows との互換性、手頃な価格のサブスクリプション オプションなどがあります。

ティンカーキャド

CAD プログラム TinkerCAD は使い方が簡単なので、教育キャンペーンでよく使用されています。ドラッグ アンド ドロップ機能を備え、ブラウザ ベースで、3D プリンターと直接連携します。このソフトウェアは、迅速なプロトタイピングと、3D モデリングと多目的設計の基本概念の学習を可能にするため、生産的です。

CATIA

より複雑で大規模な製品に取り組んでいるエンジニアや設計者にとって、CATIA の優れた多分野にわたる設計能力は大きなメリットです。CATIA の主な技術的特徴には、高度なサーフェス モデリング、システム エンジニアリング ツール、パラメトリック モデリングなどがあり、自動車業界や航空宇宙業界にとって最適な選択肢となっています。

上記の各ソフトウェア ソリューションは特定の要件とセクターを対象としているため、ユーザーは事業の要求を満たす適切なツールを選択できます。

の役割 3D印刷 in ラピッドプロトタイピング

長年にわたり、3D 印刷技術はプロトタイプ モデルの製造を自動化することでラピッド プロトタイピングを変革し、プロトタイプ モデルをより安価で、より正確で、より迅速にしました。3D 印刷により、材料コストと廃棄物を削減しながら CAD ファイルから直接アイテムを製造できるようになりました。プロセスに多くのツールと機械加工が必要なため長いリード タイムを必要とする従来の製造システムとは異なり、XNUMXD 印刷は自動車、航空宇宙、ヘルスケア、消費財などの業界でコンセプトのテストと改良に使用できるほど柔軟です。

非常に複雑な形状を製造できる能力は、ラピッドプロトタイピングに役立ちます。熱溶解積層法 (FDM)、光造形法 (SLA)、選択的レーザー焼結法 (SLS) など、さまざまな付加製造方法が、強度、詳細、材料の適合性に関するさまざまなニーズに対応しており、すべて高度な製造方法の範疇に入ります。例:

FDM は、ABS や PLA などの熱可塑性プラスチックを使用して堅牢なプロトタイプを作成するための最も経済的な方法です。印刷精度は 100 ～ 300 ミクロンです。

SLA は、高精細プロトタイプ用のフォトポリマー樹脂を使用して、複雑なデザインと滑らかな仕上げで最高の品質を実現します。層の厚さは 25 ～ 100 ミクロンです。

SLS では、粉末ナイロンを使用して、複雑で連結された耐久性のある機能的なプロトタイプを作成できます。レイヤー解像度は約 50 ～ 200 ミクロンです。

3D 印刷技術の層の高さ、ビルド ボリューム、材料特性などの側面は、製造されたプロトタイプのパフォーマンスと使用に直接影響します。たとえば、カスタマイズされたプロトタイプは、構造テスト、機能検証、人間工学評価用に最適化され、最終製品が設計とパフォーマンスの基準を満たしていることを確認できます。

3D プリント技術とラピッドプロトタイピングを組み合わせることで、開発時間とコストを大幅に改善し、設計の柔軟性を高めることができます。この組み合わせによりイノベーションが促進され、専門家は設計コンセプトの構想から製造可能な設計モデルまで迅速に進めることができます。

最高のものを選ぶ ラピッドプロトタイピングツール あなたのニーズに

最適なラピッドプロトタイピングツールの選択は、プロジェクトの目的と要件次第です。私は、利用可能な材料、必要な解像度、プロトタイプの速度、コスト、その他のスケーラブルな機能などの要素を一致させることに重点を置いています。例:

材料の互換性 - ツールがプロトタイプに必要な材料を使用できるかどうかを確認します。材料には PLA、ABS、ナイロン、場合によっては樹脂も使用できます。これにより、設計に応じて強度、柔軟性、耐久性を実現できるかどうかが決まります。

解像度 – これは主に、ツールが詳細をキャプチャまたはレンダリングする能力を表します。解像度はミクロン単位で測定されます。複雑なデザインには低いレイヤーの高さ (例: 20 ～ 50 ミクロン) が必要ですが、より単純な構造には高いレイヤーの高さ (例: 100 ～ 200 ミクロン) で対応できます。

速度は時間で測定され、ビルドを完了するのにかかる時間に焦点を当てています。高速なツールはワークフローを最適化する傾向がありますが、詳細を犠牲にすることが多く、理想的ではありません。

コスト - 利用可能な予算とツールの機能のバランスをとります。手頃な価格のオプションは基本的なニーズには十分ですが、より特殊なニーズにはハイエンドの高度な機能を備えたツールが推奨されます。

スケーラビリティ - プロトタイプの複雑さとサイズを処理できるツールの能力は、将来の生産の拡張に不可欠です。

プロジェクトの目標を設定されたパラメータに合わせると、望ましいコンセプトを簡単に実現できます。これにより、希望するペースで最も役立つラピッドプロトタイピングツールを選択できます。

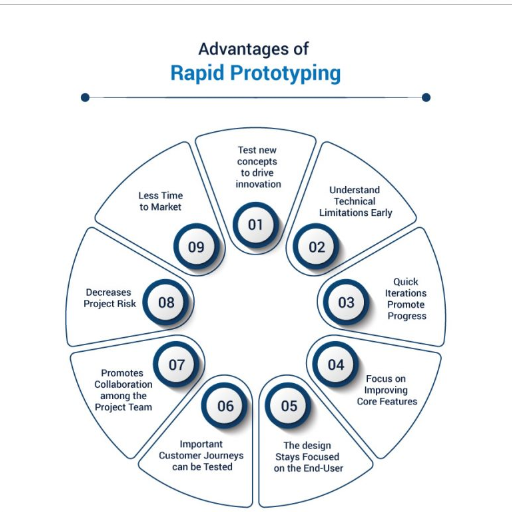

何ですか ラピッドプロトタイピングの利点?

ラピッドプロトタイピングは、いくつかの理由からプロトタイプの効果的な詳細化と開発を強化します。この方法で物理モデルを開発すると、より速くなり、コンセプトからプロトタイプにすばやく移行できます。反復が高速化されるため、フィードバックと改良を迅速に行うことができます。開発サイクル内で修正が必要な問題が最小限に抑えられると、精度と設計も向上し、コストのかかる将来のエラーが減ります。まず、ラピッドプロトタイピングでは、問題をデザインの形で表現することで、関係者とのコミュニケーションが改善されます。最後に、アイデアの迅速なテストと修正によってラピッドプロトタイピングのイノベーションが促進され、製品開発における創造性とコラボレーションが促進されます。

探検 ラピッドプロトタイピングの利点 in プロダクトデザイン

ラピッドプロトタイピングによって設計精度はどのように向上するのでしょうか?

反復テストは欠陥の特定に役立ち、迅速なプロトタイピングによって設計精度が向上します。CAD モデリングまたは 3D プリントは最大 ±0.1 mm の精度を提供し、テクノロジが設計仕様を満たしていることを保証します。

ラピッドプロトタイピングによって関係者とのコミュニケーションはどのように改善されるのでしょうか?

抽象的に把握するのではなく、視覚化して触れることができる機能モデルとプロトタイプは、関係者とのコミュニケーションを強化します。たとえば、色やリアルな質感を取り入れた高忠実度のプロトタイプは、関係者が製品の美観と機能を理解するのに役立ち、誤解の可能性を減らします。

プロトタイピングはどのようにイノベーションを促進するのでしょうか?

ラピッドプロトタイピングでは、複雑さに応じて数時間から数日間の迅速なターンアラウンドが可能になることが多く、頻繁にテストを行う機会が増えます。このようなアプローチにより、創造的な問題解決が促進され、資金とリソースの最適な使用が保証されます。イノベーションの過程では、PLA、ABS、フォトポリマー樹脂などの柔軟な素材がさまざまなニーズに対応できます。

これらの質問に答え、測定パラメータを提供することで、ラピッドプロトタイピングはすぐに製品設計の品質と効率を向上させる強力なツールになります。

認定条件 ラピッドプロトタイピング を識別します 設計上の欠陥 早い

ラピッドプロトタイピングは、製品開発の初期段階で設計エラーを特定するのに大いに役立ちます。デザイナーは、実際のシナリオでテストすることで、物理プロトタイプまたはデジタルプロトタイプの機能、パフォーマンス、および使いやすさを検証できます。このアプローチは、チームが大規模生産の前に非効率性を特定できるため、多くのリソースと時間を節約できるため、有益です。

効果的な欠陥検出を目的とした重要な技術的パラメータは次のとおりです。

寸法精度 - プロトタイプの特徴は、必要な設計に合わせて正確に測定する必要があります。SLA (許容誤差は ±0.1 mm 程度) は、小型で複雑なコンポーネントに対して優れた結果をもたらします。

材料特性 – 軽量用途向けの PLA や耐久性向けの ABS など、適切な材料を選択すると、適切なテストを実施して、構造が動作条件に耐えられるかどうかを判断できます。

負荷テスト: プロトタイプを分析すると、特定の機能が、ストレス レベルを適用しながら破損したり変形したりすることなく、実現された力に耐えられるかどうかを特定するのに役立ちます。これにより、特定のコンポーネントが予想される力に耐えられるかどうかを把握できます。

表面仕上げとフィット感 - 自然な表面の質感とぴったりフィットの保証により、組み立ての容易さとユーザーの操作効率が向上します。

反復調整 - プロトタイプは、受け取ったフィードバックに基づいて反復ごとに調整されることが予想され、構造パフォーマンスのシミュレーションや FEA (有限要素解析) による改良などの方法が組み込まれます。

実践的な実験と仮想テストからの情報を統合することで、材料や人間工学上の欠陥などの問題をより迅速かつ容易に検出できるようになり、高価な変更を減らし、製品の品質を向上させることができます。

比較 ラピッドプロトタイピング 　 伝統的な製造方法

ラピッドプロトタイピングと従来の製造技術を比較すると、前者の方がスピード、コスト、設計変更の柔軟性に関して明らかに有利であると私は断言します。3D プリントなどのプロセスにより、数週間ではなく数日で洗練されたモデルを作成できます。射出成形や CNC 加工などの従来のアプローチでは、多くの場合、初期のツール設定に大規模な作業が必要になり、少量生産に伴うコストも高くなります。

これらには、次のようなツール、機械、および人間の労働に関する主要な技術的パラメータが含まれます。

生産速度: 左側には、時間的制約に関して迅速なアプローチと従来のアプローチを比較した表が表示されます。ラピッドプロトタイピングでは 24 ～ 72 時間以内にモデルが作成されますが、従来のモデルでは数週間かかる場合があります。

材料の多様性: ラピッドプロトタイピングは、アプリケーションに応じて PLA、ABS、樹脂、さらには金属など、さまざまな材料をサポートする高度なバージョンです。

少量生産のコスト: ラピッドプロトタイピングにより、セットアップとツールのコストが大幅に削減され、プロトタイプや少量生産のコストがより経済的になります。

許容誤差と精度: 従来のアプローチでは、±0.002 インチという厳しい許容誤差が達成される可能性があります。ただし、最新のラピッド プロトタイピングでは、±0.005 ～ ±0.01 インチの範囲内で、機能プロトタイピングには適しています。

結局のところ、反復的な設計とテストを伴う製品開発の最初の段階ではラピッドプロトタイピングが勝利し、一方で大量かつ精密な生産では従来の製造が優位に立つことになります。

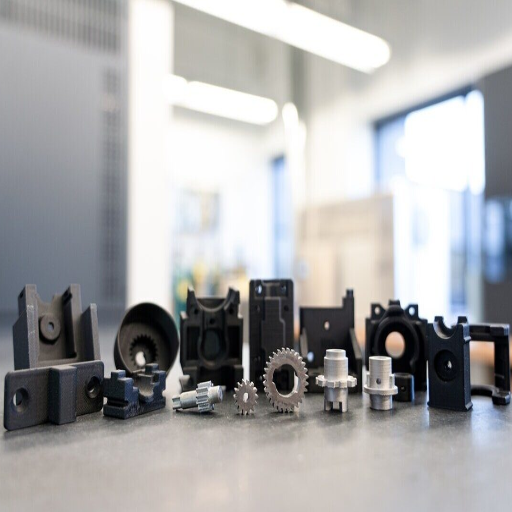

どのように 3Dプリント使用 in ラピッドプロトタイピング?

3D プリントの範囲と規模の影響は、ラピッド プロトタイピングの領域を一変させました。従来の方法とは異なり、コンピューターからモデルを瞬時に、しかも低予算で製造できます。デザイナーやエンジニアは、デザインをすばやく繰り返して、形状、フィット、機能をテストできるため、複雑なツールや金型が不要になります。3D プリントは、プラスチックや樹脂だけでなく金属にも対応しているため、シンプルな概念モデルや複雑な機能コンポーネントを提供できます。開発時間が短縮され、イノベーションが重要で、市場投入までの時間が重要な指標となる近代化されたシステムでは、速度、精度、動作範囲の重要性はいくら強調してもし過ぎることはありません。

その 3D印刷プロセス の ラピッドプロトタイピング

デザインの作成

CAD (コンピュータ支援設計) ソフトウェアを使用して 3D レンダリングされた設計を作成する必要があります。このモデルは、重要なメトリックと機能を組み込んで、可能な限り詳細に、希望するプロトタイプにできるだけ近いものにする必要があります。各設計は、一般的なファイル拡張子 STL または OBJ を介してプリンターに移動されます。

ファイルの準備とスライス

設計モデルはスライス プログラムにかけられ、形状がセクションに分割され、プリンターの機構を制御するコマンド (G コード) が作成されます。重要な技術的側面は次のとおりです。

層の高さ - 通常は 0.05 mm から始まり、最大 0.3 mm に達します。これは表面の滑らかさとプロセスの継続時間に影響します。

印刷速度 - 通常は、印刷する素材と必要な詳細レベルに基づいて 40 ～ 150 mm/秒の間で事前に決定されます。

壁の厚さ - 十分な耐久性と安定性を実現するために、通常は 0.8 ～ 1.2 mm です。

素材の選定

選択された材料はプロトタイプの要件に基づいています。次のレベルが利用可能です。

PLA や ABS などのプラスチックは軽量で、汎用モデルやより耐久性の高い用途に適しています。

樹脂は細部まで精巧に仕上げられ、仕上がりも滑らかなので、複雑なデザインに適しています。

ステンレス鋼などの金属 堅牢で機能的な部品にはチタンが使用されています。

印刷

プリンターは、付加的な技術を使用して層ごとにプロトタイプを構築します。印刷物のサイズと詳細レベルに応じて、プロトタイプの印刷に必要な時間は数時間から数日までさまざまです。オブジェクトが大きいほど、小さいまたは詳細度の低い印刷よりも時間がかかります。

後処理

プロトタイプを積層製造するプロセスには、次のようないくつかの重要な変更や修正が伴います。

サポートの除去: 手動またはサポートを溶解する化学溶剤を使用します。

研磨または磨き: これらは、より滑らかな表面を持つオブジェクトを実現するために非常に重要です。

塗装またはコーティング: 不要ですが、これらの修正は美観を演出したり、機能上の欠陥を隠したりする目的に使用できます。

テストと検証

プロトタイプの形状、フィット、機能に欠陥がないかチェックされます。プロトタイプと後処理はデジタル設計の形式で要件に照らしてチェックされ、定義された要件を満たしている場合は再度印刷されるため、結果がより迅速かつ効率的になります。

のメリット 3Dプリントの使用 作成する プロトタイプ

スピードと効率

3D 印刷技術を使用すると、従来の方法ではプロトタイプの作成に数週間かかるのに対し、数日または数時間で済みます。3D プリンターを使用したプロトタイプ作成では、従来の方法とは異なり、ツールは必要ありません。たとえば、FDM プリンターは、50 ～ 400 ミクロンの層高に対応できるため、わずか数時間で小さな機能のプロトタイプを製造できます。

コストの削減

3D プリントでは、ツールや金型が不要になるため、特に少量生産の場合、生産コストが下がります。3D プリントで使用される PLA や ABS などの材料も、これまで使用されていた CNC 加工された金属や射出成形されたプラスチックよりも安価です。さらに、オブジェクトのデザインをあまりコストをかけずに簡単に変更できるため、従来の方法に比べて高価なツールの交換が不要になり、大幅な節約になります。

設計の柔軟性

従来の方法とは異なり、3D 印刷技術では複雑なデザインや形状が可能です。その並外れた精度と最大 ±0.1 mm の許容誤差により、SLA および SLS 技術を使用して部品を製造できます。この柔軟性により、プロトタイプにチャネル、オーバーハング、格子構造などの内部機能を持たせることができます。

材料範囲の柔軟性

3D プリントは、PLA や PETG などのよく使用される熱可塑性プラスチックから、発泡 TPU、ステンレス鋼やチタンなどの金属、さらには標準、硬質、耐熱樹脂まで、幅広いリソース オプションに対応しています。このような汎用性により、プロトタイプは、強度、柔軟性、温度などの品質の点で最終製品を模倣できます。

柔軟性と学習

3D プリントの反復的な性質により、設計の変更が簡単かつ安価になります。CAD ファイルは、同じ日に調整、印刷、テスト、再印刷できるため、反復設計を迅速に実装できます。これは、プロトタイプを調整してパラメータを設定したり、製品開発中に関係者のフィードバックを実装したりするときに非常に役立ちます。

廃棄物の削減

減算型製造方法とは対照的に CNCなど3D プリントは、プロトタイプの作成に必要な材料のみを使用する付加的なプロセスであるため、材料の無駄は避けられません。さらに、SLS プロセスでは、未使用の粉末を将来の印刷に再利用できるため、廃棄物の削減の限界を超えてしまいます。

パフォーマンス機能のテスト

3D プリントされたプロトタイプは、モデルの一部となる以外にも、可動部品の機械的テストや人間工学的デザインの検証など、さまざまな目的に使用できます。ナイロンやポリカーボネートなどのエンジニアリンググレードの素材で作られたプロトタイプは、現実的なシナリオに耐えるのに十分な耐久性があり、最終製品が設定されたパフォーマンス結果を満たすかどうかをテストできます。

こうしたさまざまな利点により、3D プリントは現代のプロトタイピング ワークフローの中核コンポーネントとしての地位を確立しています。XNUMXD プリントはプロセスを最適化しながら、創造性と革新性を高めます。

理解する 積層造形 in 3D印刷

3D 印刷では、積層造形によりデジタル ファイルから 0.01 次元オブジェクトが作成されます。これは、特定のオブジェクトに材料を衝撃を与えて形作る従来のコンポーネントとは異なり、材料を層ごとに追加することで行われます。対照的に、この技術はオブジェクトをメッキするのではなく強化するため、無駄が減り、経済的です。重要な技術的パラメータは、層の厚さ (0.2 mm ～ 50 mm)、印刷速度 (材料とプリンターによって異なりますが、平均 150 ～ XNUMX mm/秒)、および特定のタスク用に指定されたポリマー、金属、複合材などの材料です。これにより、比類のない設計の自由度、迅速なプロトタイピング、場合によっては完全に機能する最終用途コンポーネントの製造が促進されました。

何ですか ラピッドプロトタイピングの種類 方法は？

ラピッドプロトタイピングの手段は実践方法や材料によって異なり、StatTai には次のようなさまざまな方法が含まれています。

ステレオリソグラフィー (SLA) – UV レーザーを使用して液体樹脂を細かく層状に固め、驚くほど滑らかで精密、そして複雑な表面構造を持つ部品を作成します。

熱溶解積層法 (FDM) では、加熱ノズルを使用して熱可塑性材料を塗布するため、プロトタイプの生成が簡単かつ経済的になり、強度の面でも合理的になります。

選択的レーザー焼結法 (SLS) では、レーザーを照射して粉末材料 (ナイロンなど) を焼結し、サポート構造を必要としない耐久性のある複雑な形状の部品を生成します。

デジタル ライト プロセッシング (DLP) – 実際には SLA に相当しますが、窓からの光ではなく、ポジ画像にデジタル光源を使用します。これにより、硬化時間が短縮され、複雑なディテールも実現できます。

バインダー ジェッティングは、液体結合剤を粉末床に塗布する方法です。これにより、より大きなモデルや複数の材料を使用したモデルを作成できます。

選択的レーザー溶融法 (SLM) と直接金属レーザー焼結法 (DMLS) では、金属粉末にレーザーを照射して溶融または焼結し、複雑性と機能的有用性を備えたコンポーネントを製造します。

それぞれの方法には特定の利点があるため、材料、スケーリングのレベル、精度など、手元のタスクに合わせて方法を選択することが最も重要になります。

異なる プロトタイピング技術 およびその応用

溶融堆積モデリング（FDM）

使用例: 機能のテスト、形状の確認、安価なプロジェクト前モデル。

材料: PLA、ABS、PETG などの熱可塑性プラスチック。

技術仕様

層厚: 0.1 – 0.3 mm

ノズル径：0.4mm（標準）

造形体積範囲: マシンによって異なりますが、通常は 300 x 300 x 300 mm 以下です。

光造形法（SLA）

使用例: 高精度のプロトタイピング、モデリング、設計の確認。

材質: 樹脂、フォトポリマー。

技術仕様

層厚: 0.025 – 0.1 mm

造形体積範囲: 145D プリンターに基づいて最大 145 x 175 x 3 mm またはそれ以上。

選択的レーザー焼結（SLS）

使用例: 実際に動作するプロトタイプ、機械の複雑な部品、小ロット生産。

材質:ナイロン、TPU、複合パウダー。

技術仕様

層厚: 0.08 – 0.12 mm

造形体積範囲: 通常は300x300x300 mm以下

デジタルライトプロセッシング（DLP）

使用例: 複雑で小さな部品、歯科模型、宝石のモデル。

材質: フォトポリマー樹脂。

技術仕様

層厚: 0.025 – 0.1 mm

造形体積範囲: 最大192x120x200 mm

バインダー噴射

使用例: 装飾品、大型模型や部品、砂型鋳造用金型。

材料: 金属、砂粉、セラミック、プラスチック。

技術仕様

層厚: 0.1 – 0.3 mm

ビルドボリュームの範囲: ほとんどの場合、ボリュームは 800 x 500 x 400 mm 以上に増加します。

選択的レーザー溶融法（SLM）と直接金属レーザー焼結法（DMLS）

使用例: 航空宇宙産業や自動車産業で必要とされる高精度かつ高強度の医療用インプラント。

技術仕様：

切断深さ/レーザー出力: 0.02～0.05 mm

最大容量: 多くの場合 250x250x325 mm まで

特定の用途に合わせて技術的パラメータを理解することで、適切なプロトタイピング技術の選択がより直接的かつ合理的になります。

認定条件 ラピッド プロトタイピング テクニック 　 中古 〜へ 開発する プロトタイプを素早く作成

ラピッド プロトタイピング技術により、設計者やエンジニアは、短期間でリソースの損失を最小限に抑えながら、正確なモデルを開発し、その動作を評価し、改善と再テストを行えるようになり、製品開発がスピードアップします。これらの技術は、医療、航空宇宙、自動車、消費財などの分野では一般的であり、すべての開発フェーズで包括的な反復を必要とします。

一般的なラピッドプロトタイピング技術

溶融堆積モデリング（FDM）

用途: 治具、機能部品、コンセプトモデルなどに最適です。

材料: 炭素繊維入りプラスチック、ポリカーボネート、ナイロン、PLA、ABS などの複合材料。

技術的パラメータ：

層の厚さ: 0.1～0.4 mm

造形体積範囲: 914x610x914 mm

利点: さまざまな幾何学的パラメータ内で汎用性があり、コスト効率が高く、ユーザーフレンドリーです。

光造形法（SLA）

用途: 複雑な金型、医療用モデル、驚くほど精巧なプロトタイプを製造します。

材料: 標準的なフォトポリマー樹脂、硬質および生体適合性のリテーナー各種。

技術的パラメータ：

層の厚さ: 0.025～0.1 mm

造形体積範囲: 300x300x200 mm

利点: 提供されるデバイスは、精巧なディテールと高精度で正確です。

選択的レーザー焼結（SLS）

用途: 少量生産、機能プロトタイプ、複雑な形状の部品。

技術的な詳細：

層の厚さは0.08～0.15mmに設定されます。

造形体積の制約は最大 350 x 350 x 600 mm の範囲です。

利点: サポート構造が不要、衝撃強度が高く、機能コンポーネントに適しています。

これらのアプローチにより、エンジニアは構造上、機能上、または視覚上の問題を早期に予測して解決できるため、製品のライフサイクルが向上します。各方法には特定の業界や設計に合わせた特定の利点があり、現代のラピッドプロトタイピングがイノベーションに不可欠であることを証明しています。

の進化 ラピッドプロトタイピングテクノロジー

2D ミリング法などの原始的な手法から現代の SLA、SLS、FDM 技術まで、ラピッド プロトタイピングの開発は長年にわたって大幅に改善されてきました。当初、ラピッド プロトタイピングは概念を視覚化し、単純なモデルをテストする手段として機能していました。ソフトウェア アルゴリズム、材料科学、処理能力の最新の進歩により、革新的な機能プロトタイプを構築し、信じられないほどの精度と驚異的な耐久性を備えた優れた最終用途部品をレンダリングすることが可能になりました。

現代の SLA 印刷では、フォトポリマーから高度な複合材料まで、利用可能な材料が多様化しています。これにより、レーザー システムの改良と印刷システムのアーキテクチャの強化により、構築速度が向上しました。技術パラメータの最適化により、層の厚さは 0.05 mm に達し、構築体積は 1000 x 1000 x 600 mm を超えています。経費削減に加え、これらの進歩により、市場投入までの時間が短縮され、設計の可能性が広がり、今日の製造ワークフローでは迅速なプロトタイピングが不可欠になっています。

参考情報

試作

ラピッドプロトタイピング

ツール

中国を代表するCNC金属加工プロバイダー

よくある質問（FAQ）

Q: ラピッドプロトタイピングプロセスとは何ですか? また、従来のプロトタイピングとどう違うのですか?

A: ラピッド プロトタイピングは、コンピューター支援設計 (CAD) と 3D プリントを使用して物理的なプロトタイプを迅速に作成する反復的な設計プロセスです。時間とコストがかかる従来のプロトタイピングとは異なり、ラピッド プロトタイピングでは反復が速くなり、よりコスト効率の高い製品開発が可能になります。このプロセスにより、デザイナーやエンジニアはアイデアを迅速にテストして改良できるため、製品開発が加速します。

Q: ラピッドプロトタイピングに使用される標準的なツールと方法は何ですか?

A: ラピッドプロトタイピングには、3D プリント (付加製造)、CNC 加工 (減算製造)、ステレオリソグラフィー (SLA)、選択的レーザー焼結 (SLS)、フュージョンデポジションモデリング (FDM)、3D 設計用 CAD ソフトウェア、金型作成用のラピッドツールなど、いくつかのツールと方法が含まれます。これらの技術により、デジタル設計から物理的なプロトタイプを迅速に作成できるため、製品開発における反復とテストを迅速化できます。

Q: ラピッドプロトタイピングに 3D プリントを使用する利点は何ですか?

A: 3D プリントは、ラピッド プロトタイピングにいくつかの利点をもたらします。1. スピード: プロトタイプを迅速に、多くの場合数時間で作成できます。2. コスト効率: 材料の無駄と人件費を削減できます。3. 複雑さ: 従来の方法では難しい複雑なデザインを作成できます。4. カスタマイズ: デザインの変更や複数の反復の作成が簡単です。5. 材料の多様性: プラスチック、金属、セラミックなど、さまざまな材料を使用できます。6. リスクの軽減: 高価なツールや生産に着手する前にデザインをテストできます。これらの利点により、3D プリントは多くの業界でラピッド プロトタイピングに人気があります。

Q: 人気のあるラピッドプロトタイピングソフトウェアのオプションにはどのようなものがありますか?

A: 効果的なプロトタイピングのために、いくつかの CAD ツールとラピッド プロトタイピング ソフトウェア オプションが利用可能です。1. Autodesk Fusion 360 2. SolidWorks 3. Onshape 4. Tinkercad 5. SketchUp 6. Rhino 3D 7. Creo 8. Catia これらのソフトウェア パッケージは、さまざまなスキル レベルと業界のニーズに対応して、3D 設計、シミュレーション、ラピッド プロトタイピング用モデルの準備のためのさまざまな機能を提供します。

Q: ラピッドプロトタイピングサービスはどのように機能しますか? また、いつ使用を検討すべきですか?

A: ラピッド プロトタイピング サービスは、社内に設備や専門知識がない企業や個人に、プロ仕様のプロトタイピング機能を提供します。これらのサービスは通常、次の流れで機能します。1. 3D 設計ファイルを受け取り、6. プロトタイピング設計を確認して最適化し、適切な材料と技術を選択します。XNUMX. 高度な設備を使用してプロトタイプを作成し、XNUMX. プロトタイプを仕上げて品質チェックします。XNUMX. 完成したプロトタイプをお客様に発送します。高品質のプロトタイプ、さまざまな材料や技術へのアクセスが必要な場合、または社内に必要な設備や専門知識がない場合は、ラピッド プロトタイピング サービスの使用を検討してください。

Q: ラピッドプロトタイピングによく使用される材料は何ですか?

A: ラピッドプロトタイピングの材料は、使用する技術とプロトタイプの目的によって異なります。一般的な材料は次のとおりです。1. プラスチック: ABS、PLA、ナイロン、PETG 2. 樹脂: ステレオリソグラフィー (SLA) 印刷用 3. 金属: アルミニウム、ステンレス鋼、チタン 4. セラミック 5. 複合材料 6. ゴムのような材料 7. 生分解性材料: 材料の選択は、プロトタイプの用途、必要な特性 (強度、柔軟性、耐熱性など)、特定のラピッドプロトタイピング技術などの要因によって異なります。

Q: ラピッドプロトタイピングは製品開発プロセスにどのような影響を与えましたか?

A: ラピッドプロトタイピングは、いくつかの点で製品開発プロセスに革命をもたらしました。1. 反復の高速化: プロトタイプをすばやく作成することで、より短時間でより多くの設計反復が可能になります。2. コスト削減: プロトタイプの作成コストを削減し、設計上の欠陥を早期に検出します。3. コミュニケーションの改善: 物理的なプロトタイプにより、チームメンバーと関係者間の理解が深まります。4. リスクの軽減: コンセプトを早期にテストすることで、後の段階でコストのかかるミスが発生するリスクが軽減されます。5. 創造性の向上: アイデアを迅速にテストできるため、より革新的な設計が促進されます。6. 市場投入までの時間の短縮: 開発サイクルが加速されるため、製品の発売が迅速になります。7. 最終製品の品質向上: 反復とテストを増やすことで、最終製品の品質が向上します。これらの影響により、ラピッドプロトタイピングはさまざまな業界の現代の製品開発に不可欠なものとなっています。
