ラピッドプロトタイピングの 5 つのステップは何ですか?

現代の製品開発では、ラピッド プロトタイピングが重要な手法として浮上しています。これにより、迅速な反復、概念テスト、設計の改良が可能になります。このブログ記事では、プロトタイピングを成功させるために不可欠な基本的な手法と原則について説明します。また、その重要性、実装方法、ベスト プラクティスについても詳しく説明します。読者は、ワークフローの合理化、ツールの統合、共同イノベーション、アイデアの実現について学ぶことができます。高度な戦略への最初のステップを詳細に説明し、ラピッド プロトタイピングの習得を支援するこのブログ記事の目標は、読者の製品開発スキルと知識を向上させることです。

ラピッドプロトタイプとは何ですか?

ラピッド プロトタイプは、コンセプトをテストし、反応を集め、アイデアを強化するために迅速に作成されたプロトタイプの初期バージョンです。これは、実用的な製品モデルを備えた縮小版またはレプリカです。これにより、チームは開発の初期段階で製品の実用性をテストし、潜在的な問題をトラブルシューティングできます。この段階的な戦略により、ユーザー テストと機能強化の後に製品を徹底的に改良することで、危険性が低減し、リソースが節約され、創造性が刺激されます。

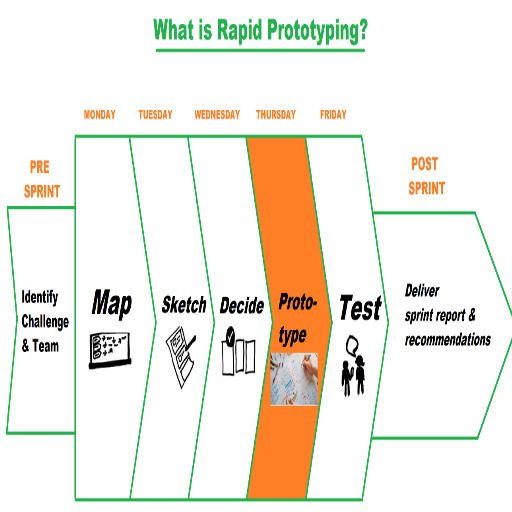

ラピッドプロトタイピングプロセスを理解する

目標と前提条件を設定する

プロトタイプの技術と機能を詳細に定義します。ユーザー プロファイルと、特定のテスト可能な製品または設計機能を構築します。具体的な条件には、ユーザーの予想されるアクション、システムの拡張の可能性、材料特性や必要なソフトウェアなどのその他の制限事項が含まれる場合があります。

初期デザイン

モデル全体とその機能を示す大まかな図面またはアウトラインを作成します。この段階では、モデルの外観ではなく、動きと使用方法に主な焦点を置きます。

プロトタイプを構築する

プロトタイプは適切なツールとテクニックを使用して作成する必要があります。無形の製品には Adob​​e XD や Figma などがあります。コンピュータ支援設計 (CAD) ソフトウェアを使用すると、有形の製品の 3D モデルを作成できます。このモデルは、3D プリンターや CNC マシンを使用して物理的なコピーに変換できます。主な目的は、モデルに必要なコンポーネントと材料を用意することです。

フィードバックを集めてテストする

ユーザーまたは関係者とユーザビリティ テストを実施して、有効性、ユーザビリティ、デザインを評価します。基準としては、機能の成功、ユーザー インタラクション、応答時間などが考えられます。

繰り返して分析する

提供されたすべてのフィードバックを確認し、ギャップがないか分析します。プロトタイプの機能とデザインの一部を変更します。この反復ループを完了すると、継続的に整合性を構築および改善するのに役立ちます。

これらの手順が示すように、ラピッドプロトタイピング手順により、効率的な開発フェーズが可能になります。これにより、開発フェーズ全体を通じてユーザーからのフィードバックを収集しながら、最初のコンセプトと最終製品の間のギャップが短縮されます。

ラピッドプロトタイピングは従来の方法とどう違うのでしょうか?

ラピッド プロトタイピングは、従来のスピード、ユーザー エンゲージメント、反復的な開発方法とは大きく異なります。厳密に直線的に動作する他のアプローチとは異なり、ラピッド プロトタイピングは、短期間で複数の反復を達成し、初期段階でフィードバックをテストすることに重点を置いています。従来の方法では、建設的な批判を行う前に設計と製品を完全に開発する必要があり、最終的にはタイムラインをたどります。

主な違いは次のとおりです。

開発スピード: ラピッドプロトタイピングにより、3D プリント用の CAD ソフトウェアとローコード プラットフォームを通じて、モデルを迅速に開発できます。対照的に、従来の方法では、計画後に行われる膨大な手動プロセスのために、より複雑な投資が必要になります。

反復プロセス: 従来の方法とは異なり、ラピッド プロトタイピングでは、プロトタイプの各フェーズの後にユーザーがフィードバックを提供できるため、製品はより幅広い顧客にとって魅力的なものになります。一方、従来の手法では単一の結果が優先されるため、ユーザーからのフィードバックに基づいて設計を変更することが困難です。

コスト効率: ラピッドプロトタイピングは、設計エラーをより早く排除できるため、従来の方法よりもコスト効率が高くなります。逆に、従来の方法では、フィードバックを受け取った後、設計者が製品を変更または再開発するのに遅れが生じる可能性があるため、費用が増加する可能性があります。

以下は、ラピッドプロトタイピングで最もよく見られる技術的パラメータの一部です。

デジタル モデルを作成するには、SolidWorks や AutoCAD などのツールが使用されます。

従来の方法では数週間かかるのに対し、ラピッドプロトタイピングではターンアラウンドタイムは通常数時間から 1 日か 2 日です。

プロトタイピング速度: たとえば、FDM モデル 3D プリンターの速度は 60 ～ 150 mm/秒です。

材料の使用 – プロトタイプの要件に応じて、熱可塑性プラスチック、樹脂、金属が使用される場合があります。

迅速な反復による柔軟性を優先することで、ラピッドプロトタイピングが従来の方法論に代わる非常に流動的な方法であることは明らかです。

プロトタイピングにおけるCADモデルの役割

どのような種類のラピッドプロトタイピング手法が利用可能ですか?

ラピッドプロトタイピングの方法は、設計と製造の指定された要件に応じて異なります。これには次のものが含まれます。

3D プリント (付加製造) - この方法は、複雑な形状と迅速な反復に適しています。プロトタイプは、プラスチック、樹脂、金属などの材料を使用して層ごとに構築されます。

CNC加工は減算プロセスである コンピュータ制御のツールを使用する方法です。ツールは固体ブロックから材料を切り出すため、機能プロトタイプに優れた精度と耐久性を提供します。

真空鋳造: この技術はシリコン型を使用し、通常はテストや視覚的なプレゼンテーションに使用されます。少量のプロトタイプに最適です。

射出成形 - このプロセスは、高忠実度のプロトタイプに最適です。金型に注がれた溶融材料を冷却することで、最終デザインを複製できます。

板金プロトタイピング – 金属プロトタイプを効率的に作成する方法。この方法は、金属板を切断、曲げ、成形して構造テストや設計検証を行うのに適しています。

提供される方法の選択は、複雑さ、必要な材料、およびプロトタイプの目的に基づいて行われます。

積層造形技術の探究

付加製造、つまり 3D 印刷は、デジタル ファイルから始めてオブジェクトをレイヤーごとに製造する一連のプロセスで構成されます。この方法は、使用する材料の量を最小限に抑えながら、優れた設計柔軟性を提供します。以下に、主要な付加製造技術とその技術的パラメータをいくつか示します。

熱溶解積層法（FDM）

材質: PLA、ABS、PETG などの熱可塑性プラスチック。

用途: 機能プロトタイプおよび部品の低コスト生産。

層の厚さ: 0.1 mm ～ 0.4 mm。

光造形法（SLA）

材料: 液体状のフォトポリマー。

用途: 非常に詳細なプロトタイプ、歯科および宝飾品。

層の厚さ: 0.025 mm ～ 0.1 mm。

選択的レーザー焼結（SLS）

材質: 粉末状のナイロンとポリアミド。

用途: 複雑な形状と幾何学的構造を持つ耐久性のある部品。

層の厚さ: 0.05 mm ～ 0.15 mm。

直接金属レーザー焼結（DMLS）

材質: チタン、ステンレス、アルミニウムなどの金属。

用途: 航空宇宙産業向けツール、医療用インプラント、カスタムツール。

層の厚さ: 0.02 mm ～ 0.05 mm。

デジタルライトプロセッシング（DLP）

材質: 樹脂ベースのフォトポリマー。

用途: 滑らかな仕上げが必要な細かい部分。

層の厚さ: 0.01 mm ～ 0.1 mm。

付加製造は、技術とプロセスを変更することで、ほぼすべての分野やプロジェクトの要件に対応できます。

試作におけるCNC加工の概要

CNC (コンピュータ数値制御) 加工は、減算プロセスと呼ばれる製造方法の一種です。精度、精密性、再現性が非常に優れています。 CNC加工は切削加工を活用できる木材、プラスチック、金属など、さまざまな物質から材料を除去するために、レーザーベースの切断や成形も行います。最終製品の外観を非常に詳細に再現できるため、プロトタイプを作成するときに非常に効果的です。

主な特長と利点：

高精度: CNC マシンの許容誤差は約 ±0.005 mm で、優れた精度を実現します。

材料の多様性: CNC マシンは、スチール、アルミニウム、PEEK、アクリル、真鍮など、さまざまなコンポーネントを利用できます。

迅速なターンアラウンド: 非常に少量および平均量の生産を迅速に達成できます。

スケーラビリティ: マシンは調整可能で、単一のアイテムや大量のアイテムを作成できます。

プロトタイピングにおける一般的な用途:

機能テスト - CNC マシンで作成されたプロトタイプは、材料特性を大幅に変更できるため、機械的テストや熱的テストに役立ちます。

ビジュアル モデル - コーティングと研磨によりプロトタイプの再スタイリングが可能になり、より滑らかな仕上がりで美観が向上します。

ツールと固定具 - この装置は、高度な製造プロセス用の治具、金型、さらには固定具を作成することができます。

技術的パラメータ：

精度許容差: 使用する機械と材料に応じて、精度許容差は ±0.01 mm から ±0.005 mm の範囲で変化します。

切断速度：240～360m/分（使用時） アルミニウム製CNCマシン 材料として。

表面粗さ (Ra): 研磨グレードでは 0.8 µm まで低下します。

最大部品サイズ: 機械の種類に応じて調整可能で、ほとんどの従来の CNC 機械では最大 1000 x 500 x 500 mm です。

プロトタイプ作成に CNC 加工技術を活用することで、エンジニアは設計を正確に再現し、パフォーマンス テストを改善し、高品質の最終製品を生産するためのサイクル タイムを短縮できます。

射出成形がプロセスにどのように適合するか

私の経験では、試作後の部品の大量生産には射出成形が極めて効果的であることが証明されています。CNC で試作が完成したら、射出成形による本格的な生産に切り替えるのは簡単です。この方法は時間を節約でき、コスト効率が良く、材料の柔軟性に関しても使いやすいです。その強みは、精度を維持しながら複雑な形状を大量に作成できることです。

射出成形の主な技術的パラメータ:

クランプ力: 通常は 20 トンから 5000 トンの範囲ですが、部品のサイズや使用する材料によって異なります。

部品許容誤差: 精密なアプリケーションの場合、達成可能な許容誤差は ±0.005 インチ (±0.127 mm) 以内になります。

サイクル時間: 部品の複雑さと必要な冷却に応じて、通常は 10 ～ 60 秒です。

材料の適合性: ABS、PC、PP などのさまざまな熱可塑性プラスチックや、一部の熱硬化性プラスチックを製造できます。

CNC プロトタイピングと射出成形を組み合わせることで、企業は精度と品質を維持しながら生産スケジュールをより効果的に管理できます。

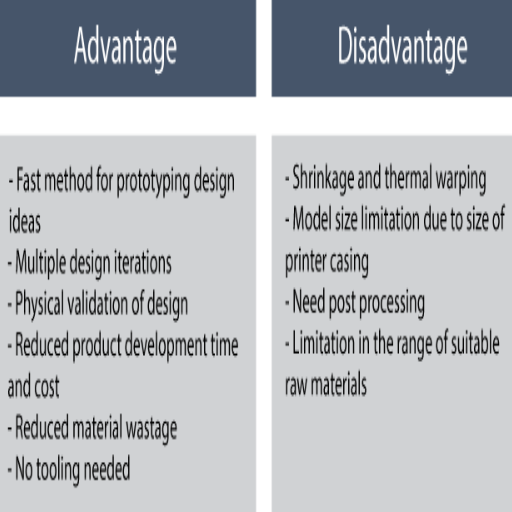

ラピッド プロトタイピングの利点は何ですか?

開発の加速: 開発の加速により、ラピッドプロトタイピングによって迅速な反復が可能になり、アイデアを機能するモデルに変換しやすくなります。

設計検証の改善: 物理的なプロトタイプを使用することで設計上の欠陥が早期に特定されるため、生産中のコストのかかる設計変更が削減されます。

強化されたコミュニケーション: 具体的なモデルによって協力とコラボレーションが改善され、関係者、エンジニア、クライアント間の理解のギャップが解消されます。

コスト効率: この方法では、欠陥のある設計がコンセプト段階の早い段階でテストされることがなくなるため、開発中のリソースを節約できます。

カスタマイズとイノベーション: さまざまなデザインの反復実験を迅速に行えるため、創造性とカスタマイズされたソリューションが促進されます。

製品開発サイクルにおける利点

試作の高速化: 3D プリントなどの方法により、試作をはるかに速く行うことができます。これらのテクノロジーにより、生産時間を数週間から数時間に短縮できます。これにより、一定の時間枠内でより多くの反復処理が可能になり、結果として市場投入までの時間が短縮されます。

設計精度の向上: CAD ソフトウェアやその他の高度な製造ツールにより、設計者は測定値と許容誤差を ±0.01 mm という低いレベルまで制御できます。このレベルの精度により、意図したコンセプトが設計どおりに実現されることが保証されます。

リスクの軽減: 熱または構造のプロトタイプを早期に開発することで、大規模生産の前に潜在的な問題を明らかにするテストを実施できます。たとえば、シミュレーションを通じて実際の熱または構造解析を実行し、プロトタイプの耐久性と信頼性を検証できます。

効率的なリソース割り当て: 選択的なシミュレーターとプロトタイプは、材料をより効率的に使用し、無駄を省き、コストを節約します。アルミニウムや ABS プラスチックなどの柔らかい材料は、通常、空気力学的に複雑な設計の初期テスト段階で使用されます。

強化されたコラボレーション ツール: ファイル共有を可能にするクラウドやその他のデジタル プラットフォームは、設計のキャプチャに役立ち、リモートでのアイデアの交換を促進して、ユーザーに即時のフィードバックを提供します。これにより、コミュニケーションと意思決定プロセスが改善され、生産性が大幅に向上します。

これらの要素が連携して機能することで、プロトタイピングとテストに対する総合的なアプローチが、イノベーションを促進し、リソースを節約し、製品開発ライフサイクル中のリスクを軽減する方法が示されます。

プロトタイピングが設計検証を容易にする方法

プロトタイピングは、チームが機能性を決定し、現実的な期待を評価し、早い段階でユーザーからフィードバックを得るための手段を提供することで、設計検証において重要な役割を果たします。また、反復テストを容易にして、潜在的な欠陥を特定し、構造がどの程度適切に構築されているかを評価し、プロジェクトの目的を満たすように定義された設計機能を変更します。設計検証に役立つこれらの要素のいくつかは、次のように説明するのが最も適切です。

機能検証: チームは物理モデルまたはデジタル モデルを作成し、回転、重量支持、異なるソフトウェア アプリケーション間の通信などの一部の機能が可動部品として控えめに説明されているかどうかを確認できます。この演習により、設計がさらに改善され、出力が満足のいくものであるかどうかが確立されます。例としては、プロトタイプ レベルで 0.01 インチ +/- の許容誤差を持つ粗い機械部品を設定することが挙げられます。

エンドユーザー評価: プロトタイピングにより、エンドユーザーは人間工学と使いやすさに関する情報を効果的に提供するモデルを操作できます。アンケートや視線追跡調査からのフィードバックを測定してデザインの改善に活用し、最終製品が使いやすいものになるようにすることができます。

候補材料のテスト: このプロトタイプ段階では、応力、極端な温度、環境への露出などのシミュレートされた条件で材料をテストできます。たとえば、プロトタイプの ABS プラスチックを -20 ℃ ～ 80 ℃ の温度でテストすると、アプリケーションでの使用が耐久性があることが保証されます。

プロトタイプは、古い設計の問題が初期段階ですでに対処されているため、コストがかかる可能性がある本格的な製造ミスを回避するのに役立ちます。CAD ツールや 3D プリンターなどのデジタル技術の進歩により、反復の速度が向上し、製造プロセスでの材料と時間の無駄が削減されます。\n\nこれらの技術を実装すると、プロトタイプは検証に大きく貢献し、最適な機能、使いやすさ、商業的に使用可能な製品を生み出します。

反復による設計上の欠陥の削減

反復により段階的にテスト、改良、最適化を行えるため、設計上の欠陥を減らすことができます。CAD ソフトウェアや高速 3D プリンターなどのプロトタイピング ツールを使用すると、問題にかなり早い段階で対処し、実用的な改善を実施できます。反復サイクル中に評価する重要な技術パラメータには、寸法精度 (許容値 ±0.1mm)、予想される負荷応力に関する材料特性、ユーザー フィードバックに基づく使いやすさの尺度などがあります。これらの要素に基づいて効率的に改良することで、製品が機能上のニーズと実用的な目的を満たすことが保証されます。

ラピッドプロトタイピングプロセスはどのように機能しますか?

通常 CAD ソフトウェアで作成されるデジタル モデルは、ラピッド プロトタイピング プロセスの出発点です。このモデルは、作成する必要のあるプロトタイプのガイドとして機能します。次に、設計は 3D プリンター、または樹脂、金属、プラスチックを使用してプロトタイプを作成できるその他のラピッド プロトタイピング マシンに送られます。マシンはレイヤーごとに作業を行います。次に、プロトタイプは製造、テスト、評価、および変更可能なフィードバック分析に進みます。このサイクルを繰り返し実行することで、可能な限り最高の最終製品に仕上げることができます。

ラピッドプロトタイピングの重要なステップ

概念化と設計

まず、詳細な 3D CAD モデルを準備します。モデルは完全に機能し、設計の寸法を備えている必要があります。モデルの解像度は重要な技術パラメータです。ほとんどの場合、解像度は 0.01 mm から 0.1 mm の範囲で、これが標準です。

プロトタイピングの準備

プロトタイプの CAD 設計を STL または OBJ ファイルに変換します。これらのファイルを使用すると、ラピッド プロトタイピング マシンで作業しやすくなります。次のステップでは、モデルをスライスしてレイヤー化します。レイヤーの厚さは通常、詳細レベルによって異なり、0.025 mm から 0.1 mm の間です。

材料の選択と加工

プロトタイプの機能に応じて、ABS、PLA、樹脂、金属などの材料を選択します。マシンは積層方式を使用してプロトタイプを構築し、プロトタイプを層ごとに組み立てます。重要な技術パラメータ: 引張強度や融点などの材料特性は、設計要件に準拠している必要があります。

後処理

試作品の製造を改良するための研磨、塗装、構築、または組み立てを実施します。重要な技術的パラメータは、仕上げ許容差が設計の機能的限界 (±0.1 mm の標準精度) を満たす必要があることです。

評価とテスト

プロトタイプのパフォーマンス能力、耐久性、設計精度を評価します。機能プロトタイプは、多くの場合、ストレス テストやシミュレートされた環境条件への露出を受けます。主要な技術パラメータ: プロトタイプが、想定される目的に適したパフォーマンス基準を達成していることを検証します。

反復改良

評価から受け取ったコメントを統合して設計を変更します。すべての製品仕様が達成されるまでプロトタイプ サイクルを繰り返します。主要な技術パラメータ: 記録目的で CAD ファイルを変更し、設計変更をリビジョン コントロール システムに文書化します。

すべての手順を、関連する詳細な技術的パラメータに沿って実行することで、ラピッドプロトタイピングのプロセスが正確かつ効果的になり、イノベーションが促進され、製品の設計と開発が成功します。

デザインの反復の重要性

設計の反復を通じてコン​​セプトを洗練することは、あらゆる製品の体系化に役立ちます。分析と改良のプロセスを再設計することで、チームは問題を特定し、効率を改善し、ユーザーの要件を満たすことができます。また、これらのサイクルにより、生産の後の段階で悪影響を及ぼす可能性のある未知のリスクにも迅速に対処し、コストを節約してリスクを軽減できます。

設計の反復により次のことが実現します。

製品品質の改善

設計の反復により、ユーザーのニーズ、期待、パフォーマンス基準を満たすことができます。各テスト サイクルの後、機能的および技術的な課題は反復ごとに対処されます。

タイムリーな問題認識

設計上の欠陥の特定は、製品が完成する前に行うことができます。これにより、製品の大量生産に向けて高価な再設計を行う際に、追加作業を回避できます。

ユーザー主導の設計

各サイクルではユーザーからのフィードバックを統合し、顧客のニーズ、期待、好みに合わせて製品をカスタマイズします。

コスト効率

長期的には時間がかかりますが、生産可能な設計に移行するとプロセスが合理化され、消費されるリソースが削減されます。

留意すべき設計パラメータ:

測定精度

デバイス CAD ファイルにキャプチャされた設計サイズ、輪郭、許容差が正確であり、反復ごとに整っていることを確認します。

使用ケースに応じて、機械部品の許容誤差を ±0.3 mm に維持する必要があります。

材料評価

ストレステストと環境テストを実行して、変更後も材料の耐久性が維持されるかどうかを確認します。

パラメーター: 業界標準に従って最大引張強度、耐熱性、疲労耐性を測定します。

プロトタイピングの精度

各反復の後に、構築されたすべてのプロトタイプに設定された仕様に対する有効な変更が組み込まれていることを確認します。

パラメーター: すべてのテスト プロトタイプが最新の CAD ファイルに対応していることを確認します。

記録の保存と監査証跡

設定された時間枠内での対応とコンプライアンスを容易にするために、すべての設計変更、実行されたテスト、およびさまざまな関係者からの関連コメントの記録を最新に保ちます。

パラメーター: 部品番号バージョン管理から始めて、PDM ソフトウェアを使用して各反復中に行われたすべての変更を追跡します。

関連する技術パラメータ内で設計の反復を優先することで、イノベーションが強化され、リスクが最小限に抑えられ、エンドユーザーにとっての価値が最大化されます。これにより、チームは市場に投入できる製品を納品できるようになります。

3Dモデルから機能プロトタイプまで

3D モデルを実用的なプロトタイプに変換するには、体系的かつ反復的なアプローチを採用しています。まず、CAD ベースの 3D 設計を業界標準と照合して検証します。次に、プロトタイプの材料要件と目的に基づいて、3D 印刷、CNC 加工、射出成形などの適切な製造プロセスを選択します。その後、プロトタイプを製造して、CAD モデルで概説されている指定の許容範囲と寸法を満たしていることを確認します。製造後、機能性、耐久性、設計のテストを行って、プロトタイプの有効性を評価します。

技術仕様：

材料の選択: プロトタイプの構造的、熱的、または美的機能を最も満たす材料を選択します (例: 耐久性が必要な場合は ABS を使用し、迅速なプロトタイピングが必要な場合は PLA を使用します)。

許容範囲: 重要な部品の寸法精度は ±0.1 mm 以内でなければなりません。

テスト メトリック: プロトタイプの効率を評価するには、耐荷重性や要素に対する耐性など (ただしこれらに限定されない) を含むベースライン インジケーターを確立します。

反復的な変更: 実施されたテストに基づいて CAD 設計を変更し、すべての変更が改訂ファイリング キャビネットに記録されていることを確認します。

この方法は、設計の目的とその実際の実装を効果的に達成しながら、デジタル表現から実際の製品へのシームレスな移行を保証します。

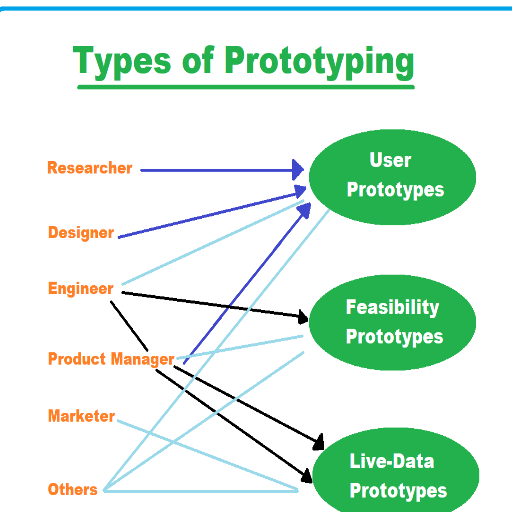

適切なプロトタイピング方法を選択するにはどうすればよいでしょうか?

最も適切なプロトタイピング手法を選択する際には、プロジェクトの主な目的、利用可能な材料、予算を必ず考慮してください。複雑な形状や高精度には、CNC 加工と SLA 3D 印刷が最適です。FDM 印刷と真空成形は、速度とコスト効率を優先する場合に効果的です。選択した方法は、美観の検証、機能の検証、概念実証など、プロトタイプの意図された目的を検証する必要があります。プロセスを大量生産に切り替える必要がある場合に簡単に切り替えられるように、スケーラビリティと生産の実現可能性を常に考慮してください。

製造方法の選択に影響を与える要因

適切な製造方法を選択するには、技術的、経済的、実用的な考慮事項を組み合わせる必要があります。評価する主な要素とそれに対応する技術的パラメータは次のとおりです。

材料の互換性

選択した方法が材料の物理的および化学的性質に適合していることを確認します。例:

金属 (アルミニウム、スチール): CNC 加工、鋳造、金属射出成形。プラスチック (ABS、PLA): 射出成形、FDM 3D 印刷、真空成形。複合材料や特殊材料には、カーボン ファイバー レイアップや SLS 印刷などのニッチな方法が最適です。

生産量

必要な生産量に適した方法を選択してください。

少量生産: 付加製造 (SLA、FDM)、CNC 加工。大量生産: 射出成形とダイカスト。

精度と公差

製品に必要な精度を特定します。

CNC 機械加工と SLA 3D プリントでは、±0.01mm の高い精度が求められます。

FDM 3D プリントと真空成形では、中程度の精度 (± 0.1 mm 以上) が必要です。

コスト効率

初期のツール/セットアップ費用と、生産されるユニットごとの支払いを比較して考えてみましょう。

ダイカストと射出成形は初期投資は高額ですが、単位当たりの価値は低いため、大量生産に最適です。

CNC加工と積層造形 初期コストが低く、試作や小ロット生産に最適です。

生産速度

構造と最終製品を完成させるのにかかる時間について考えてみましょう。

CNC 加工による SLA および FDM 印刷は、ラピッドプロトタイピングに適しており、わずか数日で完了します。

鋳造と射出成形は、セットアップ時間が長く、出力が遅いため、数か月かかります。

表面仕上げの要件

仕上げに求められる品質は、最終用途に必要なものと同じである必要があります。

スムージング SLA および DLP プリントには細かい表面仕上げが必要であり、FDM プリントおよび CNC 加工には機能グレードの仕上げが必要です。

構造と機能の完全性

かなりの機械的強度や特定の負荷許容度を必要とする部品の場合、応力テストと材料認証を伴う金属の鋳造、CNC マシン、または 3D プリントが推奨される方法です。

これらのパラメータを考慮すると、プロジェクトを時間どおりに完了し、適切な品質を提供する方法を選択できます。

表面仕上げと精度の評価

表面仕上げと精度評価のタスクを実行する際には、用途、材料、製造方法、その他の作業要件などの側面を効果的に評価する必要があります。目的は、規定された技術基準を遵守しながら、最大限の実用性、美しさ、および経済的価値を実現することです。

表面仕上げ測定

表面仕上げの品質評価は、平均粗さを定義する Ra などの粗さ指標値を使用して定量化されます。

微細仕上げ (約 0.4 – 3.2 µm): 美観面またはシーリング面に使用します。3D プリント、研磨、その他の後処理ではなく、SLA で実現します。

中程度の粗さ (Ra 約 3.2 – 12.5 µm): 機能部品や汎用用途に適しています。通常は CNC 加工または FDM 3D 印刷で行われます。

粗仕上げ (Ra > 12.5 µm): 内部構造や重要でない表面によく使用されます。砂型鋳造または低解像度印刷によって生成されます。

寸法精度

寸法精度は製造システムとその許容範囲に依存します。

高精度（±0.005 mm）： CNC加工または金属 厳しい許容誤差を伴う複雑な形状の 3D プリント。

中程度の精度 (±0.1 mm): SLA/DLP 3D 印刷または標準射出成形でよく見られます。多くの機能コンポーネントに適しています。

精度が低い (±0.5 mm 以上): 重要でない部品や大型のかさばる部品によく見られ、通常は FDM 印刷や鋳造に関連します。

材料の互換性

表面の品質と精度は、次のようなさまざまな種類の材料によって影響を受けます。

アルミニウムやスチールなどの金属。他の方法と比較すると、CNC 加工や精密鋳造を行う際に、仕上がりがより滑らかで、許容誤差が小さくなる傾向があります。

プラスチック: このカテゴリでは、FDM よりも SLA 印刷または射出成形のメリットが大きくなります。サンディングや蒸気スムージングなどの後処理手順により、結果がさらに向上します。

複合材料は、寸法精度を維持しながら繊維を損なわない特別な加工プロセスを必要とするため、より困難です。

製造技術と後処理の適切な組み合わせを慎重に選択することで、プロジェクトに必要な表面仕上げと精度を実現できます。理想的な製造アプローチを設定するには、これらの変数を必要な最終用途とバランスさせる必要があります。

複雑な形状が方法の選択に与える影響

複雑な形状の製造プロセスを選択する際に私が最も気にするのは、そのプロセスで高精度を実現でき、部品の機能性を維持できるかどうかです。複雑な設計の場合、5 軸 CNC 加工が最適な選択肢となることがよくあります。これは、約 +/- 5 千分の 50 インチの許容誤差を実現しながら、狭い角度やアンダーカットにアクセスできるからです。光造形 (SLA) または選択的レーザー焼結 (SLS) 積層造形の場合、100 ミクロンから XNUMX ミクロンの層厚で詳細な特徴や内部キャビティを製造できる可能性が大幅に高まります。鋳造の場合、XNUMX 度から XNUMX 度の抜き勾配を伴う分割線を導入すると、金型の取り外しが容易になります。これらのパラメータを推奨方法と組み合わせることで、複雑な設計が解決され、欠陥が減り、生産効率が向上します。

参考情報

試作

3D印刷

ラピッドプロトタイピング

中国を代表するCNC金属加工プロバイダー

よくある質問（FAQ）

Q: 従来のプロトタイピング方法と比較したラピッドプロトタイピングの主な利点は何ですか?

A: ラピッド プロトタイピングには、従来の方法に比べていくつかの利点があります。反復や設計変更が速くなり、従来の製造に関連するコストが削減され、従来の方法では製造が難しい複雑な形状の作成が可能になります。また、ラピッド プロトタイピングにより、設計上の欠陥を早期に検出し、製品開発プロセスを加速し、テストと評価用の物理モデルを迅速に作成できます。これらの利点により、製品をより迅速かつ効率的に市場に投入できます。

Q: 3D プリンターはラピッドプロトタイピングプロセスにどのように貢献しますか?

A: 3D プリンターは、ラピッドプロトタイピングに欠かせないツールです。3D プリンターは、積層造形技術を使用して、デジタル 3D 設計に基づいて物理モデルをレイヤーごとに作成します。これにより、高価なツールや金型を使わずに、プロトタイプを迅速かつ効率的に製造できます。XNUMXD プリンターはさまざまな材料に対応し、最終製品に似た機能プロトタイプを作成できます。開発プロセスの早い段階で反復的な設計とテストを行うのに便利です。

Q: 製品開発で使用される標準的なラピッドプロトタイピング手法にはどのようなものがありますか?

A: 製品開発では、いくつかのラピッドプロトタイピング技術が一般的に使用されています。これには、ステレオリソグラフィー (SLA)、熱溶解積層法 (FDM)、選択的レーザー焼結法 (SLS)、デジタル光処理 (DLP) が含まれます。その他の方法としては、ポリジェット、積層オブジェクト製造 (LOM)、ラピッドインジェクションモールディングなどがあります。各技術には長所があり、さまざまな用途、材料、プロトタイプの要件に適しています。技術の選択は、必要な精度、材料特性、コスト、生産速度などの要因によって異なります。

Q: ラピッドプロトタイピングは効率的な製品開発プロセスにどのように貢献しますか?

A: ラピッド プロトタイピングは、デザイナーやエンジニアがコンセプトの物理モデルを迅速に作成してテストできるようにすることで、効率的な製品開発に貢献します。これにより、設計上の欠陥を早期に検出し、従来の製造方法に伴う時間とコストを削減し、反復を迅速化できます。ラピッド プロトタイピングでは、テストや検証に使用できる機能プロトタイプも作成できるため、本格的な生産に移行する前に設計を改良するのに役立ちます。この反復的なアプローチにより、より優れた製品とより合理化された開発プロセスが実現します。

Q: ラピッドプロトタイピングにおける積層造形と減算造形の違いは何ですか?

A: ラピッドプロトタイピングでは、積層造形 (3D 印刷) で、必要な部分にのみ材料を追加しながら、モデルを層ごとに構築します。このプロセスは効率的で、複雑な形状が可能です。一方、減算造形は、材料の固いブロックから始めて、余分な材料を除去して目的の形状を作成します。CNC 加工などの減算方法は正確ですが、材料の無駄が多くなることが多く、特定の複雑な形状を作成するのに制限がある場合があります。積層造形は、その柔軟性と効率性から、一般的にラピッドプロトタイピングと関連付けられています。

Q: ラピッドプロトタイピングは、製品をより早く市場に投入するのにどのように役立ちますか?

A: ラピッド プロトタイピングは、設計の反復とテストに必要な時間を大幅に短縮することで、製品をより早く市場に投入するのに役立ちます。これにより、設計プロセスの早い段階で評価および改良できる物理モデルを迅速に作成できます。問題を早期に検出し、迅速に変更できるため、開発サイクルの後半でコストのかかる変更が発生する可能性が低くなります。さらに、ラピッド プロトタイピングにより、関係者や潜在的顧客とのアイデアの伝達が迅速化され、意思決定と承認が迅速化されます。これらすべての要素が、製品開発の全体的なタイムラインの短縮に貢献します。

Q: プロジェクトにラピッドプロトタイピング サービスを選択する際に考慮すべき点は何ですか?

A: プロジェクトにラピッド プロトタイピング サービスを選択する際には、いくつかの要素を考慮する必要があります。これには、さまざまなラピッド プロトタイピング テクノロジーに関するサービス プロバイダーの専門知識、材料の範囲、必要な許容範囲と表面仕上げを満たす能力、納期、コストが含まれます。また、プロジェクトの規模と複雑さを処理する能力、品質管理プロセス、プロトタイピング プロセス全体を通じてサポートを提供する能力も考慮することが重要です。さらに、後処理サービスを提供しているかどうか、ラピッド プロトタイピングの設計最適化を支援できるかどうかも考慮してください。
