了解垂直度公差：特征方向和大小指南

垂直度公差是几何尺寸和公差 (GD&T) 系统中的基本特性，用于控制机械部件上特征的位置。在本出版物中，我们将讨论垂直度公差的综合结构、其限制、应用、解释，以及最重要的是其在设计和制造阶段的相关性。读者将了解垂直度与特征尺寸和方向控制的关系，并了解现代工程部件质量保证的基本方面。这些信息对于努力提高复杂机械系统性能的设计师、工程师或质量控制人员至关重要。

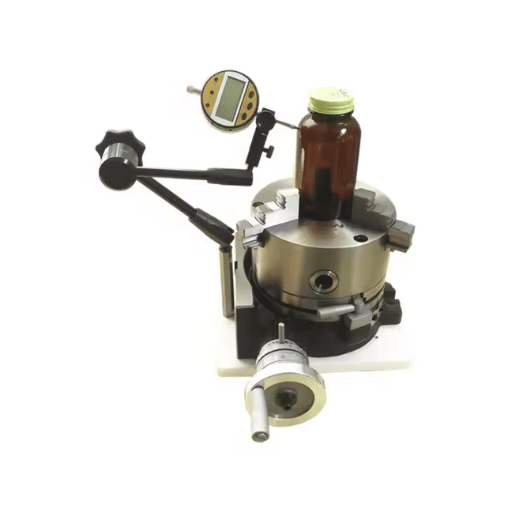

什么是垂直度公差及其实际应用？

垂直度公差是一种 GD&T 控制，用于设定给定表面、轴或特征与基准表面垂直度之间的最大允许偏差。公差通常用于确保组件相对于彼此的角度设置，因为这种关系对于装配和拆卸至关重要。具有不受控制的垂直度控制属性的特征或部件通常由三维区域定义，受控特征必须包含在该区域内。在大多数情况下，如技术图纸所示，这些特征由带有垂直度符号的特征控制框表示，并附有其公差值和与其相关的基准参考。

理解垂直度及其与工程的相关性

在工程学中，垂直度公差以微米 (µm) 或千分之一英寸 (mils) 为单位，具体取决于设计文件的单位制。公差值表示表面、轴或特征相对于其对应基准的敏感区域 - 它们相对于垂直位置的方向。

如果将基准 A 的垂直度公差设置为 0.02 毫米，则表示受控表面或轴必须完全包含在直径为 0.02 毫米的圆柱公差区域内，该区域与基准 A 成直角。这种精度对于精密机械组装非常重要，因为任何偏离该值的偏差都会导致零件未对准，从而无法正常工作或导致性能下降。

使用的测量类型考虑了所分析的特征。对于平面，通常使用高度计和平台检查垂直度，而圆柱形特征则使用 CMM 检查以进行精确测量。收集的数据对于保证某些 制造步骤产出零件 符合预期的设计要求，从而确保工程过程的精确性和可靠性。

公差对机械设计的影响

机械设计中的公差限度取决于对零件的要求及其预期功能。以下是各种公差及其说明：

示例数据点：

对于详细组件，线性测量的误差可能为±0.01 毫米。

较小测量值的标准公差估计约为±0.1 毫米。

关注零件几何形状中允许的最大偏差，不涉及尺寸参数，包括但不限于平整度、圆度和平行度。

示例限制包括：

平整度公差可以定义 0.005 毫米的允许差异。

相对于某些定义轴的平行度可以是±0.02 毫米。

定义测量角度变化的最大限值。

示例范围：

可以假设一些关键配合部件允许的角度变化为±0.1°。

一些通用用途允许角度变化高达±0.5°。

规定组件预定形状的精度。

津贴示例：

对于高精度零件，圆度可能存在0.003毫米的偏差。

直线度控制大多按照估计并取决于目的。

建立特征相对于基准的精确位置。

样本标准：

装配敏感部件的位置精度可能需要不超过±0.02毫米的误差。

指定零件表面的光滑度或粗糙度。

常见标准：

高度抛光的表面，Ra（平均粗糙度）值为 0.4µm。

机加工表面的标准 Ra 值为 3.2µm。

考虑到这些公差类型的数据和考虑，机械设计可确保零件在所需的操作条件下可靠有效地运行。

几何公差概述

几何公差是制造中最重要的方面，因为它们决定了零件形状、轮廓以及其在空间中的方向和位置的允许变化量。这些公差至关重要，因为它们允许正确安装组件并使其正确运行，而不会出现过度重叠或阻碍。制造商能够通过最大限度地减少允许的偏差量来大大提高一致性、减少装配过程中的返工并提高产品的可靠性。

垂直度公差区如何发挥作用？

理解公差区域的概念

垂直度公差保证特征（例如表面或轴）与指定基准面或轴成一定角度。垂直度公差带通常是圆柱形或平面体积，特征必须位于其中才能符合设计。对于轴，公差带为与基准轴同轴的圆柱体。圆柱体的直径等于指定公差。

为了更好地理解，我们考虑一个例子。

特征：底板上具有垂直度公差的圆柱孔。

指定垂直度公差：±0.02 毫米。

公差区：半径为 0.02 毫米的圆柱体积，与孔的公称轴同心。

显著的优点是：

提高装配精度——通过最大限度地减少角度偏差，装配过程中的对准问题变得不再那么严重。

增强的产品功能——确保零件按预期移动，特别是对于有运动限制的机械零件。

一致的制造流程——改进的角度控制减少了生产批​​次内的差异。

定义和量化垂直度公差所需的一些仪器包括平板、高度计和坐标测量机（功能强大的测量机）。这些测量有助于满足设计目的，并消除产品最终阶段出现功能故障的可能性。

了解基准在垂直度中的作用

作为基准，测量垂直度的参考系至关重要，因为所观察的特定特征需要符合某些要求。例如，考虑机器零件上的一个孔，该孔需要垂直于表面。该表面被视为主要基准 A，所有其他测量均相对于它进行。使用 CMM，机器绕 A 旋转，从而测量角度相对于被扫描表面的偏离程度。

设计要求：加工孔与基准A的垂直度公差在正负0.02毫米以内。

实际结果 - 测量结果（样本集）：

样品1：0.015mm

样品2：0.018mm

样品3：0.016mm

样品4：0.019mm

符合率：所有样品 100% 符合设定的公差。

提供的信息强调了精确的基准设置和测量以符合严格的几何公差的必要性。通过明确定义的基准参考，可以实现生产批次的一致性和降低的缺陷率。

轴垂直度对规格的影响

机械元件高度依赖轴的垂直度。适当的垂直度对于在装配过程中实现预期的角度对准至关重要，以避免错位及其对磨损和运行效率的负面影响。指定的公差对于可靠的产品和延长组件的使用寿命至关重要。

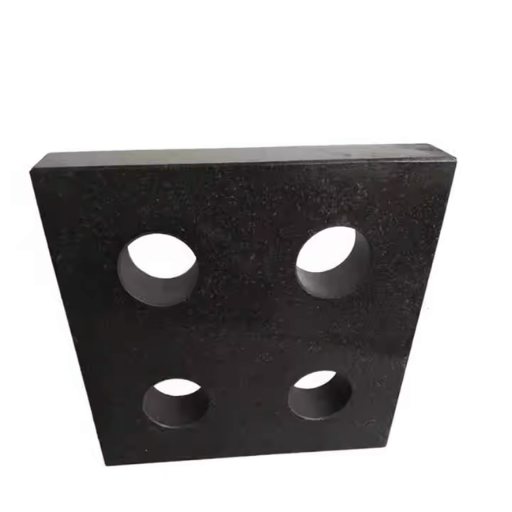

为什么基准在垂直度公差中至关重要？

基准对控制垂直度的影响

在机械系统中，基准是用于确保实现垂直度的参考点或表面。它提供了一个特定的框架，可以有效地控制精确的测量和公差。例如，假设某个圆柱轴必须垂直于底板。底板是基准，轴的所有垂直度测量都是参考这个表面进行的。这样就不会产生混淆，并且可以保持批次之间的制造一致性。

示例数据：

轴直径 – 50 ± 0.05 毫米

垂直度公差 – 相对于基准底板为 0.02 毫米

基准面平整度 – 0.01 毫米

有了如此清晰的定义，工程师就可以设计出轴，使其在组装后真正发挥其作用。垂直度偏差分析表明，其他系统性误差，如：角度偏移或表面凸起/凹陷，可以通过增强加工或更好的校准工具更换来弥补。

案例研究：涉及表面垂直度的示例

在精密工程过程中，表面的垂直度必须保持在给定的公差范围内，以避免偏差导致装配错位和机械功能故障。例如，可以保持 0.02 毫米的垂直度公差，而不会导致沿旋转或线性系统的运动角位移过大。可以使用坐标测量机 (CMM) 和激光扫描仪等先进的计量工具高精度地测量和验证这些公差。此外，具有反馈回路的自动化加工过程可以轻松纠正制造过程中的错误，以始终如一地满足指定的公差。

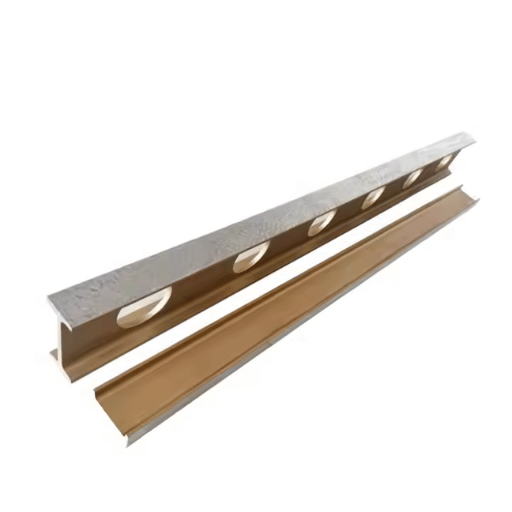

工程中如何测量垂直度？

实现测量精度的策略和方法

为了实现垂直度测量的精确度，所使用的工具和技术会根据对精度的要求和组件的测量复杂性而有所不同。常用的工具是坐标测量机 (CMM)，其测量精度可达 ± 0.001 毫米。坐标测量机通过探测物体表面并将测量的坐标与指定的几何设计进行比较来进行测量。另一方面，激光扫描零件，以非接触方式创建点云，从而能够分析零件在复杂表面上的垂直度。

另一种方法是使用光学比较仪，通过放大部件轮廓并进行目视检查，可以进行角度检查。在高生产环境中，使用具有实时反馈控制回路的自动化系统来检查加工过程中的垂直度，以确保满足公差。此外，还专门为不太复杂的部件设计了准确度较低但可靠的垂直度检查工具，例如角板和方形量规。

工具：激光扫描仪

精度：±0.005毫米

用例：无需对表面施加力即可测量脆弱或复杂的表面。

工具：坐标测量机 (CMM)

精度：±0.001毫米

用例：需要高精度的零件 航空航天或汽车 的。

测量工具：光学比较仪

估算精度：±0.01 毫米（取决于放大倍数）

应用领域：通过眼睛比较角度和轮廓关系。

测量垂直度时经常遇到的问题

描述：不均匀或粗糙的表面会导致测量误差，因为它们不易控制，并且仪器必须依赖于满足正常的操作条件。

影响：这可能会导致错误的角度和不正确的对齐。

缓解措施：测量前需要对表面进行抛光或清洁。

描述：振动、温度变化和湿度都会影响测量工具的性能和准确性。

影响：尺寸可能会因热膨胀或收缩而改变，从而导致读数错误。

缓解措施：应在具有稳定因素的受控环境中进行测量。

描述：没有像平方这样比较容易的标准测量水平，在非熟练人员的手中，它几乎总是具有固定的值部分。

影响：缺乏熟练工艺会导致测量结果不可靠或不可重复。

缓解措施：对操作员进行培训，并在可行的情况下加入自动测量设备。

描述：可能不会经常检查测量精度，从而导致长时间后的结果不准确。

影响：经过多次测量后，校准不当会影响数据的准确性。

缓解措施：为所有工作工具的维护和校准制定时间表。

描述：传统的测量工具在测量非常详细和三维的形状时存在局限性。

影响：不适合组件几何形状的工具可能会导致错误。

缓解措施：使用专为这些特定任务设计的 CMM 或激光扫描仪。

平行度和垂直度之间有什么关系？

理解几何公差中的平行度

平行度与垂直度一样，是制造和工程过程中控制的几何特征之一。它描述了两个表面（表面和基准或轴和基准）相对于它们长度上的距离的情况。在机械、组件和结构特征等需要更紧密保持关系的部件中，平行度的重要性显而易见。

有关并行性的详细信息和数据：

符号表示：在几何尺寸和公差 (GD&T) 图纸中，平行度使用两条平行的水平线 (//) 表示，其中还必须附加定义特征可以偏离多少的公差值。

测量仪器：

带表面板的千分表：这些千分表主要用于平坦的水平表面。

坐标测量机 (CMM)：这有助于以更高的精度测量扁平和圆柱形部件。

光学轮廓仪或激光扫描仪：非常适合用于复杂且易碎的部件。

公差值示例：

对于轴或活塞等精密部件来说，平行度公差约为±0.002 英寸（±0.05 毫米）是正常的。

对于结构元件，公差设置得不太严格，允许偏差约为±0.01 英寸（±0.25 毫米）。

不合规的影响：

组件的错误计算可能导致无法正确定位，特别是当失去并行性时，会导致性能问题。

应力分布不均匀常常会导致运动部件过度磨损甚至灾难性故障。

缓解策略：

校准测量仪器以确保最佳性能。

应用 磨削等机械加工工艺 或珩磨以更好地实现平行度控制。

在生产周期的中途和结束时对制造过程进行例行检查，以便尽早发现异常。

纳入并遵守平行度的几何公差可确保制造商的产品具有兼容性、有效性和可靠性。这些与现代测量和机械工艺相结合，大大提高了质量控制。比较设计中的垂直度和平行度垂直度规范：定义：垂直度是指特征或表面与基准或其他特征以精确的 90° 角相交。

最常见的公差值：严格公差：（0.001-0.005” / 0.025-0.127mm）非常精密的组件（例如航空航天或医疗设备中的组件）始终采用这些公差。标准公差：（0.01-0.03” / 0.25-0.76mm）用于汽车零件等普通机械加工。

影响因素：加工时刀具的偏转，因过热或机械应力导致的材料移动。

平行度规范：定义：平行度是指两个表面/特征与基准保持恒定的预定距离的状态。

严格的公差：（±0.002 至 ±0.01 英寸/±0.05 至 ±0.25 毫米）例如，当尝试对齐直线导轨或轴承表面时，需要严格的公差。

一般公差（±0.03 至 ±0.05 英寸/±0.76 至 ±1.27 毫米）不太精确的应用适合此类别。

调节方面：

机床的精度。

磨料加工及其使用。

测量方法：

坐标测量机（CMM）

用于几何形状更复杂且公差严格的零件。

它们还可以测量表面的垂直度和平行度，精度为±0.0001 英寸（±0.0025 毫米）。

千分表和表面板：

使用更多手动方法来验证这些测量值也很常见。

它们用于检查未精炼的表面或更大的尺寸，以提高精度。

激光扫描仪：

帮助以非接触方式进行快速测量。

它们可以有效地从精密或大型组件中捕获数据。

航空制造涡轮叶片要求叶片根部与旋转轴的垂直度在±0.002英寸（±0.05毫米）以内，超出此范围会引起振动，降低效率。

对于汽车发动机缸体，为了确保适当的压缩以及发动机的性能，甲板和孔之间的平行度需要保持在±0.01英寸（±0.25毫米）以内。

制造商可以通过研究公差和使用复杂的测量技术达到所需的平行度和垂直度精度标准，进一步提高产品质量和可靠性。

尺寸特征如何影响这两个概念

尺寸是特征平行度和垂直度公差的重要参数，因为允许的几何变化与尺寸直接相关。例如，较大的特征往往具有更高的公差，而较小的特征往往更严格，以确保维持零件的功能。现代计量工具的出现，特别是坐标测量机 (CMM) 和激光跟踪器，可以准确评估基于尺寸的几何变化。这些设备具有针对特征的指定标称值设计的算法，从而确保满足指定的公差。此外，使用统计过程控制 (SPC) 可减少不合格的可能性，从而优化制造过程的准确性。

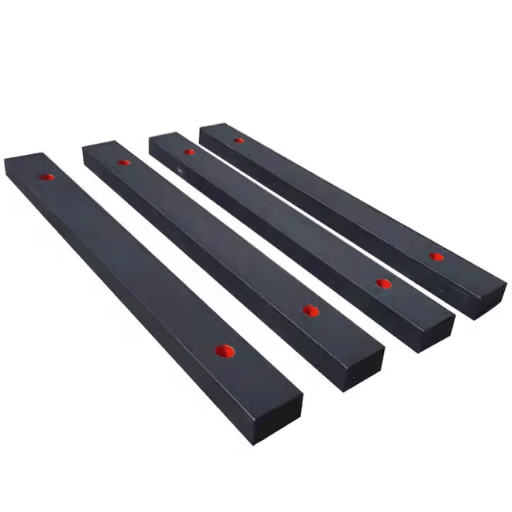

常见问题解答 (FAQs)

问：在 GD&T 中垂直度是什么意思？

答：垂直度是指几何尺寸和公差 (GD&T) 中规定特征（例如表面或轴）与基准平面或轴垂直的方向公差。它确保特征存在于垂直度标注确定的指定公差区域内。

问：如何将垂直度应用于特征？

答：垂直度通过特征控制框应用于特征，该特征控制框指示垂直度公差极限，该公差控制特征与基准平面或基准轴的完美垂直度之间的偏差。

问：表面垂直度的简单例子是什么？

答：表面垂直度的一个简单示例是平面必须垂直于基准平面。特征控制框中的表面垂直度标注定义了表面必须位于其中才能实现正确方向的公差区域。

问：基准平面的垂直度如何定义？

答：特征的垂直度是相对于基准平面（即参考平面）测量的。它必须位于这样一种位置，即指定的特征垂直于平面，同时该特征也位于垂直度标注产生的二维公差区内。

问：'奖励'公差与垂直度有何关系？

答：当添加无需添加任何新材料即可实现的额外孔或切口（称为“奖励”）时，“奖励”公差将适用于垂直度要求，并存储在更难满足的较宽松条件中。

问：你能解释一下孔的垂直性吗？

答：孔的垂直度与特征中孔的轴线与基准平面或轴线的关系有关。特征控制框的公差确保孔的轴线在公差带内，从而控制垂直度误差。

问：垂直度直接控制特征的尺寸吗？

答：不，垂直度不控制特征的尺寸。它控制特征相对于基准的位置。此外，特征通常由其他尺寸尺寸特征控制，限制孔或特征的宽度或深度。

问：将垂直视为一种精致是什么意思？

答：将垂直度视为一种细化，定义了用于指定特征相对于与轴垂直的另一个特征的方向的公差，并且使用的范围超过了基本尺寸和位置公差。它强加了一种补充特征，以确保特征与基准的垂直度正确对齐，从而提高零件的质量。

问：GD&T 中垂直度的符号是什么以及如何表示？

答：GD&T 中的垂直度用倒置的“T”符号标记。此符号作为垂直度要求及其公差限度的规范符号纳入特征控制框架中。

问：为什么在零件和组件的制造中指定垂直度很重要？

答：在制造过程中，让特征保持垂直至关重要，因为组件需要集成在一起并顺利地协同工作。垂直度的公差允许制造商控制组件中特征的定位，从而最大限度地减少零件未正确对齐并随后正确组装的可能性。

参考资料

1. 基于运动雅可比-托尔斯模型的多轴机床形位公差相互作用分析 (Chen 等人，2023 年，第 240–249 页)

主要发现：

• 基于改进的雅可比-托尔斯理论，开发了一种建模方法来描述加工几何公差范围与机床轴运动域之间的关系。
• 推导了几何公差表达的一般公式，并在5台四轴机床上进行试验，验证了所提出的运动学雅可比-托尔斯模型的有效性。

方法：

• 专注于开发一种建模方法来描述加工几何公差范围与机床轴运动域之间的关系。
• 利用改进的雅可比-托尔斯理论推导了几何公差表达的一般公式。
• 在五台四轴机床上进行试验，验证了所提出的运动学 Jacobian-Torsor 模型的有效性。

2.“考虑切削工艺系统结构畸变的数控机床工件形位公差与末端位姿误差映射模型” (Lin等人，2021)

主要发现：

• 考虑切削过程系统的结构畸变，提出了工件几何公差与机床端部位姿误差（刀具相对于工件的位置和姿态误差）之间的映射模型。
• 分析了切削力引起的切削过程系统的弹性变形，并相应地调整了端部位姿误差估计的变化范围。
• 以国际标准的小尺寸轮廓加工试件为例，阐述了所提模型的应用过程。

方法：

• 建立了仅考虑机床几何误差因素的工件形位公差要求与机床末端相对位姿误差之间的关系。
• 分析了切削力引起切削过程系统的弹性变形，调整了端部位姿误差估计的变化范围。
• 以国际标准的小尺寸轮廓加工试件为例，论证了所提模型的应用。

3.“薄壁件端铣加工中几何公差优化的刚度调节方法” (阿加瓦尔和德赛，2021 年，第 1–34 页)

主要发现：

• 提出了一种新方法，通过在薄壁零件端铣过程中控制精加工和粗加工切削序列之间的刚度来优化几何公差（平整度和圆柱度）。
• 开发了组合机械力模型、基于有限元 (FE) 分析的工件偏转模型和粒子群优化 (PSO) 技术，以确定沿部件长度的最佳材料配置，从而调节刚度。
• 通过确定不同配置的薄壁零件的刚度调节半成品几何形状并进行端铣实验，验证了所提出的算法。

方法：

• 结合机械力模型、基于 FE 分析的工件挠度模型和 PSO 技术来优化几何公差。
• 确定薄壁部件长度上材料的最佳配置，以调节刚度并改善几何公差。
• 通过模拟、实验和与传统方法的比较验证了所提出的方法。
