“了解底切加工：CNC 零件中的底切类型”

底切加工能够生产出具有复杂几何形状的 CNC 零件，尤其是在加工底切零件时。这是 CNC 零件的创新方法，在当代制造业中至关重要。然而，由于高级功能和设计要求，这些特征在加工方面带来了重大挑战。本文回顾了 CNC 加工中不同类型的底切、它们的用途以及实现它们的应用技术。这些知识使读者能够优化设计并简化生产流程。了解底切的类型及其适用用途对于努力制造精密部件的工程师和机械师来说非常重要。无论您是行业专业人士还是 CNC 加工新手，本指南都将为您提供有关如何有效整合底切特征的见解。

什么是底切加工？

了解底切加工过程

倒扣加工是在工件上创建几何特征的工作，这些特征比常规切削刀具所能达到的要复杂得多。这些包括内部悬垂切口、凹陷形状和凹槽。需要使用专用工具（如棒棒糖刀具、T 型槽刀具和其他定制工具）来完成这些倒扣。还需要提前规划，以增加实现足够精度的机会，同时尽量减少加工操作过程中的阻碍。使用这些适当的技术和工具，可以将倒扣成功地融入设计中，以实现功能和美观的目的。

为什么 CNC 加工中的底切对于设计至关重要

CNC 加工中的底切对于设计构思至关重要，因为它们允许创建比简单切割更复杂的形状。诸如凹槽、键槽和锁定切割形状等对机械功能和装配至关重要的设计也是可能的。此外，底切可以改善零件在更复杂的设计要求（例如互锁形状或增强承重能力）方面的功能。在航空航天、汽车和医疗设备制造等领域，如果没有底切特征，设计师的创造力将受到限制，因为这些领域的设计需要功能性和精确性。

研究机加工零件的底切特征

倒扣加工存在诸多困难，例如几何形状复杂，公差比通常情况精确得多。这些特征通常需要特定且专业的工具，例如 T 型槽或燕尾铣刀，这些工具经过特殊制造，可满足凹陷或复杂形状的切割需求。此外，机器倒扣精度的准确性始终是一个挑战，因为这通常意味着对工具的使用受限，并且必须降低切割速度才能保持切割精度。这些挑战的结合需要精心规划工具的移动并选择合适的加工技术。此外，倒扣所需的定制工具和额外设置程序将增加加工过程中的成本和时间。

数控刀具中底切有哪几种类型？

T 型槽底切的使用和应用研究 T 型槽底切

这些槽用于实现形状和形状，其横截面类似于 T，用于牢固地组装机械部件。这些底切是工具、机器和滑轨壁上的 T 形凹槽，用于移动或调整部件，例如机床工作台、夹具或任何装配装置。这些特征的特殊形状有助于将连接的部件保持在设定位置，以便随时进行调整。

对于 T 型槽底切的加工，需要使用诸如 T 型槽铣刀之类的工具。这些工具经过量身定制，可以加宽槽的下部，并精确调整边缘的尺寸和表面光洁度。这种轮廓是从事生产、机械装配和工具制造的公司所特有的，在这些公司中，生产精度以及更换安装细节的能力至关重要。

…认识球形底切及其优点…”

球形底切被归类为形状圆整的凹槽。它们被制成工业部件，以确保正确安装、减少操作过程中的应力集中或增强成型或铸造等工艺的材料流动。这些特征为零件提供了增强的可操作性，因为表面之间存在逐渐过渡，从而减少了材料的应力和疲劳集中。此外，球形底切通常用于特征设计，以控制生产物品中的材料流动和空隙缺陷。它们的使用在航空航天工程、汽车工程和需要高精度和高可靠性的医疗设备制造中非常重要。

识别工件锥形底切特征的现代技术

锥形底切是指特定锥度的边缘，由沿指定角度的逐渐切割组成。这样做是为了简化部件集成、最小化质量或改善元件的功能几何形状。锥形底切的识别主要通过 CAD 模型和蓝图进行，其中可以捕获锥形角度和其他相关尺寸。在质量控制阶段，使用坐标测量机 (CMM) 等先进技术验证这些特征。坐标测量机在任何质量控制工作中都非常重要。其他重视准确性的行业，如航空航天和汽车行业，在定义此特征的所有规格时需要格外小心。

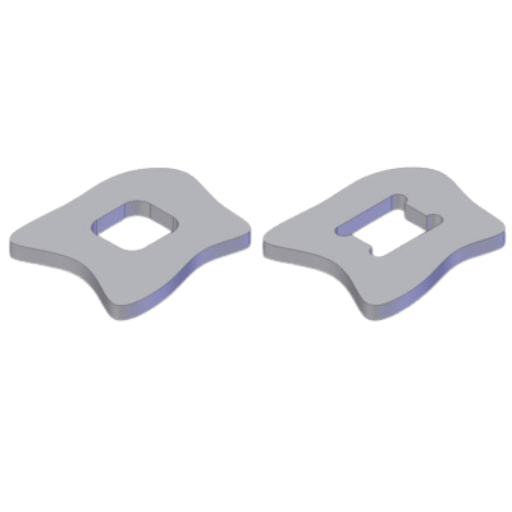

如何在零件加工中实现最佳底切？

专用刀具在精密切削中的作用

专为底切而设计的刀具对于精确的加工过程非常重要。此类刀具可以调整到特定的角度、尺寸和表面光洁度，并达到规定的精度水平。一些典型的设备是底切立铣刀；这些铣刀的构造方式使其能够到达难以到达的位置，包括作为提供无限制几何形状的成型工具。此外，带有定制工具的 CNC 机器具有更高的精度，因为几乎消除了操作员的错误以及对额外零件的需求。如果选择和维护得当，这些工具可以提高加工过程的有效性和可靠性，这对于需要严格公差的过程至关重要。

针对底切特征选择合适的切削刀具

在准备用于底切特征的切削刀具时，了解工件的要求至关重要。首先，确定要加工的材料类型，因为它为选择所需的刀具材料甚至涂层以减少磨损提供了基础。除了底切的几何形状外，还必须考虑尺寸和角度，因为它们决定了刀具和切削刃的几何形状。底切立铣刀的出色设计使其广受欢迎，因为这种设计在空间受限的情况下满足了可达性和精度的基本功能。

另一个重要方面是切削刀具与 CNC 机床能力和主轴速度的兼容性。任何直径较小的刀具很可能需要高速加工，以保持精度并避免刀具偏转。此外，还要考虑刀具的寿命和耐用性，因为过于频繁地更换刀具会导致过多的非生产时间并增加生产成本。正确选择的工具可提高效率、降低加工误差并有助于获得最优质的零件。请务必参考制造商的要求和建议，根据预期用途对工具做出适当的选择。

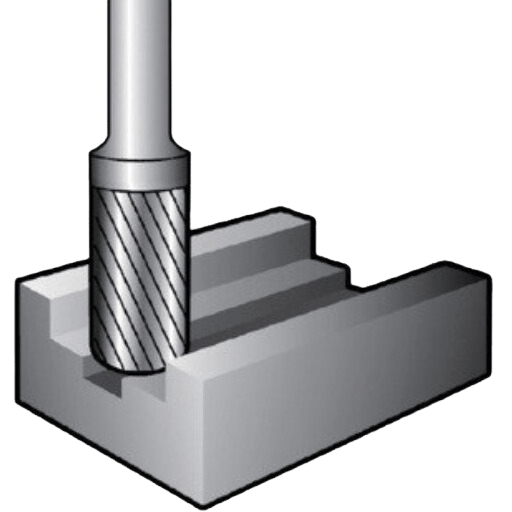

底切加工在工业中的重要性是什么？

底切加工在飞机制造过程中的应用

在 Titan Industries 的技术描述中，强调了底切加工的部分原因是它是航空航天工业高性能部件制造的必要工艺。这种特殊技术用于飞机工业，用于制造轻质结构部件、精密涡轮叶片以及具有明确凹槽和软切割凹槽的零件。这些设计特点，加上应力工程原理，可以在不影响强度和刚度的情况下进一步减轻重量，这是航空航天工业的要求。底切加工有助于改善燃油消耗、提高空气动力学效率和升阻比，以及改善飞机的总体功能。

底切零件在汽车工业设计中的贡献

汽车设计在很大程度上依赖于底切部件，这些部件有助于实现高级特征形状并增强车辆的功能。其中一些是发动机外壳，作为发动机的构造部件、传动系统的部件以及悬架组件的部件，这些部件以高精度和高强度而著称。底切特征增加了形状的复杂性，从而更好地利用了空间并节省了材料，从而降低了汽车的总重量和燃料消耗。在汽车和底切加工等其他应用中，使用底切特征可以提高可靠性，而不会影响安全性和耐用性。

机床如何实现底切加工工艺？

数控机床技术的发展

计算机数控 (CNC) 机床技术的发展最近使得执行底切加工过程变得更加准确和高效。现代 CNC 机床的一大改进是增加了多轴运动，允许将切削刀具移动到非常具体的位置，这些位置是底切零件加工过程中至关重要的复杂底切形状所需的。先进软件的集成还使使用模拟工具的编程变得更容易、更快捷，从而缩短了设置时间并有助于确保零件的最佳加工过程。此外，使用自动换刀系统和实时监控过程可以提高过程的生产率，同时仍保持标准。所有这些进步相结合，使制造商能够以更高的精度生产底切零件，缩短交货时间，并提高成本效益。

为什么机床不能总是处理底切

这些机床的问题在于刀具几何形状和机床轴的配置。常用的切削刀具设计为仅到达非遮挡区域，否则刀具偏转或碰撞的风险很大。此外，大多数机床不具备多轴功能，因此无法导航复杂的形状和几何形状以实现底切特征。难度的增加是因为较硬或较脆的材料需要专用刀具，而这些刀具在普通底切零件加工中是无法获得的。尽管如此，还是可以通过多轴 CNC 系统或专门设计的刀具来实现，但这些资源非常昂贵且不易获得。

采用 CNC 服务制造底切零件

先进的多轴加工和定制工具是 CNC 加工服务提供的一些功能，支持底切制造。多轴系统特别方便工具放置，以达到标准机床难以实现的复杂和凹陷几何形状。此外，现代 CNC 机器可以编程来执行详细的任务，从而减少出错的机会，同时提高生产的可重复性。专业服务提供商还提供许多设备和切削材料，为处理复杂设计提供了更多便利。通过 CNC 加工服务的帮助，制造商可以有效地优化底切零件的生产，具有精度、效率和成本效益。

常见问题解答 (FAQs)

问：加工底切的目的是什么？

答：机械加工中使用的两种主要底切类型是单侧底切和外部底切。这些类型用于制造复杂零件，并通过多种不同的机械加工工艺实现。这两种方法是底切最常用的方法。

问：与其他加工方法相比，底切加工有何不同？

答：底切加工与其他加工程序不同，它需要特殊的工具和方法。这种加工旨在开发底切表面上的特征，这些特征无法用正统工具加工，因为它太大或轮廓不合适。这凸显了对专门用于加工底切形状的先进工具的需求。

问：带有底切的 CNC 加工零件有何意义？

答：当需要包含超出标准 CNC 加工极限的非常复杂的形状时，带有底切的 CNC 加工部件至关重要。加工部件上的设定尺寸增加了这些部件的功能和使用范围。

问： 可以举例说明制作底切的技术有哪些？

答：专用底切工具、化学加工和 CNC 底切工艺就是一些例子。底切深度和轮廓需要非常精确地实现，这些方法可以最精确地实现这一点。

问：最常与底切工具相关的工具有哪些？

答：与任何用于底切加工的工具一样，用于加工底切并在工件上执行其他操作的工具通常称为底切工具。这些类型的工具对于工件底切形状的形成非常重要。

问：是否可以使用传统方法开发某种底切特征？

答：一些底切特征可以用传统技术完成；但是，与 CNC 底切技术相比，底切特征总是较少。使用底切加工可以实现的细节数量比使用复杂程度较低的工具要多得多。

问：制造可能存在底切的零件时，需要计划什么？

答：对于有底切的零件，主要考虑因素包括预期的加工技术和加工方法、应力底切深度的要求以及承受底切的材料性质。还需要确保底切不会损害零件的完整性。

问：蚀刻和底切工具与底切加工工艺之间有什么关系？

答：蚀刻和化学加工工艺可以作为底切加工的一部分，以实现精细切割。在此工艺中，通过某种类型的材料去除工艺对正在加工的工件进行底切，以实现所需的形状。

问：标准刀具在底切加工技术中起什么作用？

答：标准刀具在创建底切时面临挑战，因为它们通常无法到达悬垂结构。另一方面，使用已经为此类特征制作的专用刀具可以进行底切加工。因此，不能使用标准刀具。

问：底切加工技术是否比其他技术具有优势？

答：与医学的其他领域一样，整形外科和航空航天、汽车和医疗器械制造等行业都从无约束多任务处理中获益匪浅。复杂特征需要每个方面都精确无误，而这正是这些技术的精髓。

参考资料

1. 曲线轮廓蜗轮传动生产工艺设计中避免根切的确定 (巴拉吉蒂，2023 年)
   • 发表于2023
   • 主要发现：
     • 提出一种新方法来识别和避免加工凹形蜗轮传动时的底切位置。
     • 评估了适合接触点公共切平面的共享法线消失或速度消失的参数，以避免底切。
   • 方法：
     • 根据蜗轮传动的基本规律和共轭曲面的接触点，建立了蜗轮齿面的曲面。
     • 检查滚刀的切削刃及其在齿面上的轨迹，以建立消除底切可能性的参数。
2. 通过电火花加工 (EDM) 减少模具维修和维护过程中产生的几何加工误差 (Ishfaq 等人，2021 年，第 3153-3168 页)
   • 发表于2021
   • 主要发现：
     • 分析了不同参数对线切割电火花加工过程的影响，以减少切口、轴向和横向尺寸误差。
     • 通过采用最佳参数设置，切口宽度、轴向和横向尺寸误差分别减少了 13.5%、49% 和 27%。
   • 方法：
     • 进行统计分析，对几何误差参数进行基于SEM的分析。
     • 采用6061铝合金作为基材，适用于高精度应用。
3. AA6061 的 WEDM：轴向和横向尺寸误差的深入调查 (Ishfaq 等人，2020 年，第 762-774 页)
   • 发表于2020
   • 主要发现：
     • 注意到线切割电火花加工中轴向和横向切割方向的尺寸误差幅度存在差异。
     • 通过优化参数设置，切口宽度、轴向尺寸和横向尺寸误差分别减少了13.5%、49%和27%。
   • 方法：
     • 评估了七个控制参数对切口宽度、轴向和横向尺寸误差的影响。
     • 对参数效应进行了统计测试和基于 SEM 的分析。
4. 线切割加工复杂形状轮廓的几何响应概率研究：基于机器学习的方法 (Saha 等人，2022 年，第 1798–1809 页)
   • 发表于2022
   • 主要发现：
     • 创建了一个框架，将机器学习与受底切策略遗传约束的 EDM 分析过程相结合，以便量化不确定性并使用数据进行敏感性分析。
     • 证明了由于内部参数的不确定性而引起角部误差和底切波动的可能性。
   • 方法：
     • 利用高斯过程回归对多个工艺参数的相互依赖性进行建模，并预期对不同的底切加工工艺的几何响应。
     • 进行敏感性分析和不确定性量化，以了解参数不确定性对加工结果的影响。
5. 通过深冷处理电极和 ANN 建模方法提高电火花加工精度 (Ishfaq 等人，2023 年)
   • 发表于2023
   • 主要发现：
     • 研究了电火花加工中铜和黄铜电极的深冷处理，以解决过切/欠切的问题。
     • 与未经处理的电极相比，采用深冷处理电极可实现更高的尺寸精度。
     • 创建了一个人工神经网络模型，以准确预测电火花加工过程中的过切现象。
   • 方法：
     • 在全因子设计实验中，利用不同的电极材料和介电介质对 Inconel 617 进行机械压印。
     • 测量了加工特征的尺寸精度，并利用人工神经网络分析了它们的过切趋势”
