プラスチック試作の重要性: 完璧なプラスチック試作を実現する

現代の製品開発では、プラスチックの試作は設計プロセスの最も重要な側面となることが多く、製品の美観と機能の両方の部分をテスト要件に合わせてモデル化できます。試作により、美観設計の機能モデルと外観モデルの両方を作成できるため、リスクの可能性が低減し、欠陥が明らかになり、必要な製造方法が改善されます。この記事では、プラスチックの試作のテーマについて、現代の産業との関連性から方法や材料まで、無数の重要な詳細を掘り下げます。プラスチックの試作の構造を知ることは、プロジェクトの精度、有効性、創造性を高めるのに役立つため、この情報はすべてのメーカー、デザイナー、エンジニアにとって役立ちます。

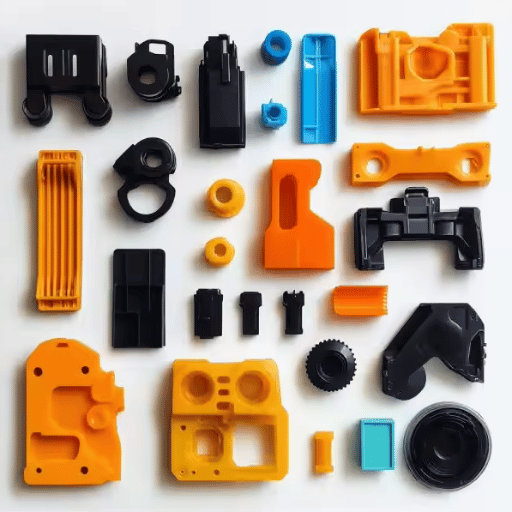

プラスチックプロトタイプを設計するための最も一般的な方法は何ですか?

3D プリンティング (付加製造): 熱溶解積層法 (FDM)、ステレオリソグラフィー (SLA)、選択的レーザー焼結法 (SLS) などによって作成されたモデルが含まれます。コンピューター支援設計 (CAD) ソフトウェアを使用してオブジェクトをレイヤーごとに構築することとして定義されます。

• CNC 加工: コンピューター制御のツールを利用してプラスチック ブロックなどの固体材料から部分を削り出す減算型製造方法で、非常に正確で強度の高いプロトタイプが作成されます。
• 射出成形: 機能プロトタイプに最適です。溶融プラスチックを金型に注入して固化させることで、生産部品を複製します。
• 真空鋳造: シリコン型と液体プラスチックを使用して、優れた表面仕上げと細部の精度を備えた少量のプロトタイプを製造します。
• 熱成形: プラスチックシートと金型を加熱して、非常に詳細かつ正確な輪郭を形成する、より簡単な方法で大型部品を成形する方法です。

新しいプロトタイピング手法の研究

プロトタイプ作成方法を選択するための最も重要な基準の 1 つは、材料特性です。以下は、一般的なプロトタイプ作成方法に関連するいくつかの主要な材料値の概要です。

• ショア硬度: 25 ショア A (シリコンのように柔らかい) から 85 ショア D (プラスチックのように硬い) までの範囲です。
• 利点: 材料の無駄が最小限に抑えられ、細部まで鮮明に再現されます。
• 一般的な用途: 機能のテスト、概念の証明、設計の確認。
• 素材のオプション: アクリル、ポリスチレン、PETG、ポリカーボネート。
• 厚さの範囲: シートの材質に応じて 0.5 mm ～ 10 mm。
• 耐熱性: 200°F (アクリル)、260°F (ポリカーボネート)。
• 主な用途: パネル、トレイ、ハウジングなどの大型オブジェクトのプロトタイピング。

適切なプラスチック材料の選択

プロトタイプの素材を選ぶ際には、そのプラスチックの強度、柔軟性、耐熱性、透明性を考慮してください。たとえば、衝撃強度の高いポリカーボネートは、最大 260°F まで耐えられるため、耐久性と耐熱性の両方が求められる場合に最適です。一方、アクリルは、外観と透明性が優先される軽量アプリケーションに最適です。PETG は食品安全性が求められるアプリケーションに最適ですが、ポリスチレンは安価で短期間のプロトタイプに適しています。必要な素材を選択するには、プロジェクトの詳細に加えて、これらのパラメータも考慮してください。

3D プリントがプロトタイプ設計プロセスに与える影響

特に、3D 印刷技術のおかげでプロトタイプの設計速度が向上しました。この技術を使用すると、比類のないスピードと柔軟性が実現します。従来の製造方法を利用することで、数週間を節約できます。単一のプロトタイプの製造には数週間かかる場合がありますが、3D 印刷を使用すると、これが簡単になり、数時間で完了できます。さらに、SmarTech Analysis は、3D 印刷業界が年間 18% 増加すると予想されており、さまざまな業界で新しい技術の潜在力を捉えていることを発見しました。

コストも考慮すべき要素です。従来の方法では、ツール、金型、人件費が非常に高額になります。しかし、3D プリントは成形の負担が軽減されるため、より経済的です。プロトタイプは、デジタル設計を提出するだけで簡単に作成できます。デロイトは、この方法の導入によりプロトタイプ作成費用が 50 ～ 70% 削減されたことを示すレポートを発表しました。

コスト以外にも、3D プリントによって得られる自由度により、追加のツールを必要とせずに複雑な形状を製造できます。そのため、エンジニアはより柔軟に設計でき、より詳細なプロトタイプを作成できます。これは、コンポーネントに特定の構造要件があり、コラボレーションによりより革新的な設計と製品を生み出す航空宇宙分野で顕著です。

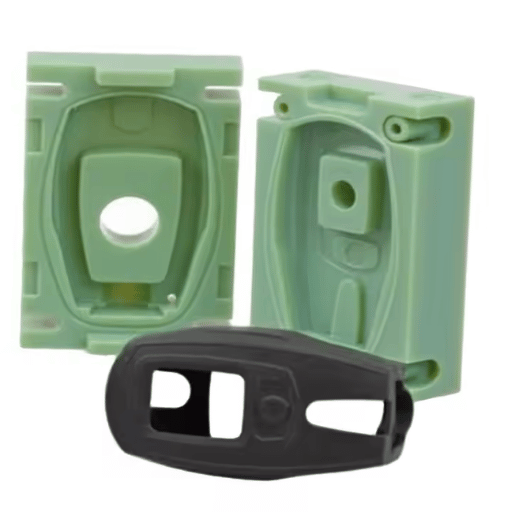

プラスチックプロトタイプを効果的に作成するにはどうすればいいですか?

プラスチック部品の試作のステップバイステップガイド

まず、プロトタイプの目的、重要な設計機能、材料特性、機能上のニーズが明確に定義されていることを確認します。これにより、プロトタイプの背後にある理論的根拠とその目的が一致していることが保証されます。

プロトタイプの目的を満たすプラスチックを選択します。すぐに利用できるオプションとしては、耐衝撃性と低コストの ABS、3D プリントが簡単な PLA、耐久性の高い用途向けのポリカーボネートなどがあります。モデルに柔軟性、強度、耐熱性が必要かどうかを検討してください。

プロジェクトの複雑さと規模に応じて、迅速なプロトタイプには 3D プリント、正確で耐久性のあるモデルには CNC 加工、大量プロトタイプには射出成形のいずれかを選択します。ステレオリソグラフィー (SLA) や選択的レーザー焼結 (SLS) などの新しいテクノロジーにより、設計の精度とばらつきがさらに高まります。

プロトタイプを CAD ソフトウェアにインポートして、完全な 3D デジタル レンディションを作成します。SolidWorks や AutoCAD などの統合ソフトウェアを使用すると、より複雑なモデルを設計できるだけでなく、製造を開始する前に設計を簡単に修正できます。

選択した製造方法に従って、物理的なプロトタイプを作成します。製造後、プロトタイプは、要件に対するパフォーマンス、機械的強度、熱特性、機能性について徹底的にテストする必要があります。

テストから得られた分析フィードバックを使用して、初期のプロトタイプ設計を改良します。必要に応じて、プロセスを繰り返し、設定された品質と機能の基準を満たすプロトタイプの最良のバージョンを実現します。

テストと反復を行った後、最終的なプロトタイプが製造要件に適合しているかどうかを確認します。自動化された製造手順への移行が可能な限り容易になるように、すべての結果、選択した材料、およびプロセスを必ず記録してください。

これらの手順は、最新の機器を使用してパフォーマンスと効率を大幅に向上させながら、プラスチック部品のプロトタイプを効果的に作成するために常に使用できます。

プラスチックの試作プロセスを理解する

プラスチックの試作のさまざまなプロセスを検討する場合、望ましい結果を得るためには、評価するための重要な主要指標と測定基準のセットを用意することが重要です。以下は、主要な指標とその期待値のリストです。

材料仕様：

引張強度: ABS などのプラスチックの試作では 30 ～ 50 MPa の範囲が測定されますが、PLA では約 60 ～ 70 MPa です。

耐熱性: ABS は最大 105°C の温度に耐えることができますが、PLA は 60°C まで耐えられます。

柔軟性と耐衝撃性: ポリカーボネート (PC) は最も高い耐衝撃性を備えているため、耐久性のあるプロトタイプに使用できます。

寸法精度:

許容限界: 付加製造の SLA および SLS 方式の許容限界は ±0.1mm であり、ぴったりフィットする部品に最適です。

収縮率: 使用されるポリマーに応じて、射出成形の収縮率は 0.4% ～ 2.0% になる場合があります。

納期：

3D 印刷プロセス (例: FDM、SLA): 通常、1 つのプロトタイプを作成するのに 3 ～ XNUMX 日かかります。

プロトタイプの CNC 加工と射出成形: セットアップと製造には通常 2 ～ 4 週間かかります。

コスト要因:

3D プリントされたプロトタイプの価格は、サイズと使用される材料に応じて 10 ～ 500 ドルの範囲です。

CND および射出成形ツールのコストは 5000 ～ 20,000 ドルの範囲ですが、大量生産すると単価が安くなります。

環境への配慮：

リサイクル性: PETG や PP などの熱可塑性プラスチック部品の製造から出る廃棄物は、一般的にリサイクル可能です。

エネルギー使用: 少量生産の場合、付加製造は従来の方法よりも 41 ～ 64% 効率的です。

メーカーは、これらの洞察に富んだデータ ポイントに集中することでプロトタイプに最適な方法と材料を選択し、設計プロセスで有効性、効率性、予算の制限が満たされていることを確認できます。

迅速なターンアラウンドのためのラピッドプロトタイピング戦略の採用

ラピッドプロトタイピング技術は、製品開発ライフサイクルの効率を大幅に向上させます。調査によると、3D プリントを利用する企業は、プロトタイプの開発時間を約 63% 短縮でき、迅速な反復と市場投入までのスピードアップにつながります。たとえば、従来の方法では実用的なプロトタイプを開発するのに数週間かかる製品でも、複雑さによっては数日または数時間で生産できます。

プロトタイプの設計、製造、テストを迅速に行うことで、高価なツールや特殊な金型の必要性が減ります。調査によると、ラピッドプロトタイピングのビジネスでは、標準の製造方法を使用する場合と比較して、最大 30 パーセントのコスト削減が実現できることがわかりました。これは、製品設計プロセス中に製品の複数のバージョンを作成する場合に特に役立ちます。

ラピッドプロトタイピングで使用される最新の技術により、試作部品が ±0.1 mm の許容誤差で製造されることが保証され、驚異的な精度が得られます。これにより、設計段階での精度が向上し、製造段階でのコストのかかる修正が減ります。

試作においては、付加的技術は減算的方法で使用される元の材料の約 30% を消費することが知られています。これは材料の節約に役立ち、製造における環境に優しい慣行を促進します。さらに、SLS 技術では未使用の粉末をリサイクルできるため、効率が向上します。

設計の初期段階であっても、さまざまな部門の関係者は物理的なプロトタイプを利用してコンセプトを実現できます。調査によると、ラピッドプロトタイピングを実装したチームは、製品開発中のコミュニケーションと問題解決の効率が 46% 向上します。これにより、より適切な意思決定が促進されます。

これらの具体的なメリットを取り入れることで、ラピッドプロトタイピングを現代の製造業における強力な戦略としてアピー​​ルすることができ、製品開発において柔軟性、効率性、有効性が実証されています。

プラスチックのラピッドプロトタイピングに関する考慮事項は何ですか?

プロトタイププロジェクトのコストと予算

プラスチックのラピッドプロトタイピングの予算を立てる際は、コスト管理のためにいくつかの重要な基準を検討する必要があります。材料の選択はコストに大きく影響します。一般的に使用される ABS や PLA などの材料は通常安価ですが、高度なエンジニアリンググレードのプラスチックは確実にコストを増加させます。また、3D 印刷、CNC 加工、射出成形など、プロトタイピングの手法の選択も非常に重要です。たとえば、3D 印刷は通常、少量生産や設計変更には経済的ですが、大量生産には射出成形の方が経済的ですが、初期の金型コストは高くなります。

さらに、設計が非常に複雑なプロジェクトの見積価格は、主に、より高度な設計には高い精度と長いリードタイムが求められるため、高度に変動します。予算を管理するには、実際の生産前にデジタル ツールまたはソフトウェアを使用してプロトタイプを作成し、エラーを最小限に抑えることが重要です。これらの変数をサプライヤーとの効果的なコラボレーションと併せて考慮すると、チームはプロトタイプ開発プロジェクトでコストを効果的に管理および制御できるようになります。

プロジェクト完了までのリードタイムの​​評価

プロジェクトを完了するまでのリードタイムは、生産能力、材料、設計、サプライ チェーンによって異なります。これらの影響を理解するために、次のデータから、一般的なリードタイムの​​構成要素に関する洞察が得られます。

大量処理の場合、初回実行には平均 10 ～ 15 営業日かかります。小規模施設では、設備が限られているため、20 ～ 25 営業日かかる場合があります。

アルミニウムや ABS などの一般的な材料は一般的に入手可能で、5 ～ 7 日で調達できます。高性能熱可塑性プラスチックなどのより特殊な材料は調達が難しく、14 ～ 21 営業日かかります。

修正がほとんど必要のないデザインは、レビューに平均 3 ～ 5 日かかります。多機能デザインはより複雑で、10 ～ 15 回のレビュー サイクルが必要なため、平均 2 ～ 3 日かかります。

効率的なサプライヤー ネットワークにより、平均 5 ～ 10 営業日の出荷期間が維持されます。港の遅延などの予期しない事態が発生すると、供給ラインが混乱し、さらに 5 ～ 7 日追加されてスケジュールが悪化します。

プロジェクト マネージャーは、特定のリード タイム要素を計算することで、遅延を事前に軽減し、スケジュールどおりに納品することができます。このアプローチを採用すると、ビジネス目標を維持しながら、効果的なプロジェクト予測が可能になります。

プロトタイプ設計の要求に応える

プロトタイプ設計の要求を満たすには、次の手順に特に注意してください。

明確に定義された仕様: プロジェクトまたはシステムとユーザーの期待に関連するすべてのガイド文書は、設計作業の前に詳細に作成され、十分に理解されている必要があります。

定期的な評価が含まれます: 開発の進行には問題のテストを含める必要があります。

パートナーシップ: デザイナー、エンジニア、関係者の間で対話が行われ、同じ目標に向かって作業していることを確認する必要があります。

十分なリソース: プロトタイプを作成するために必要な適切なツール、原材料、およびスキルを入手できる必要があります。

これらのソリューションを採用することで、設計プロセスの管理が改善され、故障したデバイスの発生率が低下し、プロトタイプの機能と信頼性が向上します。

射出成形と真空鋳造の違いは何ですか?

プラスチック射出成形が有益な理由

真空鋳造法と比較すると、プラスチック射出成形法はより効率的で、規模の柔軟性も優れています。PIM の主な利点は次のとおりです。

高い生産効率: 射出成形は大量生産に最適です。15 サイクルあたりの平均コストは、部品あたり約 120 ～ XNUMX 秒です。

多様な材料: この方法は、衝撃に強く熱安定性に優れた ABS、ポリカーボネート、ポリプロピレンなどの熱可塑性プラスチックをサポートします。

汎用的な精度: 成形部品は許容誤差範囲内で加工でき、精密金属加工装置のような複雑な形状の射出成形プラスチック部品は、±0.005 インチの標準許容誤差を提供します。

大量購入によるコスト削減: 射出成形ではツールに多額の初期投資が必要ですが、数量が増えると 10,000 個あたりの価格が下がります。部品の数が XNUMX 個を超えると、複雑さや使用する材料に応じて平均コストが数セントまで下がることがあります。

耐久性: 自動車や医療機器に使用するために高い強度と機能性が求められる部品には、オーバーモールディングやインサート成形などの高度な構造が役立ちます。

結論として、プラスチック射出成形は、一貫して高品質の部品を必要とする大量生産の状況に最適な手順です。

試作に真空鋳造法を使用する利点

真空鋳造は、精巧なディテールと精度を備えたモデルの製造に使用される、便利で経済的な技術です。この方法は、生産量が少ない場合や、短納期が必要な場合に最も効果的です。真空鋳造の主な利点の 1 つは、複雑なデザインと複雑な表面のディテールを優れた精度で再現し、機能テストや製品デモを容易に行えることです。また、熱可塑性プラスチックを模倣したポリウレタン樹脂などのサポート材料も幅広く用意されており、製造されたモデルで実際の最終製品をシミュレートできます。また、真空ツールを実現するには、初期のツール費用が射出成形よりも安いため、予算内での試作が容易になり、経済的です。

状況に応じて最も適切な製造技術を選択する

最適な技術を探す際には、次のパラメータを考慮してください。生産量: 優れた出力を得るには、コスト効率に優れた射出成形または CNC 加工を選択します。少量の場合は、真空鋳造または 3D 印刷を選択します。材料の制限: 選択した手順では、製品に必要な材料 (剛性、柔軟性、またはその他の特性) が保証される必要があります。

デザインの複雑さ: あまり複雑でないデザインに適した従来の方法とは対照的に、真空鋳造はより詳細な作業に適しています。

予算と期間: プロトタイプや小ロット生産は、コストが低いため真空鋳造が最適です。一方、射出成形は初期コストが高くなりますが、大量注文の場合はユニットあたりのコストが安くなります。

カスタムプラスチックプロトタイプのベストプラクティスは何ですか?

機能プロトタイプの設計における精度の向上

機能プロトタイプは、製品が意図したとおりに機能するように、細部にまで細心の注意を払って設計されます。基本的なステップは、アイテムの機能面と美的側面を包括的に捉える高度な CAD ソフトウェアを使用して、正確な 3 次元モデルを計画することです。まず、耐熱性、柔軟性、強度などの必要な性能特性を考慮して材料を選択します。

目標達成に役立つプロトタイピング技術に焦点を当ててください。たとえば、プロトタイピングにスピードと複数の材料の使用が必要な場合は、3D プリントが最適かもしれません。CNC 加工が望ましい場合は、複雑なコンポーネントを非常に正確に加工できますが、時間がかかります。寸法精度と実際の有効性に関するプロトタイプの許容値を満たすことは非常に重要です。これは、プロトタイプが実際のアプリケーションでどのように使用できるかを決定するためです。最後に、プロトタイプは厳しいテストに耐え、期待される結果が得られ、それに応じて生産の変更が行われることを確認する必要があります。

大量生産の導入を考える

プロトタイプ設計から量産モデルに移行するには、効率、有効性、コストを考慮して構築されたワークフローが必要です。専門家による非公式の説明によると、留意すべき重要な情報は次のとおりです。

大量注文の場合、材料の入手可能性とサプライヤーの信頼性が重要です。たとえば、業界では、高品質の ABS プラスチックを大量に入手することで単位コストを約 20% 削減できるというコンセンサスがあります。

製造公差: さまざまな製造ビルド全体で一貫性を維持するために、重要な部品には高度な公差の使用が推奨されます。たとえば、射出成形では ±0.005 インチの公差が達成される傾向があります。これは高精度のアプリケーションに適しています。

生産率とサイクル時間: 生産効率はユニットあたりのサイクル時間で評価できます。たとえば、射出成形機は 120 時間に最大 XNUMX 個の部品を生産しますが、この値は部品の複雑さによって異なります。

品質管理メトリクス: 生産の完全性と比較して、強力な地域管理 (QC) システムを導入します。生産ラインの追跡が失敗し、欠陥生産を 1% 以下に抑えようとする欠陥率分析などの方法が一般的です。

ツールのコストと寿命: 初期投資が高額な金型などの耐久性のあるツールの価値の損失も重要です。材料と設計の複雑さに応じて、優れた金型は 500,000 万サイクルから XNUMX 万サイクル以上持続することが実証されています。

これらの問題を検討し、事実に基づいた情報に基づいて分析を行うことで、メーカーは製品の品​​質や全体的なコストに大きな影響を与えることなく、量産への移行をスムーズに行うことができます。

試作プラスチック部品の品質確保

プロトタイプのプラスチック部品の製造は、製造プロセス全体を通じて特定の指標を追跡することにかかっています。次のリストに完全な概要を示します。

ABS やポリカーボネートなど、最もよく使用されるプラスチックの引張強度の範囲は 20MPa ～ 80MPa です。

耐熱性は、ケースに応じて -40℃ から 120℃ までの温度に耐える能力です。

金型設計には平均収縮率 0.4% ～ 2.0% を考慮することが重要です。

• 許容範囲: 特定の重要な寸法の寸法許容範囲は、+/-0.005 インチ以内に維持する必要があります。
• 反りの制御: シミュレーション技術を利用して、反りを予測し、許容レベルまで最小限に抑えます。
• 金型サイクル時間: 部品の複雑さに応じて、通常は 30 ～ 60 秒です。
• ツールの摩耗率の制限: 長期使用向けの金型は、1,000,000 サイクルに耐えられる必要があります。
• メンテナンス間隔: 一貫性を維持するために予防メンテナンスを実行するサイクルは 50,000 に設定されています。
• 不良率しきい値: 生産量に対する不良率が 1% 未満。
• 非破壊検査 (NDT): 適切な場合は X 線または超音波検査。
• 表面仕上げの要件: SPI A-2 (鏡面仕上げ) から SPI C-2 (中程度のテクスチャ) までの仕上げ。
• 誤差範囲: 材料の流量は、製造温度中に +/- 2C の誤差範囲で設定する必要があります。
• 保管および処理時の湿度レベル: ポリマーの劣化を防ぐため、相対湿度は 50% 未満に保つ必要があります。
• 検証のためのプロトタイプ実行サイズ: 欠陥の検出のために推奨される数量は 50 から 500 ユニットまで異なります。

これらのデータ ポイントを収集して維持することで、プロトタイプのプラスチック部品が高品質であることが保証され、製品イオンのリスクが低減され、製品のパフォーマンスが向上します。

よくある質問（FAQ）

Q: プラスチックプロトタイピングを理解することが重要なのはなぜですか?

A: プラスチック プロトタイピングの適用と理解は、設計者やエンジニアにとって不可欠です。なぜなら、プラスチック プロトタイピングにより、特定の製品またはコンポーネントの機能モデルを大量生産前に構築できるからです。これにより、設計の改善、機能テストの実行、およびさらなる変更を行うことができ、最終製品で高額なミスが発生する可能性を最小限に抑えることができます。

Q: プロトタイプ作成に使用されるプラスチックにはどのような種類がありますか?

A: プロトタイプの材料には、ABS、ポリカーボネート、ナイロン、ポリプロピレンなど、いくつかのサブタイプのプラスチックがあります。プラスチックの種類によって、強度、柔軟性、靭性、耐熱性などの特性が異なるため、プロトタイプの特定のニーズと仕様に応じて、最も適したものを選択する必要があります。

Q: 一般的なプラスチックのプロトタイピング方法にはどのようなものがありますか?

A: プラスチックのプロトタイプを作成する一般的な方法には、3D プリント、CNM 加工、プロトタイプ射出成形などがあります。これらの方法によって、詳細度、速度、コストのレベルが異なりますが、プロジェクトのニーズに最も適した方法を決定することが重要です。

Q: プラスチックプロトタイプの価格に影響を与えるものは何ですか?

A: プラスチックプロトタイプの価格は、デザインの複雑さ、選択したプロトタイプ作成手順、使用するプラスチックの種類など、いくつかの側面によって変わります。3Dプリントのようなコンセプトを採用すると、初期段階のプロトタイプでは安価になる可能性がありますが、CNC 機械加工およびプラスチック射出成形 コストは高くなりますが、寿命と精度が向上します。

Q: プラスチックの試作プロセスにとって、3D プリンターのどの部分が重要ですか?

A: 3D プリンターは、プラスチック樹脂の層から形成される 3D オブジェクトを使用してプラスチックの試作を迅速に行うことができるため、プラスチックの試作段階に大きな影響を与えます。この方法は、製品設計の初期段階で製品の試作を迅速かつ経済的に開発したい場合に最適です。

Q: プラスチック製品の製造にプロトタイプツールを使用する利点は何ですか?

A: 他のプロトタイプ ツールと同様に、正確な詳細と機能を備えたプラスチック プロトタイプを小ロットで製造できます。これにより、リソースを投入して本格的な生産を行う前に、設計が機能し、適切にフィットすることを保証する完璧なプラスチック プロトタイプを作成できます。

Q: CNC マシンでプラスチックのプロトタイプを作成するには、どのような手順が必要ですか?

A: CNC マシンを使用してプラスチックのプロトタイプを作成するには、コンピューター制御のマシンを使用してプラスチックを精密に切断し、希望するデザインに成形する必要があります。これは非常に正確で、精密部品や複雑な形状に適しているため、細かいディテールと厳しい許容誤差を持つ既知のプロトタイプに最適です。

Q: プロトタイプに使用するプラスチックの種類を選択する際に留意すべき点は何ですか?

A: 試作用のプラスチックの種類を選択する際には、さまざまな機械的特性、材料の耐熱性、耐薬品性を考慮する必要があります。さらに、試作品の性質やその他の環境要因も選択の参考になります。

Q: プロトタイプ射出成形は、完璧なプラスチックプロトタイプの設計にどのように役立ちますか?

A: プロトタイプ射出成形は、高度な技術を使用して、最終製品に似た非常に複雑で精密なプロトタイプを製作することで、理想的なプラスチックプロトタイプを作成するのに役立ちます。これは、最終出力がすべての要件と基準を満たすように、大量生産の前に設計を確認して改良するのに特に役立ちます。

Q: プラスチック試作品を製造するさまざまな方法にはどのようなものがありますか?

A: 方法 プラスチックプロトタイプの製造は3D 印刷、CNC 加工、射出成形など、さまざまな方法があります。それぞれに利点と欠点があり、どのオプションを選択するかは、必要な生産速度、詳細、全体的なコストによって決まります。これらのアプローチを調査することで、対応するプロトタイプの特定のニーズに合った最適な手法を決定することができます。

参照ソース

1. ラピッドプロトタイピングのためのプラスチック材料特性を再現する適切な 3D 印刷技術の比較と選択
   • 著者： SV Raut、Dr. Rachayya R. Arakerimath
   • ジャーナル： 応用科学と工学技術研究のための国際ジャーナル
   • 発行日： 2022 年 4 月 30 日
   • 引用トークン: (ラウト＆アラケリマス、2022)
   • 概要 このレビュー論文では、プラスチック材料のラピッドプロトタイピングに利用できるさまざまな 3D 印刷技術について説明しています。著者は、エンジニアが望ましい材料特性を再現するために適切な技術を選択する際に直面する課題を強調しています。この研究では、さまざまな 3D 印刷方法をレビューし、印刷された部品の機械的特性と物理的特性の観点からその機能を比較しています。調査結果は、特定のアプリケーション要件に基づいて適切な技術を選択することの重要性を強調しています。
2. 2成分プラスチック製の密閉ハウジングを備えたコンクリート成熟度センサーの試作
   • 著者： Y. Utepov 他
   • ジャーナル： カラガンダ大学紀要「物理学」シリーズ
   • 発行日： 2021 年 9 月 30 日
   • 引用トークン: (ウテポフら、2021)
   • 概要 この論文では、ハウジングに 2 成分プラスチックを使用したコンクリート成熟度センサーの設計と試作について紹介します。著者は、センサーの技術的特徴と、その構造にプラスチック材料を使用する利点について説明します。この研究には、試作プロセスの詳細とセンサーの機能テストが含まれており、センサー コンポーネントを保護するプラスチック ハウジングの有効性が実証されています。
3. 複雑なプラスチック構造におけるラピッドプロトタイピング技術の活用。パート I. ABS 共重合体製のハーモニックドライブのベンチテストと変形の数値計算
   • 著者： J. パカナ、ラファウ・オリヴァ
   • ジャーナル： ポリメリー
   • 発行日： 2019 年 1 月 1 日
   • 引用トークン: (パカナ＆オリワ、2019)
   • 概要 この研究では、複雑なプラスチック構造の作成におけるラピッドプロトタイピング技術の応用について調査し、特に ABS コポリマー製のハーモニックドライブに焦点を当てています。著者らは、ベンチテストと数値計算を実施して、プロトタイプの変形を測定しました。結果は、ラピッドプロトタイピングによって、最終製品に非常によく似た機能モデルを効果的に作成できることを示しており、プラスチック部品の設計と性能に関する貴重な洞察を提供します。
