カーボンファイバーを切断しても安全ですか? カーボンファイバー複合材の切断に関する専門家ガイド

はい、カーボンファイバーは安全に切断できます。ただし、適切な工具、技術、そして個人用保護具を使用する必要があります。カーボンファイバー複合材は、切断時に微細な研磨粉塵を発生させ、肺に損傷を与えたり、保護されていない機械を劣化させたりする可能性があります。このガイドでは、最も安全な切断方法、きれいな切断面を得るための最適な工具、そしてすべての作業者が遵守すべき注意事項について解説します。工具、プロセス、そしてベストプラクティスの詳細については、当社の完全版をご覧ください。 カーボンファイバー加工ガイド.

カーボンファイバーを切断する最良の方法は何ですか?

カーボン ファイバーを切断するための最適な手法は、プロジェクトや利用可能なリソースによって異なります。最も一般的に使用される手法は次のとおりです。

ダイヤモンドまたは超硬合金の刃の付いた鋸の使用

カーボンファイバーを切断する場合、ダイヤモンドまたはカーバイドで作られた目の細かい鋸刃が最適です。これにより、ほつれの可能性を減らしながら、きれいできれいな仕上がりが保証されます。これらのタイプの刃は通常、ジグソーや丸鋸に組み込まれます。

ウォータージェットによる切断

この技術は精度が高く、粉塵の発生を最小限に抑えるため、細かいカットや専門的な使用に適しています。

回転切削工具

ハンドヘルド ツールに取り付けられたカーボン ファイバー ロータリー カッティング ディスクは、小さくて細かいカットに最適です。適切な制御でツールを回転させ、エッジを維持します。

得点とスナップ

より薄いカーボンファイバー片の場合、カッターナイフで表面に軽く切り込みを入れ、切り込みの線に沿って折り曲げるのが簡単で安価な方法です。

カーボンファイバーを切断する際は、吸入すると有害な可能性のある微細な粉塵粒子が発生するため、必ず手袋や防毒マスクなどの適切な個人用保護具を着用してください。

炭素繊維用の従来の切削工具の比較

カーボンファイバーの切断に従来使用されている切断ツールには、手鋸、電動鋸、さらには切断ホイールなどがあります。細かい刃が付いた弓のこのような手鋸は安価で、正確な小規模の切断に最適ですが、非常に手間がかかります。カーバイドジグソーやダイヤモンド電動鋸などの丸鋸やジグソーは電動鋸と見なされ、大規模なプロジェクトで効率的な速度で切断しますが、適切なスキルがないと材料に裂け目が生じる可能性があります。専門的な用途では、切断ホイール、主にダイヤモンド切断ホイールが使用される傾向があります。これは、きれいで正確な切断ができるためです。これらのツールにはそれぞれ長所と短所があるため、プロジェクトのニーズ、予算、リソースに応じて決定が変わります。

高度な技術の探求：炭素繊維のレーザー切断

ファイバー レーザーは、レーザー切断における重要な技術的進歩であり、常に先行技術を上回っています。このため、ファイバー レーザー切断は、CO2 レーザーと比較してより効率的なカーボン ファイバー切断方法となっています。この切断プロセスでは、運用コストが低く、部品への機械的ストレスがなくなり、速度と出力が高く、切断エッジが細かく、複雑な構造になっています。CO2 レーザーは出力が著しく低く、ビーム品質が悪く、交換コストはパルス ファイバー レーザーよりも高くなります。そのため、ファイバー レーザーはレーザー切断業界に革命をもたらしました。

プロジェクトのニーズに応じて適切な方法を選択する

プロジェクトへの適切なアプローチを検討する際には、材料の種類、必要な精度、予想される数量、総予算など、いくつかの主要な要素を考慮してください。たとえば、厚い材料を使用するプロジェクトや、高速出力が求められるプロジェクトでは、機械による切断が一般的です。ほとんどの CNC ルーターは木材や金属の基板に適しており、使用する機器に応じて、ほとんどの場合、±0.005 インチの許容誤差を達成します。

しかし、精度の点ではレーザー切断に勝るものはありません。レーザー切断技術の許容範囲は最大 ±0.001 で、他のどの方法よりも簡単に優れています。レーザー切断技術は、最小限の材料を必要とする複雑なデザインのプロジェクトや、複雑な形状を実現するプロジェクトに特に適しているとされています。薄い金属やプラスチック、複合材料の加工に非常に役立ちます。調査によると、最新のレーザー切断機器のほとんどは、厚さ 0.4 インチまでの鋼板を優れたエッジ仕上げで切断できます。これは、航空宇宙や医療機器製造などの業界にとって非常に重要です。

ウォータージェット切断は、熱影響部のない非熱プロセスを提供する、適応性が高く、ますます人気が高まっている技術です。この技術は、鋼鉄、石材、その他の複合材など、厚くて重い材料の切断に非常に役立ちます。調査によると、ウォータージェット システムは最大 0.003 インチの厚さの材料を約 +- XNUMX インチの精度で切断できるため、建設や工業製造などの重作業に非常に役立ちます。

それぞれの方法にはそれぞれ異なる利点がありますが、作業の多くはプロジェクトの目標を特定することに帰着します。精度、材料、生産率などの詳細に注意を払うことで、運用目標を満たす方法を選択しやすくなり、コストを最小限に抑えながら生産性を高めることができます。

カーボンファイバーを切断する際には、どのような安全上の注意を払う必要がありますか?

炭素繊維粉塵のリスクを理解する

カーボン ファイバーの粉塵を吸い込んだり、皮膚に触れたりすると、健康に害を及ぼす可能性があります。ファイバーを切断したり研磨したりすると、有害な粒子が生成され、皮膚や呼吸器系を刺激する可能性があります。自分自身を守るために、このような作業を行うときは、マスクまたは呼吸器、フェイス ゴーグル、手袋を着用することが重要です。作業中は適切な換気を確保するか、粉塵を濾過する排気システムを着用する必要があります。粉塵の蓄積を防ぐには、作業場を定期的に清掃する必要があります。これらの対策を講じるとともに、他の対策も講じると、リスクが大幅に軽減され、安全な作業環境を確保するのに役立ちます。

カーボンファイバーを切断する際に必須の保護具

カーボン ファイバーを扱う作業では、ファイバーの粉塵や鋭利な破片への露出を最小限に抑えるために、安全性を最優先にする必要があります。切断、トリミング、研磨作業を行う際には、適切な個人用保護具 (PPE) が不可欠です。

呼吸保護

小さな粒子状物質の吸入から身を守るには、呼吸器官を保護する毛布の役割を果たす、適切に調整された N95 マスクまたはより高級な呼吸器の使用が推奨されます。研究によると、炭素繊維の粉塵を長時間吸入すると、呼吸器官に自己免疫反応を引き起こす可能性があります。したがって、これらのタイプのマスクを使用する場合は、最大限の遮蔽のために NIOSH またはその他の許容基準に従う必要があります。

切断刃を使用する場合は、目を傷める恐れがあるので注意してください。

作業中に鋭い繊維やほこりの粒子が目に入るのを防ぐために、曇り止めや傷防止コーティングが施されたヘッドライトを避けるように設計された安全ゴーグルが不可欠です。ラップアラウンド ゴーグルなどの他のタイプのゴーグルは、追加の保護として機能し、粒子が侵入する可能性のある侵入隙間をカバーします。

手の保護

切断保護手袋は、カーボンファイバーシートを扱う際に鋭いエッジから手を保護するために不可欠です。このタイプの手袋は、保護性能が優れていますが、細かい作業に使用できる十分な柔軟性を備えています。

スキンプロテクション

露出した繊維による皮膚の炎症を防ぐために、重ね着してしっかりと織られた長袖の衣類を着用するか、エプロンを使用してください。加工中の繊維の抜け落ちや静電気の蓄積を最小限に抑えるために、静電気防止機能付きのエプロンや使い捨てカバーオールの使用を強くお勧めします。

聴覚保護

電動工具の使用中、特に切断作業中は、高デシベルの騒音による聴覚への影響を最小限に抑えるために、耳栓またはイヤーマフの使用が不可欠です。

換気および排気システム

産業用排気システムは、通常、PPE として分類されませんが、空気中の微粒子の削減に重要な役割を果たします。局所排気換気により、作業スペース内の微粒子濃度が低下します。

これらの保護対策を組み込むことで、個人の福祉が達成され、全体的に環境が改善され、以前よりも清潔で密閉されたエリアが実現します。効果的で経済的な損失管理対策に関する法定保護を常に ZMS に準拠させてください。

安全な切断環境の構築

安全な切断方法には、関連する新しい発明の使用と採用、エンジニアリング ツールの手入れ、安全規則の遵守が必要です。業界データによると、職場での切り傷の約 70% は、不十分な健康対策と手工具の不適切な使用が原因です。不適切な取り付けや破損したツールは事故の可能性を高めるため、予防段階は切断に適したツールを選択することから始まります。

同様に、切断装置と技術の効率には、エネルギー回収システムによる供給と排気の適切なバランスの維持など、効果的な煙の排出が必要です。特に、HEPA フィルターは、花粉、カビ胞子、ほこり、および 99.99 ミクロン未満のサイズの電気陰性粒子などの汚染物質を 0.3% ブロックできるため、特定の呼吸器系のリスクを大幅に軽減できます。これに加えて、工業用切断機によって発生する騒音レベルは簡単に 85 デシベルを超え、聴覚器官に修復不可能な損傷を与える可能性があるため、作業場には騒音減衰装置を取り付ける必要があります。

作業の安全性を高めるには、調整可能なツール マウントや疲労防止マットなどの人間工学に基づいた装置を使用する必要があります。これらの装置は、切断中に作業者の身体にかかる負荷ストレスを軽減します。さらに、定期的な機器のチェックや適切なメンテナンスなどの適切なポリシーにより、切断ツールが正常に機能し、安全上のリスクが生じないようにすることができます。ツールの有効性を監視するセンサー ベースのシステムを使用すると、作業者はリスクが悪化する前にリスクを特定できます。

これらの問題に焦点を当てることで、職場は有毒物質のない環境を維持できるだけでなく、労働者の保護も確保できます。また、現場の効率も向上し、リスクが低減するとともに生産性も向上します。

素材を傷つけずにカーボンファイバーシートを切断するにはどうすればよいですか?

炭素繊維シートをきれいに正確に切断する技術

カーボンファイバーシートの切断技術の向上とほつれや損傷の回避は、適切なツールの使用、適切な技術の習得、作業中の注意にかかっています。次のリストは、最も効率的な対策、ツール、および手順を示しています。

適切な切削工具を使用する

ダイヤモンドコーティングされた切断ホイール、タングステンカーバイド器具、および特殊な鋏は、カーボンファイバーの最適な取り扱いのために作られており、これらのいずれかを選択すると、きれいで正確な切断をシームレスに実現できます。ただし、これらには、高度な切断を実現すると言われるレーザーカッターが必要です。これらのツールは、繊維の破片化を大幅に防止し、均一なエッジを保証します。

 切削速度と送り速度

CNC マシンを使用してカーボン ファイバー シートを切断する場合、スピンドル速度 15,000 ～ 20,000 RPM で適切な送り速度を達成し、推奨切断速度 100 ～ 350 インチ / 分を達成するのが理想的です。このバランスを達成することで、最終的に樹脂セット マトリックスを弱める材料の過熱を防止できます。

 マスキングテープやクランプを使用する

最後に、切断面に沿ってマスキング テープを使用すると、切断中の相対的な動きを防ぐことができます。

換気と粉塵管理

カーボンファイバーの加工作業中は、吸入すると有害な可能性のある高濃度の粉塵が発生することがあります。そのため、真空システムを使用するか、少なくとも換気の良い場所で部品を切断することをお勧めします。

エッジ仕上げ

表面をさらに滑らかにする必要がある場合は、研磨剤を使用することもできます。切断後、エッジを細かい目のサンドペーパーで研磨すると、エッジにざらつきや欠けがなく、完全に滑らかで仕上げることができます。

これらの技術は、適切な安全装備対策とともに、炭素繊維材料の構造と外観に影響を与えることなく最高品質の結果を提供することで、オペレーターの成功に不可欠です。

カーボンファイバーを切断する際の剥離やほつれの防止

カーボン ファイバーの端が剥がれたり、ねじれが戻ったりしないように、ダイヤモンド ブレードまたはカーバイド チップ カッターを使用します。このようなツールは、材料にかかるストレスを軽減することで、層間剥離を減らします。切断動作によってほつれがさらに大きくなる可能性があるため、制御不能な動きを避けるために、材料をできるだけしっかりと固定します。また、カーボン コンポジットの上面をきれいに切断するには、切断線に沿って薄いテープを貼り、切断するファイバーを補強します。最適な結果を得るには、機械の圧力を弱くして、中程度の切断速度を使用します。操作手順を準備しておくことをお勧めします。不要な変形を起こさずに適切な切断基準を維持するには、適切な機器を選択します。

カーボンファイバーで複雑な形状をカットするためのヒント

正確な切断器具を使用する

繊細で正確な切り込みを行うには、CNC、目の細かいジグソー、ダイヤモンド切断ホイールを備えた回転工具などの装置を使用します。

素材を正しくサポートする

切断段階中にカーボンファイバーシートが動いたり曲がったりしないように、カーボンファイバーシートを平らな面に固定します。

あらかじめマークされた標準を活用する

形状の詳細な輪郭をマークして適切な切り抜きを行い、作業を容易にし、精密な切断を可能にして、欠陥のリスクを排除します。

正確に作業する

一定の速度で切開を行ってください。あまり速く切開すると、精度に問題が生じたり、材料が損傷したりする恐れがあります。

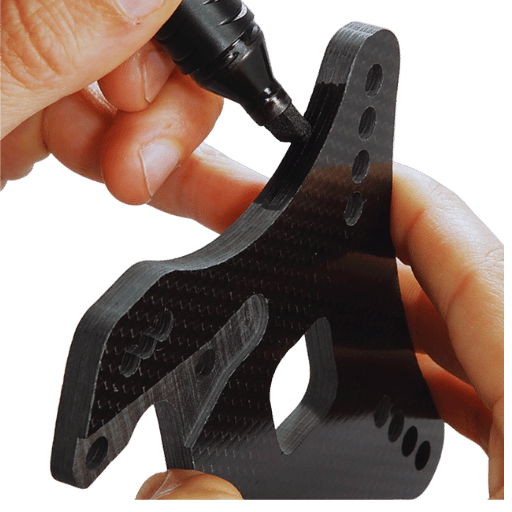

切断後の端をやすりで削る

サンディングは目の細かいサンドペーパーで行い、エッジ部分の突起や凹凸を取り除きます。

自宅でカーボンファイバーを切断するのに最適なツールは何ですか?

カーボンファイバーを切断するための電動工具の評価

自宅でカーボン ファイバー シートを切断する場合、最も効果的な電動工具は、切断ホイール付きの回転工具、細かい歯の付いたジグソー、または超硬合金の刃が付いた丸鋸です。細かい部分の切断には精密な回転工具が適しているため、精密な回転工具が理想的です。より複雑な形状には、ジグソーが最適です。一方、丸鋸は、大きなパネルの長い直線切断に最適です。ほつれが最小限になるように速度設定を調整し、複合材用に特別に設計された鋭い刃を使用すれば、満足のいく結果が得られます。発生する有害な粉塵にさらされるため、常に防塵マスクを着用してください。

小さなカーボンファイバープロジェクトに適したハンドツール

精度と制御を必要とする小規模なカーボン ファイバー プロジェクトは、非常に効率的なため、手工具を使用して実行できます。考えられる例をいくつか示します。

万能ナイフ: 1 mm 未満のカーボン ファイバー シートに切り込みを入れたり切断したりするための推奨ツールです。刃が鋭いナイフを使用すると、最も正確な結果が得られます。

• サンドペーパーとヤスリ: 形状を整えたり、材料を切断するなど、エッジを滑らかにするのにおすすめです。材料を傷つけないように、必ず目の細かいサンドペーパーを使用してください。
• はさみは、これらの薄いカーボン ファイバー層を切断するのに効果的です。: 強力な複合材または頑丈なはさみを使用すると、カーボン ファイバー生地の編組をほつれずに切断できます。強力なラミネート材料の切断に特化したはさみを使用することをお勧めします。
• クランプ: 材料を切断したり成形したりするときに、クランプで材料をしっかりと固定して精度と安全性を高めるために不可欠です。

これらのツールは操作が非常に簡単で、入手しやすく、複雑な作業や小規模な作業でも優れた結果をもたらすことが期待できます。

低予算でカーボンファイバーをカットするDIYソリューション

限られた予算でカーボン ファイバーをカットする準備をする場合、コスト効率の高いツールと方法を使用すると、うまく作業できます。簡単なカットには、万能ナイフが適切な代替品となります。熟練した手と鋭い万能ナイフを組み合わせれば、カーボン ファイバー シートを簡単に切り分けることができ、刃の軌道に沿って材料を折り曲げることができます。これとカッティング マットを組み合わせると、さらに正確なカットが保証されます。

また、Dremel のような通常の回転工具も非常に便利で、さまざまな形状に対応できます。これらの工具は一般的に安価ですが、複合材料用に設計された切断ディスクを使用すると、過熱やほつれがなく、より滑らかなエッジが得られます。強化カーバイドまたはダイヤモンド切断ホイールは、カーボンファイバーを扱う際に常に最良かつ最も正確なオプションです。

低所得のユーザーは、自家製のカッティング バキューム システムを使用して粉塵を管理できます。DIY のカッティング バキューム システムはコストが低く、作業スペースの周囲に隠れるため、作業場から粒子が漏れるのを防ぎます。微細な炭素粒子は有害であるため、N95 規格の防塵マスクを着用することは安全のために不可欠です。

切断の準備として、多用途エポキシ接着剤または粘着テープを購入して、エッジを補強します。これにより、布地の安定性が向上し、エッジのほつれが軽減され、よりシンプルなツールでよりきれいなエッジが得られます。これらの方法をすべて組み合わせることで、ユーザーは安全かつ予算効率を保ちながらカーボン ファイバーを扱えるようになります。

カーボンファイバーを切断するときに滑らかなエッジを実現するにはどうすればよいでしょうか?

カーボンファイバーの切断端面を研磨して仕上げる技術

カーボンファイバーをカットする際に、高品質で丸みのあるエッジを得るために、私は常にさまざまな種類のサンドペーパーを使用することをお勧めします。この場合、私は 320 から 600 番のサンドペーパーを使用して、細かい粒子のサンドペーパーを使用することをお勧めします。EDP または Edge Dimension Polisher は、良好なサンド処理を保証し、圧力を均等に分散します。さらに良い結果を得るために、私は研磨に使用する粒子を変え、繊維を密封して裂け目を防ぐためにエポキシの薄い層を塗布します。過熱しないように常に注意することも重要です。やりすぎると構造が損傷する可能性があるためです。最後に、サンディング中に吸い込む粉塵の量を減らすために、常にマスクと手袋を使用してください。

カーボンファイバーをよりきれいにカットするための専用ツールの使用

カーボン ファイバーをきれいかつ正確に切断するには、木材複合材用に特別に作られたさまざまなツールを使用する必要があります。ダイヤモンド コーティングまたはカーバイド チップのブレードが推奨されます。これらは非常に強くて鋭く、ほつれを最小限に抑えます。丸鋸または Dremel ツールを使用する場合は、細かい歯のブレードが推奨されます。これにより、切断がより正確になり、裂けるリスクがなくなります。さらに制御性を高めるには、ウォーター ジェットだけでなくレーザー カッターも使用できます。これらのツールはどちらも、繊維を弱める熱を発生させずに切断するため、優れた精度が保証されます。

業界データによると、レーザーカッターが達成できる精度レベルは、航空宇宙、自動車部品などの切断に必要な詳細レベルで 0.1 mm 以内です。切断品質を損なう可能性のある不要な動きを防ぐために、カーボンファイバーの切断部分を安定した表面に固定することは、すべての切断方法で不可欠です。さらに、送り速度を低くし、カッターの位置を徐々にシフトすると、切断エッジがよりきれいになり、切断ツールの耐用年数が長くなります。前述のベストプラクティスを採用すると、カーボンファイバーシートの構造を維持しながら廃棄物の量を減らすことができます。常に安全を最優先し、ゴーグル、カーボン防塵マスク、その他の個人用保護具を使用して、カーボン粉塵の吸入リスクを軽減します。

切断工程中の破片の防止

カーボンファイバーを切断する際は、破損しないように注意する必要があります。そうすることで、プロフェッショナルな外側の仕上げと内部構造が適切に維持されます。考えられる解決策の 1 つは、複合材料に使用するために特別に作られたダイヤモンド ソーやその他のブレードを使用することです。これらのツールを使用すると、より速く、より正確に切断できるため、ほつれる可能性が低くなります。研究によると、深く切断するとストレスが生じ、破片が飛び散る可能性が高くなるため、浅く切断することが非常に重要です。

もう一つの効果的な実用的な方法は、繊維を安定させるために、切断ラインの端に沿ってマスキング テープを使用することです。概略的な形状の場合、糸の垂直軸で切断できるため、端が裂ける可能性が低くなります。ウォーター ジェットによる切断などの高度な技術を使用すると、熱や振動によるカーボン ファイバーの損傷がなく、端が裂ける可能性が低くなるため、非常に優れた結果が得られます。

注目すべきもう 1 つのパラメータは、切断ブレードを使用する際の送り速度と切断速度です。これらのパラメータは、材料にかかる機械的ストレスに影響します。研究によると、送り速度を遅くし、切断速度を中程度にすると、表面がギザギザになりにくい滑らかなエッジが得られます。最後に、材料を弱める不規則な切断を回避するには、切断ツールを定期的にメンテナンスしてブレードを研ぐか、摩耗したツールを交換します。これらの正確なテクニックに従うことで、材料の無駄を抑えながら最適な結果を得ることができます。

カーボンファイバーを切断する代わりに何か方法はありますか?

炭素繊維の成形と成形オプションの検討

成形や整形などの革新的なアプローチは、特に材料の無駄を最小限に抑える精密分野で、カーボンファイバーの切断に代わるより効率的な方法として人気が出始めています。そのような方法の 95 つが圧縮成形です。これは、カーボンファイバーのプリフォームを非常に高い圧力下で加熱された金型に投入し、材料を固めるというものです。許容誤差が厳しい場合や複雑さが中程度の場合であっても、圧縮成形は構造を配置するのに非常に優れており、キャビティ内の圧力が均一であるため、圧縮成形部品の内部品質の一貫性が高くなる傾向があります。さらに、樹脂トランスファー成形 (RTM) 技術の開発により、カーボンファイバーのプリフォームに樹脂を正確に注入できるようになり、より強くて軽量な材料が提供されています。研究によると、RTM では XNUMX% という優れた樹脂含有量の均一性を実現できるため、最終製品の機械的性能が大幅に向上します。

検討すべきもう 3 つのアプローチは、オートクレーブ処理です。オートクレーブ処理では、炭素繊維複合材が高温高圧環境で硬化されます。この技術は、性能と信頼性が極めて重要な航空宇宙産業や自動車産業で特に役立ちます。さらに、連続繊維製造 (CFF) などの 3D 印刷の進歩は、炭素繊維部品を製造する機械で人気が出始めています。この方法により、メーカーはポリマー マトリックス内に繊維を配置する能力が向上し、強度と重量の比率が低い部品を設計して構築する必要がなくなります。部品に対して実施したテストの結果、600D 印刷された炭素繊維部品は XNUMX MPa を超える引張強度があり、高性能エンジニアリング アプリケーションに適していることがわかりました。

これらの成形法と成型法を適切に活用すれば、炭素繊維板のエンジニアリング特性を高めながら、製造の無駄や複雑さを軽減することができます。さらに、これらのプロセスは、効率的で環境に優しい製造方法の需要も満たします。

プレカットカーボンファイバーパーツを検討するタイミング

カーボン ファイバーのプレカット部品は、設計と製品が最低限の要件を満たす必要がある場合に、優れた精度、効率、一貫性を提供します。これらは、原材料の切断、成形、仕上げを必要としないため経済的です。代わりに、材料はすぐに組み立てられます。これらのプレカット部品は、互換性の均一性が高く、無駄が少ないため、海洋、スポーツ用品、自動車、航空宇宙などのさまざまな業界で非常に人気があります。

カーボンファイバーのプレカット部品には、生産速度の向上やコスト削減など、さまざまな利点があります。 プレシェイプされた部品はすぐに使用できるため、多くの労働力を要する切断プロセスが排除され、リードタイムも短縮されます。 これは、生産スケジュールを満たすために厳密なルールを順守する必要があるため、特に軽量コンポーネントを正確な設計図で製造する必要がある自動車業界で役立ちます。

カーボンファイバーのプレカット部品は精巧で、再現性が高く、精度も優れています。これらの部品は、類似の部品を大量に製造する必要がある航空宇宙産業などでは特に便利です。衛星データによると、プレカットされた部品を一貫して適用すると、高ストレス環境での構造的完全性と性能の確保に不可欠な限界に対する許容度を維持するのに役立つことが示されています。

デザインの複雑さも重要な要素です。プロジェクトに複雑な形状が含まれる場合、メーカーはあらかじめカットされたカーボン ファイバー部品を使用して材料の準備にかかる時間を節約し、代わりに組み立てに集中します。たとえば、多くのカスタム自転車フレーム ビルダーは、あらかじめカットされたチューブを使用して、軽量で非常に硬いフレームを製造しています。

最後に、プレカットカーボンファイバーを使用すると廃棄物が減り、経費を抑えて環境を保護するのに役立ちます。カーボンファイバーを非常に重視しているため、プレカットパーツを使用するのは理にかなっています。なぜなら、カーボンファイバーの各シートまたはロールは、持続可能な製造方法と一致して最大限に活用されるからです。研究によると、従来のバルクカット方法と比較して、プレカットパーツを使用すると、材料の廃棄物を最大 30 パーセント削減できます。

製造工程にプレカットカーボンファイバーを組み込むことで、メーカーは効率、精度、コストの面でより大きなメリットを実現し、さまざまな業界でより幅広い用途に利用できるようになります。

シートの代わりに炭素繊維織物を使用する利点

柔軟性の形成

シートと比較すると、カーボンファイバー織物は複雑な形状や輪郭に耐えることができるため、柔軟性に優れています。この特徴により、ミサイルの先端形状など複雑な形状が求められる作業に適しています。

デザインの細部へのこだわり

生地の構造により、繊維の正確な積み重ねと配向が可能になり、特定の荷重支持部分の強度と性能が向上します。

脆性破壊に対する感受性が低い

構築中、布地は硬いシートよりもひび割れが少なく、そのため、時間の経過とともにパフォーマンスが向上し、結果が再現可能になります。

プロセスのシンプルさ

カーボンファイバー生地は重量が非常に軽いため、切断、積層、樹脂含浸などの作業性が向上し、これらの作業が大幅に容易になります。

ちょっとした作業でも経済的に優しい

より少ない量の生地を使用できるため、細部までこだわった作業に必要な材料コストを大幅に削減できます。

よくある質問（FAQ）

Q: カーボンファイバーを切断する最良かつ最も安全な方法は何ですか?

A: カーボンファイバーを切断する最も安全な方法は用途の範囲によって異なるため、普遍的に理想的な方法はありません。ただし、一般的に推奨される装備には、鋭い糸鋸、カミソリの刃、またはカッターディスク付きの回転工具が含まれます。さらに、発生する粉塵を吸い込まないように、マスクやゴーグルなどの保護服を着用する必要があります。

Q: レーザーカッターを使用してカーボンファイバーを切断できますか?

A: もちろんです! レーザー カッターはカーボン ファイバーに最適なツールです。複雑なデザインや正確できれいなカットが可能で、どんなプロジェクトにも適しています。一方で、レーザー カットには欠点もあります。樹脂が燃えて危険な煙が発生するため、適切な換気が不可欠です。カットした部分の周囲も焦げたように見えるため、後で修正が必要になる場合があります。

Q: カーボンファイバーシートを切断するにはどのようなツールを使用できますか?

A: 細かい歯の刃が付いたジグソー、弓のこ、研磨ディスクが取り付けられたアングルグラインダー、強化された切断ホイールが付いた回転工具など、さまざまなツールを使用できます。より正確に作業したい場合は、CNC マシンまたはウォータージェットカッターを使用できます。

Q: カーボンファイバーを切断する際には PPE を使用する必要がありますか?

A: はい。カーボンファイバーを切断する際、肺は微細な粉塵やエポキシ粒子にさらされるため、防毒マスクやマスクを使用することをお勧めします。目や皮膚を保護するために、安全手袋を着用してください。最も重要なのは、常にヘルメットを着用し、作業場には十分な換気が必要であることです。

Q: カーボンファイバーを直線に沿って切断する最も効率的な方法は何ですか?

A: カーボン ファイバーを直線にきれいに切断するには、ガイド付きの丸鋸とカーバイド ブレードを使用するのが最適です。薄いシートは、カッターナイフの代わりに定規ガイド​​を沿わせて切断できるので、切断が簡単です。圧力をかける前に切断線に切り込みを入れ、希望のピースに仕上げるのが最善です。

Q: カーボンファイバー構造で適切なカットを確実に行うための最良の方法は何ですか?

A: きれいなカットのためには、作業が楽になる高品質の刃を使うことをお勧めします。彫刻の場合は、必ずスラブの境界線の外側でカットし、周囲をやすりで磨いてください。繊維のほつれを防ぐには、10000 RPM を超える高速工具を使用してください。マスキング テープを使用すると、裂け目を大幅に除去でき、境界線に沿ってきれいなカットができます。

Q: 炭素繊維複合材を成形する際にはどのようなプロセスを採用すべきですか?

A: 炭素繊維複合材を扱う際は、複合材用に設計された適切な工具を必ず使用してください。そうしないと、複合材が破損する可能性があります。作業場の換気が十分であることを確認してください。加工中は、切断と研磨は常に木目と平行に行う必要があります。切断工具は摩耗しやすいため、刃はより頻繁に交換する必要があることを常に覚えておいてください。

Q: カーボンファイバーの切断には一般的な金属加工装置が適していますか?

A: 一部の金属切削工具はカーボンファイバーと互換性がありますが、その有効性は重要です。通常の金属切削工具はすぐに摩耗し、使用できなくなったり、加工中に損傷したりする可能性が高くなります。エポキシ樹脂とカーボンファイバーの硬度に耐えられる複合材製造用のシステムや粗研削ホイールを使用することをお勧めします。

参照ソース

1.（ポール・デュデジャ、2018年、pp. 519-527-519-527この研究論文は、炭素繊維強化ポリマー (CFRP) 複合材の切断におけるファイバーレーザーの応用に焦点を当てています。注目すべき点は次のとおりです。

• 従来の非レーザープロセスでは、CFRP の切断は面倒で面倒な作業です。連続波またはパルス ファイバー レーザーを利用すると、これらの欠点の多くを解決できます。
• CFRP の切断中に熱影響部を最小限に抑えるために、電力、パルス持続時間、および送り速度が最適化されています。
• レーザーを使用した複合 CFRP 構造の切断の環境的および安全性の側面についても説明します。

2.（ヘニングス他、2018) この文書では、CFRP 材料が関係する救助活動に適した移動式レーザー切断装置の開発について説明します。主な前提は次のとおりです。

• 車両製造において高強度鋼や炭素繊維強化ポリマー (CFRP) 材料が広く使用されるようになったため、従来の救助ツールの設計は不十分になりました。
• 目指す柔軟なレーザー切断システムにより、熱救助アプリケーションにおける高強度材料と多層構造の効果的な管理が可能になります。
• レーザー切断は非接触で摩耗のない加工方法であり、大きな利点があります。ただし、大きな欠点は、熱による損傷が頻繁に発生することです。フェムト秒パルスレーザーを使用すると、熱影響部を減らすことができます。
• 実験により、最適化されたパラメータを使用すると、熱影響部の幅を 25 μm に制限できることが示されました。

3.（Qin et al.、2022、pp.6361–6370この論文は、CFRP のガスアシストレーザー切断に関するものです。主な結論は次のとおりです。

• 分析は、特に切断幅、切断テーパー、熱影響部を考慮して、レーザーパラメータ（出力、切断速度、補助ガス圧力）から利益を得るように設計された切断実験に焦点を当てました。
• より強いレーザー設定を使用すると、切り口と熱影響部が広がり、高速で切断すると、それらの特徴が最小限に抑えられます。
• 窒素または空気を使用したガスアシスト切断とガスを使用しないガスアシスト切断の切断品質の比較調査により、前者では切断溝のテーパーと熱影響部が減少することが示されました。
• 最も効果的な設定は、レーザー出力: 1.2 kW、切断速度: 1.2 m/分、アシストガス圧力: 0.5 MPa と決定されました。
