了解 G 代码和 M 代码：CNC 编程语言

计算机数控 (CNC) 机器同时兼具精度和生产率，因此它们彻底改变了现代制造业，这并不奇怪。然而，CNC 的功能在于编码中的专业语言，包括 G 代码和 M 代码。这些编程语言是使用 CNC 机器移动、切割和塑造不同材料的指南。无论您是经验丰富的机械师、自学成才的程序员，还是只是想了解零件如何运作的人，掌握 G 和 M 代码的基本知识都是必不可少的。本文概述了这些代码的结构、功能和实际应用。所有这些信息都是从技术角度分析的，并将其应用于机械加工。到那时，您将更全面地了解这些代码如何帮助从航空航天到汽车等各个行业的创新。

CNC加工中的G-Code和M-Code是什么？

G-Code 和 M-Code 在编程中具有相同的用途，即允许 CNC（计算机数控）加工以受控的方式完成机器运行的任务。'

• G代码又称为几何代码，主要负责操作CNC，包括移动、刀具更换和位置切换。例如直线运动G01和圆周运动G02/G03的命令。
• 另一方面，M 代码是指负责与运动无关的机器操作的杂项代码，例如，打开和关闭主轴以及需要执行以使机器运转的冷却液控制。例如，M03 启动主轴旋转，而 M05 停止旋转。

G-Code 和 M-Code 的伴随组合比预定义的 G-Code 路径的线性插值具有更高评估加工操作和技术的可能性，从而取消了其他形式干扰的可能方法。

G代码的定义和目的

G 代码，即几何代码，控制数控机床 (NC) 或计算机数控机床。它主要用于控制运动和执行机器操作，例如定位、切割或钻孔，以将材料修改为特定组件。它增强了特定命令提供的流程的自动化。G 代码将计划转换为物理零件。这使得在加工零件的过程中具有一致性、精确性和生产率。

M 代码的定义和目的

Relief 的杂项代码与 G 代码配合使用非常方便，因为它提供了辅助机器操作的功能，例如所谓的 M 代码。另一方面，G 代码主要涉及工具的定位和移动。

M03 是 CNC 编程中用于使主轴顺时针旋转的命令示例，而 M08 则启动冷却液。通过使用这些代码，可以确保辅助功能的协调运行，这些功能对于加工过程的精度和自动化效率至关重要。

M 代码所针对的加工系统专门用于复杂操作，这意味着操作员可以使用 M 代码控制和监控操作过程中的顺序甚至安全性。随着 CMC 系统的现代化，现在还支持可配置的 M 代码。这种命令到制造的配置已被证明在航空航天、汽车和医疗设备等系统中非常有用，这些系统非常重视可靠性和精度。

G 代码和 M 代码如何在 CNC 编程中协同工作

G 代码和 M 代码集成并同步运行，以规范 CNC 机床运动和操作的规则和参数。G 代码描述了与运动、机床部件位置以及机床切削刃方向相关的细节，例如线性和圆弧插补、轴协调等。除此之外，G 代码还确定切削路径。M 代码（例如主轴启动、冷却液循环和刀具更换）控制辅助功能。编码系统确实具有集成和控制要实现的操作的复杂手段。

例如，在普通的 CNC 程序中，G 代码可以写成“G01 X50 Y50 F100”，其中代码命令切削刀具以直线（线性）方式移动到坐标（X50，Y50）位置，进给量为（F100）。同时，像“M03 S1000”这样的 M 代码使主轴以 1000 RPM 的速度顺时针旋转。结果是材料从主轴上移除，同时消除了猜测并试图找到最佳条件。简而言之，这就是 CNC 的 G 代码的工作原理。

在新型 CNC 系统中，G 代码和 M 代码的集成不断得到改进。现代控制器具有动态代码解释功能，通过消除处理指令时的等待时间，提高了加工效率。正如行业性能数据所示，一些先进的多轮廓 CNC 机器的刀具路径精度为 ± 0.01 毫米，这需要控制代码的完美同步。通过良好的编程，可以对代码进行编程，使这些变化导致最佳循环时间，同时零件质量足够。

G 代码和 M 代码有什么区别？

G-Code命令的主要功能

G 代码（即几何代码）是控制 CNC 机器的基本编程语言。它提供特定的运动和操作，例如定位工具、设置进给速率、选择加工路径等。具有 G 功能的 G 代码（例如 G01 和 M 功能 G 代码）经常与 M 代码结合使用。

• G00（快速定位）：此命令允许刀具在不接触工件的情况下快速重新定位在两点之间，从而减少非切削时间。这些动作对于加快操作速度至关重要，因为操作人员需要相当规律地将刀具定位在各个位置。
• G01（线性插补）：专注于直线切削。它允许用户在切削材料时主动控制刀具路径。用户还可以设置特定的切削进给率，以确保达到材料和表面光洁度。
• G02/G03（圆弧插补）：这些命令可实现顺时针（G02）和逆时针（G03）方向的圆弧运动。它们对于涉及曲线或圆形特征的加工操作非常重要，例如在航空航天和汽车零部件制造中。
• G20/G21（单位选择）：这些命令允许操作员定义他们将使用的测量单位。G20 启用英寸，而 G21 启用毫米，因此适合特定区域或设计需求。
• G 代码是几何代码的缩写，用于指定 CNC 机器的特定操作顺序。该代码指定进给、速度、工具位置和与材料相关的移动路径，以准确控制过程。G 代码中使用了多个 G 和 M 代码。
• G00（快速定位）：此命令将刀具快速移动到选定的传递器而不与工件接触，从而优化非切削时间。这些坐标对于计算刀具路径没有用处。这些命令对于为需要大量重新定位刀具的工艺设置高效程序非常重要。
• G01（线性插值）：此 G 代码对于直线切割至关重要。该命令在切割材料时将进给率与刀具路径相结合，这对于在切割过程中刀具的精确线性啮合非常重要。操作员可以指定进给率，即刀具在与材料啮合时移动的速度，以设置材料去除和表面处理的速率。
• G02/G03（圆弧插补）：这些命令将允许刀具以顺时针方向旋转圆弧运动，而 G03 命令则用于逆时针 G02。这些命令在切割曲线或圆形时至关重要，并在航空航天和汽车行业受到关注。
• G20/G21（单位选择）：这些代码允许操作员对测量单位进行编程，G20 表示英寸，而 G21 表示毫米。此功能对于优化特定区域或设计的操作非常有用。

系统化启用 G 代码现已包含计算机辅助制造等自动化流程，这有助于最大限度地减少所需的修改次数并提高准确性。此外，在多台 CNC 机器中添加反馈回路允许在过程中更改刀具路径，以减少不准确性。了解和使用正确的 G 代码命令对工件的优越性、加工的准确性和整个生产过程的生产率有很大影响。

M-Code命令的主要功能

CNC 加工过程中的非切削操作动作，包括但不限于打开或关闭机器门、打开或关闭冷却液系统以及启动或停止主轴，都归类为 M 代码的杂项代码。G 代码专注于刀具路径和运动，而 M 代码则适用于特定于机器的操作，例如在执行切削操作时设置机器并安全运输机器。此模式范围从 M03（顺时针开启主轴）和 M08（开启冷却液）到 M30（程序结束和重置）。所有这些都是有效运行 CNC 机器功能的基本命令。最重要的是，G 代码掩盖了所有这些命令。它们是刀具运动命令和专注于机器的 M 代码之间的区别。G 和 M 代码必须一起使用才能获得最佳性能和安全加工。因此，正确和组合使用 G 代码和 M 代码可以增加机器内的操作工作流程。

在 CNC 编程中何时使用 G 代码与 M 代码

G 代码有助于指示机床的操作，例如要移动的方向、要遵循的切削路径、要采用的进给率以及要设置的主轴速度。这定义了加工工具移动到所需位置以切削或塑造预定义工件的过程。另一方面，M 代码管理机床的非进给功能，例如打开和关闭主轴、启动和停止冷却系统以及终止程序。

G 代码用于加工，而 M 代码用于控制机器的外围功能。同样重要的是，当 G 和 M 代码分别适当且充分地使用时，这两个代码可实现准确且完整的 CNC 操作。

G-Code和M-Code如何控制CNC机床？

用于机器运动和切割操作的 G 代码

G 代码通过定义机床与动作路径的精确相对运动来修改机器的转向，包括切削运动，从而区分 G 代码和 M 代码。它允许我引导信息，例如以直线或弧线的形式、改变进给率或改变切削深度，从而确保加工正确且一致地进行。最后，它帮助我控制机器如何移动和切削以获得我想要的零件形状。

用于机器功能和辅助操作的M代码

M 代码包含许多程序指令，用于控制 CNC 编程期间的辅助功能和操作以及机器的各种功能。与专注于运动和刀具路径的 G 代码相比，M 代码负责监督对加工不必要的几何运动。这些命令涵盖主轴操作，例如启动、停止和改变旋转方向、激活和停用冷却液、更换刀具以及其他机器状态，包括常规程序停止、模式更改和操作模式更改。

例如，使用的基本 M 代码包括“M03”，用于顺时针启动主轴，“M08”，用于打开冷却液，“M30”，用于在将机器重置为默认或起始位置时结束程序。如今，更先进的 CNC 系统版本还可以支持 M 代码中的复杂功能，例如打开探头、控制安全检查或自动执行托盘更换等任务的机器特定指令。

不同的 CNC 机器制造商提供不同的 M 代码。不同的品牌和机器可能包含额外的 M 代码，这为特定的自定义功能提供了更大的灵活性。FANUC 或西门子等商用 CNC 控制器通常提供详尽的手册，描述有关控制其系统中的 M 代码的操作限制，以确保安全有效地执行所概述的指令。通过正确使用 M 代码和 G 代码，M 代码优化与 G 代码相结合使制造商能够改善工作流程和生产力。

结合 G 代码和 M 代码来获得完整的 CNC 程序

应将 G 代码和 M 代码结合起来，以制定集成的综合 CNC 程序。M 代码和 G 代码是 CNC 机器功能的关键方面。G 代码的主要功能包括定义几何形状以及机器的协调运动，其中包括切削路径和刀具运动。相比之下，M 代码处理辅助功能，包括换刀、主轴激活和冷却液控制。

复杂的几何形状可以通过使用 G 代码命令来构建。例如，计算机控制的机器可以执行的运动包括线性运动 (G01) 和圆周运动 (G02/G03)。相对较新的计算机数控 (CNC) 程序结合了高级功能，例如多个 G 代码命令序列，用于制作复杂的图案或执行多轴切割，公差为 ±0.01 毫米，适用于关键的精密制造任务。M 代码（例如 M03（顺时针旋转主轴）、M06（更换工具）和 M09（关闭冷却液）在后台运行，通过打开和关闭不同的组件以及优化机器的状态。这些操作可以提高制造过程中的运营效率。

高速 CNC 加工的采用越来越受欢迎。同样的报告表明，G 代码和 M 代码的协作是其成功的关键。它们的协作进一步提高了生产率，因为消除了冗余和空闲时间。最值得注意的是同步 G 和 M 代码流程的实施，这可以将周期时间缩短约 20-30%，特别是在汽车和航空航天行业。

目前，现代 CNC 控制器配有模拟工具选项，允许机械师在执行之前确认 G 代码和 M 代码在功能上如何交互。这些模拟有助于识别可能的错误，例如刀具碰撞或不适当的主轴速度，从而增强组合编程策略。G 代码和 M 代码的自动化已被 CNC 制造商完全集成，以在各个行业中形成可靠且精确的工作流程。

一些常用的 G 代码和 M 代码有哪些？

CNC 加工的基本 G 代码（G00、G01、G02、G03）

G00（快速定位）

G00 命令允许将刀具放置在所需位置而不切割任何材料。在操作开始之前，刀具通常以最大机器速度移向所需位置。在不影响生产率的情况下使用该命令来减少所花费的时间是必不可少的。然而，编程必须小心进行，以避免在机器快速运转时发生碰撞。

G01（直线插补）

在 G01 命令中，刀具移动受到限制，并以定义的进给率沿直线切削。此命令有助于执行诸如钻孔、铣削或以线性形状精确切削等任务。例如，在将进给率编程为 500 毫米/分钟的情况下，机器会确保切削刀具以此特定速度移动，从而提高加工零件的精度。

G02（圆弧插补-顺时针）

经常用于计算机数控 (CNC) 编程的 G 代码是 G02。

使用 G02 命令，机器可以顺时针方向切割圆弧，为此，需要根据机器系统定义圆弧的起点和终点以及半径或中心坐标。切割复杂的齿轮齿或复杂的半径需要极高的精度，而 G02 擅长管理曲线路径切割。

G03（圆弧方向插补-左）

G03 命令的特点是沿逆时针方向形成圆弧。此命令通常与 G02 一起使用，适用于复杂设计或 XY 平面上的对称曲线。为了在保持高精度的同时无缝切换圆形和线性路径，必须仔细定义圆弧参数。

G02 和 G03 以及其他 Form G 编码命令是 CNC 加工的基础，因为它们允许工程师编写计算机程序，以控制复杂几何形状的工具和机床的精确运动。高效使用 G 代码可以提高零件质量并缩短零件制造时间，这在当今的制造过程中是必不可少的。

常用 M 代码（M03、M05、M06、M08）

M03（主轴开启 - 顺时针）

当需要主轴顺时针旋转时，会发出 M03 命令，这在使用旋转切削刀具时是必需的。主轴速度使用 Swords 进行编程（例如，S1000 定义主轴转速为 1000 RPM）。M03 的正确拼写和正确的 S 字可定义表面光洁度和刀具寿命，同时也与主轴速度的优化保持着持续联系。

M05（主轴停止）

M05 停止主轴旋转，用于间歇加工或刀具更换。M05 的发出应与安全保证结合使用，以确保在命令主轴停止后不会发生刀具碰撞。当不需要主轴旋转以及设置其他新的编程命令（如 M06）时，主轴经常会停止。

M06（换刀）

M06 同样用于机器中自动更换操作工具。当执行多工具操作时，M06 变得至关重要，因为它有助于在加工过程的各个部分在切削、钻孔和其他彼此不同的工具之间切换。它是自动化带有换刀装置的机器的复杂制造序列的关键组件之一，有助于缩短循环时间并提高生产率。

M08（冷却液开启）

命令 M08 启用冷却液系统，这对于在切削过程中散热和提供润滑至关重要。冷却液不仅有助于延长刀具寿命，还有助于防止过热和减少摩擦。正确使用冷却液可显著提高极端条件下加工过程的效率和准确性，尤其是在铝和塑料部件的高速操作过程中。

与 G 代码命令集结合，M 代码可通过正确同步主轴、刀具以及冷却液和润滑系统来提高 CNC 机器的生产率。与所有其他工艺步骤一样，除了此代码所需的独特设置外，还应遵守安全方法，以达到所需的工作精度、效率和机器生产率。

如何读取和解释 G-Code 和 M-Code？

了解 G 代码命令的结构

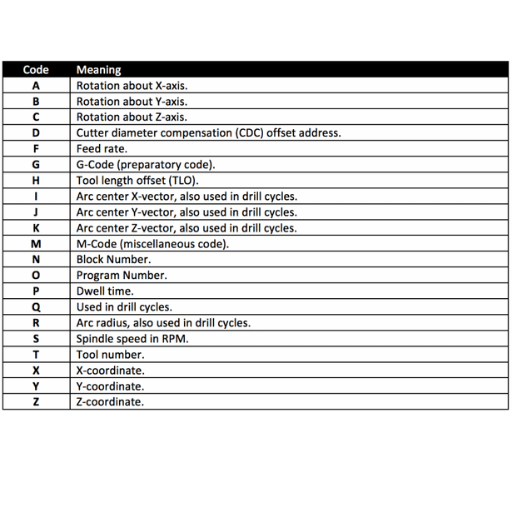

G 代码命令由字母和数字组成。字母表示命令类型，数字表示其参数。例如，G01 G 代码表示线性插值或机器沿直线移动。机器按顺序逐行执行代码行。其他命令可以具有轴值（X、Y、Z）、进给速率 F 或主轴速度 S。G 代码 g 具有特定 G 代码格式的移动和操作。可以使用上述元素的组合来完成移动和操作。在制定和阅读加工指令时，了解系统格式非常重要。

解码 M 代码指令

M 代码是杂项代码，在 CNC 加工中用作辅助命令。这些命令可操纵加工或切割过程之外的操作。这些命令允许控制激活冷却液、停止程序、更换工具，甚至控制主轴。与指示如何移动工具的 G 代码不同，M 代码负责特定于机器的操作，这些操作需要完成才能使加工活动顺利进行。

例如，M05 用于停止主轴，而 M03 用于命令主轴顺时针旋转。M08 是用于打开冷却液的命令，冷却液是冷却刀具和其他可能因高速而过热的机构所必需的。同样，M30 表示程序结束并指示机器重置以进行下一个操作循环。

由于 M 代码针对特定机器进行定制，因此不同制造商或软件的 M 代码可能有所不同。例如，一些先进的五轴 CNC 机器具有额外的专有代码，用于处理更复杂的功能。了解机器的 M 代码结构是成功操作机器所必需的难题的一部分：让发出的命令有效地控制机器。此外，最新的 CNC 软件应用程序使用通用和机器 M 代码的混合来提高生产过程中的生产率和安全性。这些代码在 CNC 编程中不可或缺；它们在 G 和 M 编码过程中阐明设计和最终产品。

读取和排除 G 代码和 M 代码程序故障的技巧

理解 G 代码和 M 代码结构的基础知识

G 代码用于命令 CNC 机器，例如指示机器移动到何处以及设置进给率和切削速度，而 M 代码则处理机器的特定需求，例如打开或关闭主轴或启动冷却液。理解这些代码对于理解程序至关重要。因此，最好从机器的程序员手册开始，其中概述了某些机器功能的相关 G 和 M 代码。

利用模拟器软件

如今的 CNC 仿真程序对于理解和调试程序而言是一笔巨大的财富。这些类型的模拟器可以帮助您在将刀具路径放入机器之前发现错误，例如碰撞、低效移动或错过操作。确保您寻找与您的特定机器型号兼容的软件，以便在测试阶段获得最接近现实的排名。

校对 G 和 M 代码以确保逻辑顺序

确保 G 代码和 M 代码的顺序符合逻辑顺序，以防止操作故障和机器损坏。例如，加工操作应先由刀具选择代码和主轴启动信号进行，然后在程序结束后发出停止主轴和冷却液指示器的命令。机器的意外行为可能源于放置错误的 M 代码命令。

检查坐标和工具内置偏移

在排除故障时，您应始终检查坐标和刀具偏移是否符合零件程序的设置程序。坐标参考错误可能会导致生产的零件出现错误或浪费材料。正确应用 G54 到 G59 等工作偏移也有助于提高可重复过程的机械对准精度。

评估常见错误代码

大多数 CNC 机器都已针对 CNC 操作中出现的大多数问题编制了错误代码。了解如何通过机器的故障排除部分或手册读取这些错误。一些错误（例如由进给速率命令差异或无法识别的命令引起的）只是打字错误或参数设置错误。

程序备份和更新

在故障修复期间，将原始程序与修改后的版本进行比较。最好远程备份原始版本以供个人控制，以避免丢失重要信息。此方法对于跟踪非预期但可能导致错误的特定更改非常重要。

使用调试功能

有时，利用程序调试功能可能会很有效，例如暂时停止代码的某些部分并调试 CNC 机器中的模块而不执行整个项目。M00 或 M01 可选或可编程停止命令有助于对需要进一步检查的代码部分进行沙盒处理。

分析工具性能数据

检查机器输出、刀具磨损和切削力的数据可以发现编程问题，例如进给率和主轴转速设置不正确。不理想的输出值通常可以通过更改 G 代码参数来有效纠正。

如果遵守前面概述的指导方针，读取 G 和 M 代码并诊断其问题可能会变得简单，停机时间也会得到优化。因此，数控机床的效率将会提高。

G-Code 和 M-Code 编程使用什么工具和软件？

用于生成 G 代码和 M 代码的 CAD/CAM 软件

在 G 代码和 M 代码的生成中，我主要使用 CAD/CAM 程序，例如 Fusion 360、Mastercam 或 SolidWorks CAM。这些计算机应用程序使我能够创建零件模型，然后在 CAM 环境中轻松创建必要的代码。这些程序还附带其他功能，例如刀具路径优化、模拟和错误检查，可确保代码在发送到 CNC 机器之前是正确且完整的。

手动 G 代码和 M 代码编程技术

在手动编程 G 代码和 M 代码时，我主要关心的是如何使用相关命令完成任务以及机器的实际工作方式。这包括简单地使用任何文本编辑器通过按顺序编写行并明确定义工具移动、速度和所有顺序来创建程序。此外，我参考了一些制造商的手册和书籍，以检查我必须使用的相关命令以及它们是否与 CNC 控制器组配合使用。虽然这种形式的手动编程占用大量时间，但它允许更大的灵活性，并且在简单任务和/或调整的情况下更容易控制。

G-Code 和 M-Code 模拟器和验证工具

G 代码和 M 代码导出模拟器和验证工具是机器制造的先决条件，用于确认 CNC 程序实施结果的可靠性。这些工具在虚拟环境中显示刀具路径，以确定碰撞、序列顺序或超出约束边界的移动中可能出现的错误。通常，Fusion 360、CIMCO 和 NC Viewer 集成模拟器通过易于使用的装饰和加工过程实现这些目的，这些过程可视化得更加精细。

此外，验证工具还增强了程序员的工具集，使其能够研究切削速度和进给率以及刀具啮合，从而提高精度。通过集成这些服务，企业可以大大降低出错的可能性，避免浪费原材料，并优化 CNC 加工过程中的性能。

我如何学习和提高我的 G-Code 和 M-Code 技能？

学习 G 代码和 M 代码编程的资源

在线教程和课程

现在，我们可以使用 Udemy、Coursera 和 Linkedin Learning 等众多平台，这些平台提供从 G 代码到 M 代码编程的完整课程。这些平台对初学者和熟练的 CNC 程序员都很有用。

制造商 — 特定文件

来自数控机床制造商（如 Haas、Fanuc 和西门子）的文档目录包含有关如何操作和控制他们生产的特定类型的数控设备的详细描述。这些指南包含大量屏幕截图以及最佳实践。

仿真软件

Fusion 360、NC Viewer 等教育软件包包含 NC 代码模拟器，可让您首先看到成品部件。您可以在模拟环境中编辑代码以消除错误。

书籍和指南

Peter Smid 编写的《CNC 编程手册》也是一本受欢迎的指南，因为它详细描述了 CNC 编码中常见的情况。

社区论坛和在线资源

cncZone、Practical Machinist 和 Reddit CNC 等论坛提供了不同的观点，并提供了许多经验丰富的编码员的提示和故障排除指南，从而可以提供丰富的学习体验。

为经验丰富的 CNC 程序员提供高级 G 代码和 M 代码技术

子程序和宏在加工过程中的重要性

通过使用子程序和宏，CNC 加工变得更加高效、灵活和多变。使用子程序（例如 M98/M99）可以重复特定任务，这不仅可以缩短程序，还可以提高程序的清晰度。例如，可以将许多具有不同坐标的钻孔子程序创建为一个仅需调用一次的单一例程。

通过引入宏，可以进一步扩展功能，允许程序员替换他们选择的值来驱动参数。这使得可以使用以 # 表示的变量作为条件语句并创建公式，从而制作出多功能的更改程序。例如，加工参数不必手动传递；相反，当变量更改时，代码将自动更改。这种方法有助于自动更改特定程序，同时降低物理调整错误的数量。

使用 G10 进行偏移

对于可编程偏移，G10 可最大程度地精确地将工件偏移、刀具长度数据或其他参数直接设置到程序中。零点目标的设置不需要手动操作，从而提高调整的准确性和一致性。工件偏移也可以编程，例如 G10 L2 P1 X0 Y0 Z0，这可确保在多种配置中获得相同的值。

同步协调多轴运动

G05（高精度轮廓控制）和 G64（路径控制模式）命令均可实现多轴运动的精确协调。CNC 中的某些高级操作需要多轴同步和同时控制。这可增强形状角部以及用于切割的工具手柄的平滑度，这在高速自动切割机中至关重要。

有效实施的技巧

尝试新的模拟软件方法来评估其效率并保护机器免受损坏。

使用注释和解释来促进对复杂代码部分的理解和协作。

确保您的特定 CNC 控制器支持您的高级命令。

这些技巧使专业程序员能够高效、准确地执行具有挑战性的加工练习。

常见问题解答 (FAQs)

问：CNC编程中G代码和M代码的定义是什么？

答：计算机数控加工中的主要编程语言是 G 代码和 M 代码。G 代码或几何代码用于控制机器的运动及其切削。M 代码或杂项代码控制辅助操作，例如启动和停止主轴、更换刀具以及操作冷却液流。这些代码提供了 CNC 编程的主要元素，使机械师能够准确而精确地制造复杂零件，区分 G 代码和 M 代码。

问：G 代码和 M 代码有什么区别？

答：G 代码和 M 代码之间最关键的区别在于它们的应用。G 代码的主要目的是控制机器的几何形状和运动，例如线性进给和圆弧插补、刀具运动和平面定位。M 代码包含其他功能，例如打开和关闭主轴、更换刀具和控制冷却液。M 代码次于 G 代码，因为后者用于切割和成型工作，而 G 代码 M 代码则为该工作提供辅助功能。

问：如何理解CNC编程中的G代码？

答：G 代码的读取方法是识别数字始终跟在字母后面。例如，G00 表示快速定位，G01 表示线性插值。要有效地读取它们，必须了解常用的代码及其功能。必须记住代码是按顺序排列的，因为它们告诉机器需要做什么以及按什么顺序执行。还应注意，不同的机器可能会以不同的方式解释某些代码，并且还应牢固理解这种解释。

问：哪些 G 代码在 CNC 加工中具有标准应用？

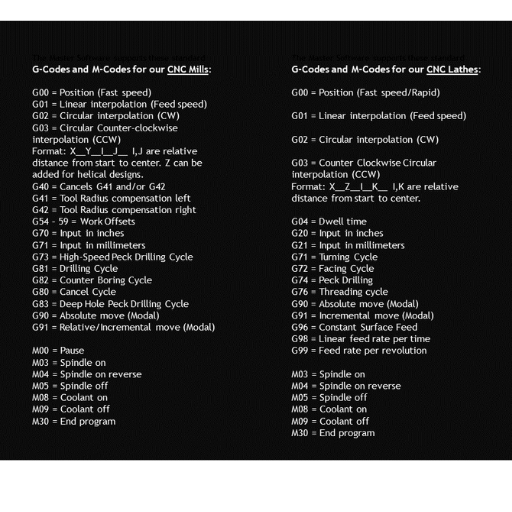

答：CNC 加工中最常用的一些 G 代码是： – G00：快速定位 – G01：线性插补 – G02/G03：圆弧插补（顺时针/逆时针） – G17/G18/G19：平面选择（XY/ZX/YZ） – G20/G21：英寸/毫米单位 – G28：返回原点 – G90/G91：绝对/增量定位 这些代码对于确定不同 CNC 加工过程中的机器运动和切削操作非常关键。

问：在 CNC 编程中，M 代码的作用是什么？

答：在 CNC 编程中，M 代码控制机器的特定非运动相关操作。它们用于其他未处理的活动。例如，M03 以顺时针方向启动主轴，而 M05 关闭主轴；M06 执行刀具更换，而 M08 接通冷却液。从这些示例中，人们意识到需要了解 G 和 M 代码 M 代码是按顺序执行的，并且可以与 CNC 机器参数工作范围内的 G 代码组合使用。

问：在 CNC 铣削中，G 代码和 M 代码用于什么？

答：CNC 工艺整合了 G 代码和 M 代码的使用，以执行和控制所有加工操作。G 代码通过控制切割的方向、速度和深度来协调切削刀具的动作。它还管理线性和圆形插补、钻孔循环和刀具偏移。M 代码确实增加了辅助操作管理，例如控制主轴、冷却液，甚至更换刀具。这些代码允许机械车间和生产工厂完成任何复杂零件的 CNC 铣削任务。

问：CNC加工中G代码和M代码的生成流程是怎样的？

答：在 CNC 加工过程中，G 代码和 M 代码的构造方式多种多样：1. 手动编程：对于简单的零件或修改，经验丰富的机械师可以自己编写代码。2. CAM 软件：代码由 CAD 软件生成的 3D 模型生成并导出。3. ​​对话式编程：许多 CNC 机器都有内部系统，允许操作员输入随后转换为 G 代码的参数。4. 后处理器：这些仪器将 CAM 的输出转换为特定机器的机器 G 代码和 M 代码。没有单一的最佳方法来完成此任务，因此必须选择一种适合零件复杂性和机器操作员能力的方法。

问题：数控机械师在加工过程中需要了解哪些G代码编程，以及如何解决具体问题？

答：G 代码编程中的问题是 CNC 机械师必须解决的问题，例如： 1. 坐标系统和区域系统 2. 坐标补偿和纵向偏移 3. 重复操作的循环 4. 子程序和宏的增量 5. 速度优化作为车床 G 代码中的子程序是最难掌握的挑战之一。 6. 模态和非模态命令 7. 特定机器的特定代码 8. 维修和诊断技能。掌握这些技能可以帮助机械师精确轻松地执行钻孔、车削或铣削任务。

参考资料

1. 解释钻孔加工的 G 代码以用于开放式 CNC 控制器机器 (2021)

• 主要发现：本研究分析了钻孔 G 代码，以提取在开放式 CNC 控制器上进行模拟和执行所需的点。研究结果表明，提取的点与 CAD 软件中可用的钻孔点非常接近，证明了 G 代码在开放式系统中的实用性。
• 方法：开发G代码仿真系统，在模拟钻孔过程之前提取机器G代码的相关点。将这些结果与SolidWorks图纸进行比较，证实了G代码提取的有效性（Hatem 等人，2021 年）.

2.基于PMAC的数控加工中心G代码开发（2014）

• 重要提示：本文讨论了 CNC 加工中心中 PMAC 运动控制的 G 代码生成问题。开发的技术允许使用 G 代码生成固定循环宏，从而扩展开放式 CNC 机床的功能。
• 他们是如何做到的：作者专注于开发 PMAC G 代码运动控制器的子程序，并通过案例编程和加工模拟进行验证（曹等人，2014 年，第 3290 – 3293 页).

3.0G-Code Machina：一款严肃的 G 代码和 CNC 机器操作培训游戏（2021 年）

• 主要发现：本研究提出了一款严肃的游戏，用于教授用户 G 代码和 CNC 机器操作。该游戏提供了一个交互式 G 代码学习环境，无需正式的培训设置。
• 方法：作者实现了基于桌面的 G 代码和 CNC 操作教程培训系统。该游戏具有内置自适应机制，可评估用户的表现并提供反馈和难度不断增加的任务（Daskalogrigorakis 等人，2021 年，第 1434–1442 页)
