掌握钣金折弯半径：精密折弯的终极指南

实现准确性 钣金弯曲 是金属加工的基本形式，对成品的质量和使用有着重大影响。此过程中的一个重要因素是弯曲半径，它影响材料的完整性、结构的强度和设计的整体准确性，尤其是内部弯曲半径。无论是专业人士还是新手，了解不同参数的最小弯曲半径对于零件设计和结构组装都很重要。本指南深入探讨了钣金弯曲半径的概念，讨论了其重要性、物理特性以及如何精确实现它。到最后，您将了解优化弯曲方法的基础知识，以确保每次都能获得成功的结果。

什么是钣金折弯半径？为什么它很重要？

金属板弯曲的半径称为金属板弯曲半径。它在制造自动化中至关重要，因为它会影响最终产品的强度、外观和可用性。如果弯曲半径使用正确，则不太可能发生开裂、材料变形或结构弱点。它还可以保证零件符合设计要求并在预期应用中正常运行。为了在金属加工上获得始终如一的高质量结果，保持适当的弯曲半径至关重要。

了解钣金制造中的弯曲半径概念

在弯曲金属板的过程中，弯曲半径是指弯曲金属时不会损坏金属或使其容易开裂或变弱的最小半径。弯曲半径受金属的类型和厚度、弯曲方式以及预期结果的影响。满足建议的弯曲半径可确保材料失去结构完整性并满足设计特征，这就是为什么它是精确和精细制造工作中需要考虑的重要因素。

弯曲半径对材料特性和零件强度的影响

成品部件的材料特性和整体强度受弯曲半径的影响很大。弯曲半径过小会增加弯曲处形成应力集中的可能性，这可能导致材料以开裂或断裂的形式失效。例如，众所周知，6061-T6 铝合金对急剧弯曲半径很敏感，这可能导致超过伸长极限。一般来说，标准规定延展性材料的最小内弯曲半径应至少为材料厚度的 XNUMX 倍，而延展性较差的金属可以达到厚度的三倍。

此外，弯曲半径选择不当还可能由于弯曲处变薄和材料变形而改变部件的耐用性和功能性。研究表明，弯曲半径圆整有助于通过均匀分散应力来改善材料变形。例如，钢材具有更大的抗拉强度，因此当弯曲半径等于其厚度的两倍时，其在承重应用中的表现要优于弯曲半径较小的钢材。

有限元分析 (FEA) 等先进计算机软件可以预测复杂轮廓的应力集中情况并优化弯曲半径。工程师可以利用该软件计算不同半径对材料的影响，并根据工程标准进行设计更改，同时延长所制造部件的使用寿命。

折弯半径如何影响钣金零件的整体设计和功能

最小弯曲半径显著影响任何产品的结构的稳固性、准确性和生产的可行性。 钣金件较小的弯曲半径往往会增加材料变形（如开裂和起皱）的可能性。例如，延展性较低的金属，如铝合金，其脆性远高于钢，因此需要较大的弯曲半径才能避免断裂。

从设计角度来看，弯曲半径会影响特定部件的测量值和整体角度精度。预定义的弯曲半径可以产生均匀的角度，这对于需要精密配合的部件（如汽车和航空航天制造）至关重要。此外，还需要考虑回弹（增强材料恢复到其原始形状的趋势），因为它有可能使弯曲变得不太准确。研究表明，较小的半径弯曲具有较大的回弹，必须在设计和制造中加以补偿，尤其是在半径较小的弯曲情况下。

实际上，选择合适的弯曲半径可以提高抗疲劳性和负载能力。工程计算表明，较大的弯曲半径可以减少金属部件弯曲线上的应力集中，从而增加部件可承受的循环次数。例如，较大的半径可以增加重型机械中使用的金属板底盘的使用寿命，这些机械会面临循环载荷。

更小的半径也会增加工具成本，因为金属需要更大的力才能弯曲。生产金属部件所花费的时间和运营成本都会增加。具有成本效益的最佳弯曲半径设计需要尽可能地考虑功能要求。

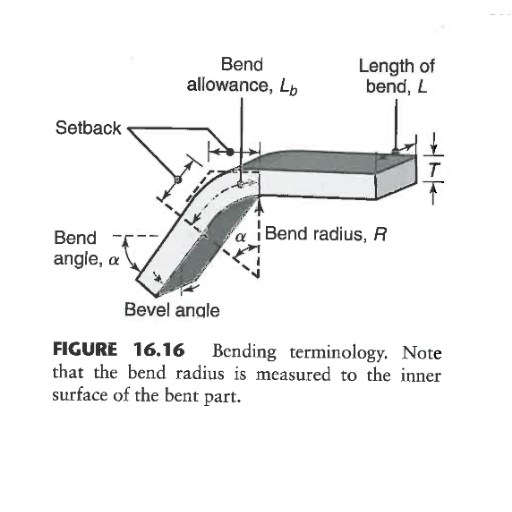

如何确定不同材质的最小弯曲半径？

影响最小弯曲半径的因素：材料厚度和类型

最小弯曲半径受材料厚度及其类型或成分的影响很大。通常，较厚的材料更耐变形，因此需要较大的弯曲半径。这是因为弯曲处内侧的材料纤维被压缩，而外侧的材料纤维被拉伸。材料越厚，承受的压力就越大。例如，钢和铝等金属在弯曲时，目标半径应为材料厚度的 1-3 倍，否则开裂和变弱是不可避免的。

材料的类型也会显著影响最小弯曲半径。铜和铝等延展性金属比高强度钢或钛具有更大的柔韧性。因此，较软的金属可以承受较大的变形，而较硬的金属则会断裂。ASTIM 和 ISO 还制定了行业指南，规定了特定材料的建议弯曲半径。据估计，退火铝需要的弯曲半径范围为 1 到 2，而高级钢需要的半径约为 2.5 到 3。

其他因素包括材料的回火或热处理状态，因为硬化材料通常延展性较差，需要较大的弯曲半径。制造商和设计师必须考虑这些特性以及机械测试结果和实际操作需求，以实现最有利的弯曲，同时将材料损坏降至最低。

使用常见钣金材料的折弯半径参考表

弯曲半径参考表是工程师和制造商在处理金属板时非常有用的平台，它提供了计算不同材料最小弯曲半径的初始点或起点。这些表格通常考虑材料类型、厚度和韧性等因素。例如，铝合金 5052-H32 建议最小弯曲半径为材料厚度的 1 倍。相比之下，更坚韧、延展性更差的 6061-T6 合金可能需要 2 到 3 倍的弯曲半径与厚度比，否则它们会破裂。

例如，冷轧钢的弯曲半径建议值往往是不同等级和状态的 II/T 比的 1 到 1.5 倍，因为材料能够在弯曲处保持其结构。与碳钢相比，冷轧钢的强度更高，延展性更差， 不锈钢可能需要 弯曲半径较大，通常介于 II/T 厚度比的 1.5 至 2.5 倍之间。相比之下，铜和黄铜延展性极佳，需要的最小弯曲半径等于或略高于柔韧材料的厚度。

选择应与涉及模具类型、工具、弯曲角度和其他相关参数的生产方法相匹配。此外，应用大于表中规定的最小半径的弯曲半径有助于通过减少弯曲区域的残余应力来提高耐用性，从而提高在恶劣环境下的长期性能。遵循这种方法可确保可靠且可重复的弯曲，从而通过结构和功能检查。

根据材料特性计算最小弯曲半径

为了估算与材料特性有关的最小弯曲半径，下面列出了一些重要提示。

1. 材料类型：各种材料的延展性和抗拉强度不同，这直接影响其弯曲性。与较硬的材料相比，较软的金属往往具有更好的弯曲性。例如，铝通常比​​不锈钢具有更好的弯曲性。
2. 材料厚度：较厚的材料以较小的弯曲半径弯曲时，通常会出现开裂和变形。建议根据材料厚度增加弯曲半径。
3. 材料延展性 材料在不断裂的情况下拉伸的能力决定了可达到的弯曲半径。延展性越高的材料弯曲半径越小。

一般而言，对于延展性金属，最小弯曲半径至少等于材料厚度的 1 倍，对于延展性较差的金属，最小弯曲半径至少等于材料厚度的 2-3 倍。要获得准确的数字，请务必查看制造商或工程来源的文档。

钣金折弯半径的行业标准是什么？

各种金属板厚度的常见弯曲半径指南

• 厚度低于 1/8 英寸：通常建议弯曲半径等于材料厚度。
• 厚度从 1/8 英寸到 1/4 英寸：弯曲半径通常为材料厚度的 1.5 到 2 倍。
• 厚度超过 1/4 英寸：建议弯曲半径为材料厚度的 2 到 3 倍，以避免在施加弯曲力时出现开裂或变形。

此类规则应根据给定材料的具体属性进行检查。询问给定行业市场内的供应商或标准来源总是有意义的。

不锈钢与其他材料的弯曲半径标准差异

与铝或低碳钢相比，不锈钢的强度更高，因此弯曲半径也更大。对于不锈钢，弯曲半径为材料厚度的 2 到 3 倍可最大程度地降低开裂的可能性。但是，像铝这样可塑性更强的材料通常限制较少，弯曲半径可以是材料厚度的 1 到 2 倍。请务必查阅特定于材料的指南或供应商建议，以获得最佳弯曲实践。

钣金设计中​​遵循行业标准的重要性

通过遵循钣金设计行业标准，最终产品可以保持一致性、可靠性和安全性。根据我的个人经验，遵循这些规则可以最大限度地减少出错的机会，限制材料的浪费，并确保适合制造工艺。它还增强了设计和生产部门之间的合作，因为这些标准设定了最低的期望和质量水平。这最终简化了生产过程，提高了生产效率，同时以更具成本效益的方式实现了质量标准。

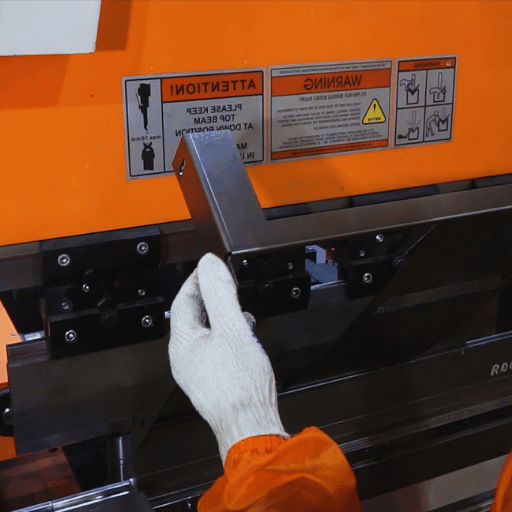

折弯半径如何影响钣金零件的设计和制造？

弯曲半径对法兰长度和弯曲余量的影响

折弯半径会影响钣金件的凸缘长度和折弯余量。折弯半径的增加将需要使用更多材料来完成折弯，从而改变折弯余量（即折弯曲线中使用的材料）的测量值。同样，凸缘长度（从边缘延伸到折弯的部分）也会受到半径的影响，因为较大的半径可能会改变零件的平面布局尺寸。如果在考虑折弯半径的情况下控制前面提到的所有因素，则零件的尺寸将是准确的，并且在制造过程中不会变形或失效。

平衡钣金设计中​​的形式、功能和可制造性

学生将学习有助于在任何钣金设计中​​实现形状、功能、可制造性和形式之间的平衡的多种策略和流程。例如，必须考虑组件和特征的用途及其形状，同时还要考虑生产效率。其他策略包括消除难以制造的复杂几何形状、使用满足所需性能和可制造性水平的材料，以及考虑一般公差和制造可能性。在设计阶段与制造团队合作至关重要，这样可以在早期阶段查明可能出现的困难，从而确保在不牺牲设计质量或功能的情况下实现具有成本效益的生产。

设计具有最佳弯曲半径的零件的策略

遵循材料指南

查阅材料规格，确定所选材料的最小弯曲半径。此步骤有助于避免弯曲阶段出现开裂或变形。

遵守行业规范

适用时采用行业标准惯例。例如，对于许多金属而言，弯曲度至少为材料厚度的 1.5 倍是一般经验法则。

考虑厚度的变化

某些材料的厚度增加意味着必须增加弯曲半径以避免过度应力或断裂。始终按材料厚度的比例增加弯曲半径。

使用模拟工具检查

应用计算机模拟或有限元分析（FEA）检查应力系统并检查设计的弯曲半径是否满足性能标准。

采用均匀弯曲半径

为了减少制造时间和工具成本，请标准化零件内所有弯曲的半径。确保对每种材料类型施加适当的弯曲力。

与制造商交谈

与制造团队合作，根据可用的工具和设备验证设定的弯曲半径。

使用什么工具和机器来实现精确的弯曲半径？

用于创建不同弯曲半径的折弯机工具选项

每台折弯机都通过使用预先设定、预先确定和编程的工具组合来实现特定材料所需的设计特征和规格，以实现准确且可重复的弯曲半径。选择合适的工具通常包括考虑材料厚度、材料类型和指定的弯曲角度。

V 型模具

V 型模具因其相对广泛的灵活性而成为最广泛接受的工具选项，可覆盖各种材料厚度。通常，V 型开口的宽度决定了可实现的最小弯曲半径。对于较薄的材料，最好使用较窄的 V 型模具开口（例如 6 毫米或 0.25 英寸），因为这样可以产生较小的半径。相反，较厚的材料使用较宽的开口（例如 25 毫米或 1 英寸）可以更有效地加工。

鹅颈冲头

鹅颈冲头效率极高，可实现更深的弯曲，且不受冲头形状干扰，并可实现冲头形状提供的复杂几何形状。鹅颈冲头可轻松在铝和低碳钢中实现急弯和小半径弯曲。

弧形模具

半径模具可以有效地执行具有一致半径的弯曲，同时还很锋利。此类模具通常适用于汽车和航空航天行业中必须减轻应力集中的关键工艺。2 毫米半径模具可为 3 毫米板材提供恒定的弯曲轮廓，变形仅为 2 毫米。

旋转折弯工具

旋转弯管机采用旋转模具机构，可在不给材料表面留下太多痕迹或变形的情况下实现弯管。其适用范围包括多个半径，是精细饰面和抛光板材的理想选择，包括但不限于不锈钢。

可调模具组

这些多功能工具只需一个工具即可实现半径可调。它们特别适合于生产不同类型的弯曲件，因为它们最大限度地减少了更换工具的需要。

选择工具的关键考虑因素

材料类型和厚度

每种材料类型都有建议的最小弯曲半径，以降低开裂和变形的风险。例如，冷轧钢需要的弯曲半径平均为材料厚度的 1 倍，而铝则需要高于 2 倍以避免断裂。

公差要求

更严格的公差对多步骤工具的要求更高，使得 CNC 可调模具对于多次弯曲获得一致的结果至关重要。

刀具磨损与维护

定期检查折弯机工具对于准确性至关重要，尤其是考虑到最小弯曲半径时，因为最佳性能会受到很大影响。未维护的工具会因弯曲半径不一致而导致更高的浪费和返工。

整体选择折弯机工具不仅可以保证精度，还可以通过最大限度地减少设置时间和材料移动问题来提高生产效率。

空气弯曲与底部弯曲技术在实现所需半径方面的作用

空气弯曲和底部弯曲都是金属制造领域广泛应用的工艺，每种工艺都有其独特的优势，具体取决于所需的弯曲半径、材料厚度和精度要求。

气弯

空气弯曲是最灵活的工艺之一，也是制造业中使用最广泛的工艺之一。在空气弯曲工艺中，冲头将部分工件材料压入模具中，由于回弹，工件和模具之间不能完全接触。此方法有助于使用相同工具实现各种弯曲角度和半径。需要密切监测模具开口、冲头穿透、材料特性和其他参数等因素，以实现所需的半径。在大多数情况下，空气弯曲的预期内半径是 V 型模具开口的 16% 到 20%。例如，V 宽度为 1 英寸的工件预计内半径在 0.16 到 0.2 英寸之间。这种方法适用于轻量化应用和多种材料类型，但可能需要进行调整以考虑不同材料回弹的变化。

触底

压底也称为压印或底部压配合，是一种将材料逐渐压入模具直至完全接触，从而锁定弯曲半径的方法。与空气弯曲相比，这种方法具有更高的准确性和可重复性，同时回弹最小。压底的优点是内半径主要由冲头半径决定。这使得实现更严格的公差和更小的弯曲半径变得更容易。另一方面，压底需要对工具和折弯机系统施加很大的吨位，从而导致磨损增加并需要更坚固的材料。例如，在较厚的不锈钢板上压底小半径弯曲通常需要 2-3 倍的空气弯曲吨位。

选择技术时要考虑的因素

材料类型和厚度：

• 空气弯曲对铝等较软的材料具有很好的适应性，但是，像高碳钢这样较坚韧的材料最好采用底部弯曲。

工装及设备产能：

• 与空气折弯相比，底部折弯所需的专用工具较少，而空气折弯需要精密的模具和强大的折弯机装置来承受更大的力。

成本管理策略：

空气弯曲可提高速度并减少工具更换，这对中小批量生产非常有利。底部加工最适合用于精度和精密度至关重要且输出变化很小的情况。

如果制造商理解底部选项和空气弯曲带来的相对优势，那么他或她将能够根据特定项目要求、精度规定、材料效率和总体成本优化其弯曲工艺。

用于测量和验证弯曲半径的专用工具

在测量和验证弯曲半径时，需要使用半径计、数字量角器和 CMM 机器等专用工具进行正确和准确的测量。数字量角器可以精确测量角度，半径计可以将设定的半径弯曲与模板弯曲进行比较，而 CMM 可以对弯曲尺寸进行详细的四维验证。每种工具都是根据给定设计的精度需求和实践来选择的。

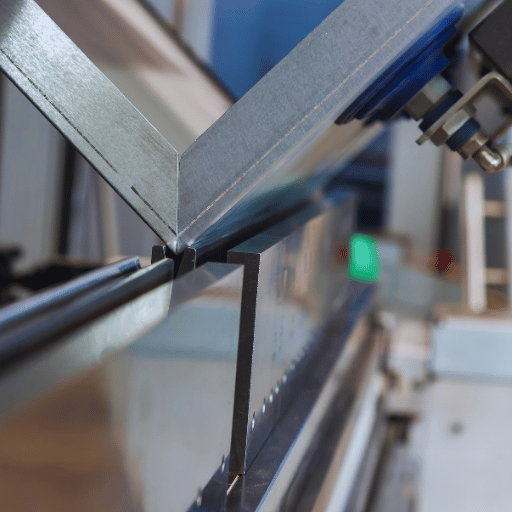

制造商如何确保弯曲半径一致且准确？

设置和操作折弯机的最佳实践

为了实现一致且精确的弯曲半径，制造商需要遵循以下列表中规定的基本做法。

• 车间机器的定期维护和校准：定期校准折弯机，以确保测量精度并防止因磨损或其他环境影响而产生偏差。
• 使用正确的工具：选择适合指定材料类型、厚度和弯曲半径的工具，以消除错误。
• 调整关键参数，例如：根据材料规格和项目要求设置适当的折弯速度、压力和模具位置，以及要达到的折弯半径。
• 验证材料属性：确保组件厚度和抗拉强度的设计规格具有规定的范围，因为偏离该范围可能会影响弯曲精度。
• 初步：使用您想要使用的材料的测试样品材料，设置您认为最有效的方法，运行多个测试，并根据需要进行调整，直到实现您满意的设置，然后您将使用该设置开始全面生产订单。
• 操作期间持续监控：在操作期间，使用数字量角器或半径计和其他工具在各个点进行测量，以确保在整个操作过程中遵守设计规范。

仔细观察这些步骤将有助于制造商实现更好的准确性和可靠性，同时进一步减少出错的机会。

保持多个零件弯曲半径一致性的技术

1. 使用精密工具： 确保工具和模具符合高标准，并能够在重复操作中保持相同的弯曲半径。此外，还要确保工具得到维护和清洁，因为不一致的工具是一个问题。
2. 标准化材料特性： 处理具有相同厚度和成分的材料，以便在弯曲时几乎没有差异。事先对材料进行测试，以确保它们适用于设备和设定的规格。
3. 定期校准设备： 弯曲机应时常重新校准其角度、力和半径设置，以确保标记的准确性。使用带有可编程控制的自动化系统可提高弯曲过程的可重复性。
4. 利用可重复设置参数： 每项工作都必须具有可重复且已知的设置参数。这包括模具位置、​​压力设置和对齐以及其他因素，以制造出均匀的部件。
5. 实施质量检查： 生产过程中需要每隔一定间隔使用模板和仪表进行检查，以实时检查弯曲半径并在必要时修改弯曲半径。

通过这些策略，制造公司可以增强生产具有一致弯曲半径的零件的能力，从而确保所有零件符合设计和质量标准。

验证弯曲半径精度的质量控制措施

弯曲半径精度需要复杂的技术来同时高水平地监控质量。下表列出了一些可以高精度地实现此目的的系统。

3D激光扫描

3D 激光扫描设备能够对弯曲轮廓等特征进行非接触式测量。现代系统能够获得精度高达 ±0.02 毫米的几何数据。这种方法允许在生产零件时对其进行分析，确保它们符合设计要求。它适用于复杂或公差严格的应用。

坐标测量机 (CMM)

CMM 能够高精度地测量弯曲半径。许多系统可以达到微米级的精度。这确保弯曲半径的偏移量尽可能小。CMM 还具有存储测量数据的能力，这对于获取可追溯性信息非常重要，这在航空航天和汽车领域非常重要。

数字分析工具

先进的数字轮廓集成系统使用激光或视觉传感器在几秒钟内测量零件的弯曲半径。这些工具可加速集成阶段，通常与 CAD 系统相连，并允许直接比较测量值和理论值。此类集成有助于简化审批流程。

生产过程中的力-扭矩感应

通过在弯曲设备中插入力矩传感器，可以实时评估弯曲过程中出现的不准确性。施加力的变化可能与弯曲半径的问题有关，因此，在零件进入下一生产阶段之前可以采取适当的措施。

统计过程控制（SPC）

借助 SPC，弯曲半径随时间的变化是可以捕获和分析的众多数据点之一，有助于确定是否需要采取任何措施来保持已确定的趋势。控制图可让制造商捕获和缓解可能导致缺陷的工艺变化，从而减少浪费并确保工艺可靠。

与参考样品的比较分析

制造商可以使用便携式测量系统来测量所提供的样品弯曲半径的差异，从而轻松检查生产部件是否符合简单的参考样品。

使用标准方法时，测量弯曲半径的准确性可能会受到影响，但这些最先进的方法和设备协同工作不仅可以确保质量，还可以提高效率，同时减少因返工和材料浪费造成的成本影响。

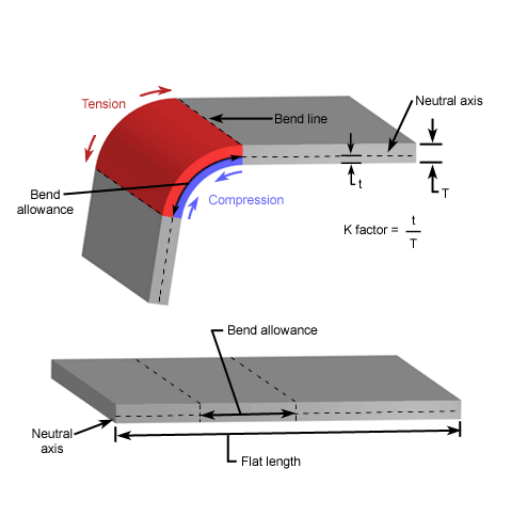

实现正确的弯曲半径有哪些常见的挑战和解决方案？

处理回弹和材料变化

回弹是指材料在弯曲后恢复其原始形状，这会导致所需弯曲半径出现差异。屈服强度和弹性模量等机械性能对这种影响有很大影响。例如，与铝等较软的材料相比，不锈钢或钛等高强度合金的回弹更大。

为了抵消回弹，精确过度弯曲也是有效的，即允许材料稳定到所需位置，并将弯曲角度设置为大于要求的角度。有限元分析 (FEA) 工具对于评估不同材料的回弹行为并相应地优化其弯曲参数非常有用。

材料的变化（例如表面层、厚度和化学涂层）是导致难以实现所需弯曲半径的一些因素。这些不一致会影响材料在应力下的行为，并可能导致不良结果。例如，材料厚度的 ±5% 变化会极大地影响弯曲的精度。

这些问题通过使用采用实时监控系统和自适应控制技术的先进制造解决方案得到解决，这些技术有助于在生产零件时确定最小弯曲半径。可弯曲部件具有内置传感器，可识别材料特性的差异并自动调整施加的力。这提高了准确性并减少了错误。此外，退火等一些预处理工艺可以使材料特性更加均匀，从而降低可变性并有助于获得更好的弯曲效果。

这些方法得到了经验数据的支持，这些数据证实，在自动化环境中，自适应技术可在高产量情况下将弯曲重复性提高 30%。制造商对​​预测模型进行有效调整，将回弹和材料差异考虑在内，以在满足设计要求的同时实现一定的质量水平。

克服小半径和厚材料的局限性

弯曲厚材料（尤其是半径较小的材料）是一项挑战。这些挑战包括材料开裂的风险、工具过度磨损和尺寸不准确。它们都是由于应力集中导致柔韧性降低而造成的，这在弯曲厚材料时很常见。

为了解决这些挑战，多步和旋转拉弯技术等先进弯曲技术已被证明是有用的。多步成型通过保持材料的完整性同时将应力分布在多个阶段来防止开裂；因此，变形由多个步骤中的多个动作控制。在旋转拉弯中精确控制压模和心轴位置可降低在尝试形成紧密半径时出现变形缺陷的可能性。例如，与传统方法相比，专门设计的适用于厚材料的心轴可以将椭圆度降低高达 40%。

材料科学的进步有助于进一步改进厚型材。高强度合金和其他材料已经得到发展，它们在厚型材中具有优化的延展性，可用于更具挑战性的应用。研究表明，采用某些预处理方法（如热处理或晶粒细化）可将厚型材的延展性提高高达 25%。这使得在不损害结构完整性的情况下实现更紧密的半径。

在设计阶段使用模拟软件有助于预测材料在受力时的行为。它可以帮助制造商在实际生产开始之前确定最佳弯曲角度和要实施的工具设计，从而节省宝贵的时间并降低费用。研究表明，将模拟与实践相结合可以减少 15% 的材料支出，同时减少对生产工具所需修改的次数。

通过采用这些先进的方法和工具，制造商可以有效地解决厚材料中小半径弯曲的问题，在遵守具有挑战性的设计规范的同时保证卓越的结果。

解决复杂钣金零件的折弯半径问题

在寻找解决复杂钣金件弯曲半径问题的解决方案时，制造商可能会面临多种挑战，例如开裂、回弹、材料变薄和工具磨损。必须实施有效的缓解和故障排除方法来保护最终产品的完整性和功能性。

1. 弯曲时开裂

只要弯曲半径太小，超出材料的延展性极限，就会发生开裂。研究表明，将弯曲半径增加到材料厚度的 1.5 倍，可以最大限度地降低开裂的可能性。此外，采用热处理来增强延展性或选择具有更高伸长率的优质合金可以显著减少这一挑战。

2. 管理回弹

回弹可以定义为材料在弯曲后恢复弹性，这会对最终形状的精度产生负面影响。高强度钢材料由于其屈服强度较高，往往更容易回弹。作为一种解决方案，制造商可以集成过度弯曲技术或采用 CNC 折弯机系统，以自动实时调整回弹。数据显示，具有精确控制的先进折弯机系统能够将回弹偏差减少高达 20%。这使得标准化所有弯曲的最小半径成为可能，而不仅仅是预测平均值。

3. 材料的超极限变形和减薄

对于伸长率较低的部件，过度减薄可能特别成问题，因为这可能导致部件完整性不足。在模拟软件中，FEA 工具可以精确评估可能存在问题的减薄区域。对于弯曲和减薄操作，模具开口与板材厚度的适当比率是材料厚度的 6 倍至 10 倍。此比率可改善弯曲过程中材料上的应力分布。

4. 工具的兼容性和磨损

工具不一致会导致弯曲缺陷或不一致。高级高强度钢由于强度高、厚度厚，会显著磨损工具。使用耐磨材料（如碳化物涂层工具）可将工具寿命延长 30%。此外，通过精确对准工具（定期使用精确的测量工具检查）可实现一致的弯曲。

故障排除的新兴趋势

制造商正在转向基于数字的解决方案，如实时数据收集和自适应控制，以提高故障排除效率。例如，弯曲设备和机器可以安装支持物联网的传感器，以监测生产过程中的应变和变形。通过分析生产数据并在传感器的帮助下进行调整，可以在首次生产运行中将缺陷减少 25%。

认识到这些挑战并采用建议的解决方案将使制造商即使在最复杂的设计中也能取得最佳效果。先进的加工方法、先进的材料处理程序和现代技术都极大地有助于提高生产率并降低与钣金部件低弯曲半径相关的成本。

常见问题解答 (FAQs)

问：折弯半径是什么？为什么它在金属板折弯中很重要？

答：弯曲半径是弯曲弧的半径。在精密钣金加工领域，它始终至关重要，因为它会影响最终产品的结构完整性、美观性和功能性。弯曲半径决定了最小凸缘长度，影响弯曲扣除，还控制了弯曲区域的强度。了解弯曲半径对于准确、适当地设计钣金零件而不冒材料故障的风险至关重要。

问：最小弯曲半径通常如何计算？

答：大多数情况下，最小弯曲半径必须是板材厚度的一定倍数。对于大多数材料，最小内弯曲半径通常为材料厚度的 1 到 3 倍。这完全取决于具体材料的特性，例如延展性和抗拉强度。必须参考材料指南或进行实验才能找到特定工件的正确最小弯曲半径。

问：在金属板成型中，哪些考虑因素会影响弯曲半径的选择？

答：在选择弯曲半径值时，有许多重要的考虑因素：1. 材料厚度和类型 2. 弯曲角度 3. 材料特性：延展性和抗拉强度。4. 工具的可用性 5. 美观考虑 6. 功能考虑 7. 法兰长度 8. 公差 9. 弯曲方向 10. 车间能力

问：弯曲方向对最小弯曲半径有何影响？

答：弯曲方向对于弯曲的最小弯曲半径区域很重要。沿纹理方向（或卷绕方向）弯曲金属板通常需要比沿纹理方向弯曲更大的弯曲半径。这是因为材料在纹理方向上通常不太具有延展性。在设计由金属板制成的零件时，始终牢记弯曲方向，以便所选半径适合弯曲的材料和方向。

问：如果使用的弯曲半径太小会发生什么情况？

答：内半径小于正常值可能会导致一些问题：1. 材料开裂或断裂 2. 更大的弹簧堆 3. 弯曲处材料进一步变薄 4. 弯曲不稳定 5. 零件疲劳寿命短 6. 应力集中增加 7. 锋利的边缘造成安全隐患。过度使用材料的最小弯曲半径规范来抵消这些问题会有所帮助，但事实上不建议这样做。

：材料厚度与折弯半径的选择有何关系？

答：在钣金加工中，材料的厚度决定了弯曲半径的选择。在大多数情况下，如果弯曲半径小于要求，较厚的材料更容易失效。最小弯曲半径通常以材料厚度表示，例如 2T 或 3T，其中 T 是厚度。此外，厚度决定了弯曲中性轴的位置，这会影响弯曲扣除和可弯曲状态下零件的精度。

问：在金属板弯曲过程中，有哪些方法和仪器可以精确测量半径？

答：在任何情况下，都必须测量金属板弯曲时的每个半径以确保准确性。常用的工具和技术包括：1. 半径计或圆角计 2. 坐标测量机 (CMM) 3. 光学比较仪 4. 3D 扫描仪 5. 轮廓投影仪 6. 带半径尖端的数字卡尺 7. 半径模板 8. 带边缘检测软件的视觉系统使用这些工具可确保可靠地测量内弯曲半径，以满足现代精密测量所需的准确性和一致性 钣金加工.

问：如何找出特定弯曲半径的最小法兰长度？

答：对于半径 R 和材料厚度 T，确定最小凸缘长度的程序如下：1. 考虑弯曲余量 (BA) 2. 结合模具开口和冲头鼻尖半径等工具限制 3. 包括成型夹持长度 4. 必要时添加修整余量 接合工具时，凸缘长度统计上至少是材料厚度的两倍，弯曲半径也是如此。尽管如此，为了准确扣除，建议使用软件或参考弯曲扣除表。

参考资料

1. 凸模轮廓半径和板材排列对双层板材 V 形弯曲回弹的影响

• 作者： 潘卡吉·库马尔·夏尔马、维杰·高塔姆、A·阿加瓦尔
• 出版日期： 2022 年 6 月 28 日
• 概要： 本研究分析了冲头半径和板材设置对 AA1050/SS430 层压板 V 型弯曲过程中回弹行为的影响。研究发现，冲头半径和层压板的配置共同对回弹有显著影响。研究还确定，最小化冲头轮廓半径可减少回弹现象，尽管层配置对回弹控制也很重要。
• 方法： 本研究进行了试验并运用有限元分析（FEA）进行验证，将模拟结果与试验结果关联起来，探讨所选参数对回弹效果的影响。

2. 凸模半径和板厚对 V 形弯曲回弹的影响

• 作者： R. 拉杰什
• 出版日期： 2017
• 概要： 本文研究了 V 型模具弯曲过程中冲头半径和板材厚度对回弹的影响。结果表明，冲头半径越小，回弹越小；板材厚度越大，回弹越大。本研究试图阐明需要更好地理解的关系，以提高弯曲部件回弹预测模型的准确性。
• 方法： 该研究采用有限元建模 (FEM) 技术来捕捉 V 型模具弯曲过程并估算回弹，然后通过实际实验予以证实。

3. 冲头轮廓半径对横焊拼焊板V型弯曲回弹的影响

• 由： 维杰·高塔姆、帕文·库马尔、阿迪提什瓦尔·萨兰·辛格·迪奥
• 出版日期： 2014 年 7 月 1 日
• 概要： 本研究的目的是分析在 V 型弯曲操作过程中，冲头轮廓半径对横向焊接的拼焊板 (TWB) 部件回弹的影响。本研究的结果表明，冲头半径对回弹有重大影响，因为半径越小，测量到的回弹值就越高。该研究进一步解释了由于拼焊板配置而产生的挑战。
• 方法： 作者采用实验工作和有限元技术来评估回弹，并根据物理测试验证了数值模拟结果。

4. 用有限元模拟方法分析冲头半径和板材厚度对高强度钢 V 型弯曲回弹的影响

• 由： 维杰·高塔姆、帕文·库马尔、阿迪提什瓦尔·萨兰·辛格·迪奥
• 发表于： 2012
• 概述： 本文分析了冲头半径和板材厚度对高强度钢 V 型弯曲循环中回弹的影响。研究发现，冲头半径越小、板材越薄，回弹越大。研究强调，在弯曲工艺设计中，需要特别注意这些标准。
• 研究方法： 本研究采用有限元建模和回弹预测模拟来分析额外的参数效应并验证实验结果。
