阳极氧化和电镀铝：主要区别解释

可以对铝进行阳极氧化或电镀，以增加其耐用性和美观性。它们的机制、优点和应用范围各不相同，但都试图改善表面的性能。在这篇博文中，我们将比较阳极氧化和电镀的过程，同时逐步剖析它们的工作原理。我们将研究这些工艺与铝表面相互作用的方法、它们的优缺点以及它们最适合的用途。航空航天和消费品行业等行业将从它们的理想应用中受益。最后，观众将充分掌握这些方法，以了解在选择最能满足他们要求的选项时要遵循的注意事项。

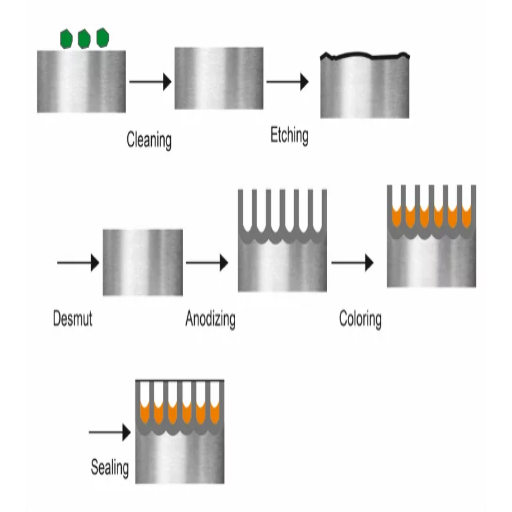

铝的阳极氧化工艺是什么？

阳极氧化是一种电化学过程，通过增强铝表面现有的氧化层来提高铝的耐腐蚀性。阳极氧化操作需要将铝浸入电解质介质中，通常由硫酸组成，同时电流通过该介质。该过程可控制氧化，从而形成坚固的保护层，该层是铝的一部分，而不是涂层。阳极氧化可提高表面硬度、增强耐磨性，并允许着色和密封。因此，它广泛用于航空航天、汽车和建筑设备。

阳极氧化如何增强耐腐蚀性能？

阳极氧化是一种受控工艺，在给定的铝表面上产生一层厚而均匀的氧化层，从而提高耐腐蚀性。形成的这层是阳极的和非反应性的，对铝基材起被动作用，大大降低了腐蚀的可能性。阳极氧化涂层对于装饰应用来说很薄，厚度为 5 至 25 微米，而对于 工业或船舶应用，厚度可达 60 微米。阳极氧化表面还可以使用独特的化合物来封闭孔隙，从而进一步提高耐腐蚀和耐磨性。

硫酸在阳极氧化过程中起什么作用？

阳极氧化过程中使用的最重要电解质之一是硫酸，它有助于在铝表面形成可控的氧化层。在阳极氧化过程中，硫酸提供一种酸化溶液，使电流能够流过铝基板并从另一侧流出。这会形成多孔氧化铝层。硫酸浓度通常为 10-20%（按重量计），工艺在 20 至 25 摄氏度下进行。电流密度从 12 到 18 安培/平方英尺 (ASF) 不等，具体取决于氧化层的厚度。这允许控制硫酸的使用，从而从阳极氧化涂层中获得一致的质量结果，同时平衡涂层的生长。

为什么选择硬质阳极氧化来达到耐磨效果？

硬质阳极氧化是耐磨性的最佳选择，因为它可以产生能够承受巨大摩擦力和机械力的耐磨表面。它在铝部件上形成厚而硬的氧化层，可有效抵抗磨料、腐蚀性材料和极端环境下的长期磨损。该程序的关键技术参数还包括较低的电解液温度（三十二至五十华氏度（零至十摄氏度））和较高的电流密度（二十四至三十六安培/平方英尺 (ASF)），以提高涂层硬度。此外，涂层可以硬化到洛氏 C 级 60-70，厚度为 2-3 密耳（50-75 微米），这使得这种阳极氧化程序非常适合提高高应力工业和机械部件的耐用性。

电镀铝是如何进行的？

电镀涉及用金属饰面覆盖表面，在这种情况下，用电流镀铝以改善其美观性和结构特征。维护清洁是提前进行的，需要擦洗铝片的每一寸，因为照顾好每一个细节至关重要，以避免产生最少量的碎屑，这些碎屑会阻碍金属层粘附在铝上。提供给电解质溶液的电流使金属离子能够与所提供的表面结合，将基材包裹在恒定的涂层中。铬、镍和金通常被纳入该工艺，因为它们提供多样化的金属特性及其指定的部署用途。

电镀工艺是什么？

在第一部分中，我们将介绍电镀工艺。电镀工艺是指在基材（如铝）上涂覆一层薄薄的金属以改善基材性能（无论是耐腐蚀性、耐磨性还是外观改善）的过程。电镀工艺包括：

表面处理

铝经过清洗和清洁过程，形成一个光滑、平坦的表面，金属可以在其上熔合。

电解质溶液组成

配制含有金属离子的溶液。镀镍时常使用硫酸镍溶液。

电气设置

铝基板与阴极（负极）相连，而由电镀金属构成的阳极（正极）则浸入电解质溶液中。

电镀参数

电流密度：通常在 1 至 5 A/dm² 之间，取决于所需材料和层的厚度。

电压：设置为2-12伏以确保不间断存款。

温度：20'C 至 60 是获得最佳效果的电解质溶液温度最具战略意义的范围。

电镀时间：时间取决于所需厚度，但平均为 10 至 60 分钟。

在此过程中，电流促使金属离子迁移，沉积并结合在铝涂层表面，从而形成坚固均匀的涂层。这可以从功能和美观两个角度满足定制应用需求。

电镀与化学镀的区别

电镀和化学镀是使用两种电极去除导电材料或转移的技术。两种方法都具有类似的涂层功能，但执行过程不同。

电镀

电镀依赖于受控的外部电流，有助于将金属分子沉积到基材上。该方法需要将电极浸入电解质中，同时电极控制电流流动。电镀中的基本参数使该过程的厚度、附着力和生产率随提供给设备的电压而变化。这些包括：

电压：根据金属和预期用途，电压通常设置在 1 至 10 伏之间。

电流密度：通常范围为每分米1-10安培，均匀分布。

温度：最常见的温度在 20 至 70 摄氏度之间，具体取决于工艺。

优点：非常适合工业，因为它们非常适合大批量生产，提供合理的低成本、提供粘附性和快速的速度。

局限性：可能需要更高的初始设备设置和其他外部电源。

化学镀

与电镀不同，化学镀不依赖于外部电流。无论在材料表面沉积什么金属，都会依赖于表面的化学还原反应。次磷酸钠作为还原剂，使用化学镀溶液。化学镀的关键参数包括：

温度：一般设置在70至90摄氏度之间。

pH 范围：4.5 至 9.0，集中于特定电镀溶液的 pH 值及其所需的涂层特性。

沉积速率：通常在5-25微米/小时范围内。

优点：即使在最复杂的几何形状上也能均匀地镀上厚层。该工艺具有更好的耐腐蚀性，并且不需要电气设备。

局限性：与电镀相比，沉积速度较慢，而且由于采用专门的解决方案，材料价格更昂贵。

主要差异

机理：电镀需要电流，而化学镀过程则是通过化学反应发生的。

表面覆盖率：与其他沉积形式相比，化学镀可在不规则表面上提供更均匀的镀层厚度。

成本：电镀的设备成本较高，而化学镀的成本是溶液成本，一般较高。

应用：电镀是装饰性和耐磨性的首选方法。然而，复杂图案上的防腐和均匀涂层最好使用化学镀。

两者各有优点，可根据表面质量要求、环境条件、材料特性等进行选择。

铝部件镀镍的好处

据我所知，镀镍比铝部件具有多种优势。首先，它通过在强腐蚀环境中建立主动屏障来防止铝降解，从而提高耐腐蚀性。其次，它增加了部件的表面硬度，从而提高了对机械冲击和摩擦的抵抗力。这在高摩擦或承重情况下尤为重要。此外，镀镍使焊接和导电性更容易，从而改善了电子和电气行业。

重要技术规格：

镀层厚度：0.0005 至 0.005 英寸（12.7 至 127 微米），以确保坚固性和精致度之间的最佳平衡。

硬度：镀镍为 400-600 维氏硬度 (HV)，硬化类型最高可达 1000 HV。

粘附强度：>6700 psi，保证与铝基材良好粘附。

耐腐蚀性：在适当条件下通过117小时以上的盐雾测试（ASTM B48）。

镀镍的有效性和技术优势使其成为铝部件的高效涂层。

阳极氧化和电镀有何区别？

阳极氧化和电镀是不同的表面处理工艺，具有不同的目标和方法。阳极氧化通过应用电解工艺来加厚天然氧化层，从而改善受腐蚀的铝部件的外观。它提高了物品的耐腐蚀性、耐用性和视觉特性，主要保护基材而不是堆积材料。相比之下，电镀通过在零件上涂上一层薄薄的镍、金或铬来提高零件的耐磨性、导电性或美观性，从而增加了价值。阳极氧化适用于铝阳极氧化，而电镀适用于许多金属和基材。此外，阳极氧化的表面处理要么是哑光表面，要么是彩色表面，而电镀通常会产生光泽或 金属表面处理.

氧化层与金属涂层的比较

氧化层（例如阳极氧化层）具有很强的抗腐蚀性、不导电性，并且可以根据材料承受约 600-800°C 的高温。此类层通常由耐磨材料制成，硬度为 300-600 HV。此外，氧化物的厚度通常在 5-25 微米之间，设计为与基材的粘合性强，无需调整尺寸。

电镀金属涂层可提高表面的美观度、导电性和硬度。例如，镍电镀可达到令人印象深刻的 150-500 HV 硬度，并可承受 150-200 摄氏度的温度。涂层的厚度也会发生变化，范围从 5-50 微米，具体取决于涂层的用途。此外，与氧化物涂层相比，金属涂层具有附着在更多基材上的优势。

一些关键注意事项包括需要评估耐腐蚀性、导电性要求和美学设计，以及其他细节，如基材成本和所需的环境因素。

对铝表面耐久性的影响

涂上镀镍等涂层可提高铝表面的耐腐蚀性、硬度和耐磨性，从而提高耐用性。此外，镍涂层可有效保护铝制品免受湿气、化学物质和温度波动等环境因素的影响，从而延长铝制品的使用寿命。普通镀镍涂层的硬度为 150-500 HV，这证明了它们能够承受磨损造成的机械损坏。

与大多数电镀涂层一样，它们也能承受约 150-200 摄氏度的工作温度，因此非常适合在中等高温环境中使用。通常，涂层厚度在 5-50 微米之间，具体取决于具体应用和环境因素。这个范围是有利的，因为它可以增强表面性能，同时确保铝的重量优势不受影响。

另一点值得一提的是，可以通过后处理工作（例如热处理或钝化）来提高性能，从而提高涂层的附着力均匀性。在考虑铝表面涂层解决方案时，分析操作环境、预期功能特性和总体成本以适当平衡性能和耐用性至关重要。

表面处理的成本考虑因素

关于表面处理成本，我最感兴趣的是性能和价格之间的平衡。通常，总成本值取决于涂层工艺、材料难度以及要制造的物品数量。例如，阳极氧化铝的价格约为每平方英尺 5 至 10 美元，可使产品具有非凡的美感和出色的防腐蚀保护。此外，另一种廉价的粉末涂层替代品的价格为每平方英尺 2 至 5 美元，可提供良好的安全性以及多种颜色。此外，PVD 涂层处理更昂贵，约为每平方英尺 15 至 30 美元，但可提供更高的硬度和耐磨性。

对于技术参数，我考虑以下几点：

为了获得理想的表面特征，要求涂层深度为 5-50 微米。

阳光、湿气或其他化学物质等暴露的环境因素标志着耐久性阈值。

零件按规定的需要生产出来后，在可靠地使用之前进行的处理水平。

必须研究操作环境、功能目标和生命周期费用才能找到最佳解决方案。

是什么 铝阳极氧化类型?

铝的阳极氧化方法有很多种，每种方法都有特定的用途。

I 型（铬酸阳极氧化）：此方法采用铬酸，可形成更细、更弱的氧化涂层。它最适合需要防腐蚀和尽量减少疲劳强度损伤的操作，例如航空航天部件。

类型 II（硫酸阳极氧化）：最广泛使用的阳极氧化类型是硫酸，可产生厚而坚固的氧化涂层。这种方法用途广泛，需要良好的耐腐蚀表面和美观的染色。

III 型（硬质阳极氧化）：硬质阳极氧化利用较低温度下的硫酸生成超致密厚氧化涂层。这最适合需要高耐磨性和耐用性的工艺，例如工业和军事用途。

不同类型在表面特性、厚度和应用适用性方面有所不同，这意味着需要根据操作和性能要求进行选择。

了解 III 型阳极氧化

III 型或硬质阳极氧化的特性、厚度、强度和耐用性均高于平均水平，这使其特别适用于在极端条件下运行的组件。

工艺参数：

电解质：以硫酸溶液的形式存在。

工作温度：对于致密的氧化层，温度通常在 32°F (0°C) 至 50°F (10°C) 之间。

电流密度：为获得最佳硬度，电流密度在 23 至 37 安培/平方英尺 (ASF) 之间。

涂层的厚度从 0.002 英寸（50 微米）到 0.004 英寸（100 微米）不等，具体取决于应用。

硬度：铝合金硬质阳极氧化可达到 60 至 70 洛氏硬度 C。

卓越的耐磨性可防止磨损。增强的耐腐蚀性可延长部件使用寿命——在应用过程中仔细控制尺寸精度。

优点：

航空航天和军用级零件 需要耐用性的工业机械部件。暴露于恶劣环境和低温的工业机械部件。需要持久性能的医疗和汽车行业。

医疗材料和杂志的销售、研究和出版需要专业精神和责任感，以及流通材料的质量。医疗系统需要全面运作，以确保采用标准和测量方法。

III 型阳极氧化保证性能满足极端工程需求，并适当调整所有参数和其他环境因素。

硫酸阳极氧化和铬酸阳极氧化的区别

硫酸阳极氧化与铬酸阳极氧化的区别在于处理方法、层属性和目标应用的不同。

加工参数：

硫酸阳极氧化使用硫酸溶液（15% 至 20%），电流密度为 12 – 24 Aft²，温度为 68 至 72°F。此工艺形成约 0.0001 至 0.001 英寸厚的坚固阳极氧化层。

铬酸阳极氧化使用浓度为 2.5 至 3.5% 的铬酸电解液，电流密度较低（1- 5 A/ 平方英尺），温度范围为 95 – 100°F。所得层通常较薄，最多 0.0001 英寸。

耐腐蚀性能：

硫酸阳极氧化相对于其他类型具有优异的耐腐蚀性，并用于各种工业和消费产品。

铬酸阳极氧化具有类似的耐腐蚀性，但是，由于其柔性氧化层更薄且更耐用，因此在应力敏感或疲劳敏感的应用方面更胜一筹。

环境问题：

硫酸阳极氧化对环境的危害较小，因为铬酸中含有六价铬，这是一种危险且受管制的物质，需要采取大量的废物管理方法。

应用环境：

硫酸阳极氧化：用于具有中等耐磨性的装饰部件上的彩色饰面相关的应用。

铬酸阳极氧化：用于高疲劳强度或裂纹敏感的军事和航空航天部件组件。

这些差异将决定阳极氧化技术的选择，并考虑特定的设计、操作和生态因素。

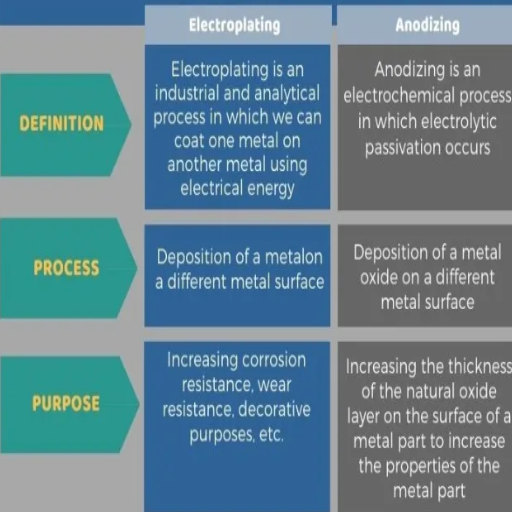

阳极氧化与电镀相比有哪些优点？

阳极氧化和电镀的优势取决于具体应用。阳极氧化可以增强金属氧化物层，并抵抗与基底金属结合的金属氧化物层，从而提供卓越的耐用性和耐磨性。此外，它还能使颜色鲜艳持久，尤其是在铝上，能够以不增加体积的方式实现表面硬化，并在不增加重量的情况下提高表面硬度。此外，它是一种环保的硫酸阳极氧化工艺，不需要使用剧毒物质。

电镀与铬、镍、金和金属一起，可提供具有高反射性的涂层，既美观又导电。它具有吸引人的效果，并保护底层结构免受腐蚀；此外，它通过提高导电性来增强表面，尽管需要施加更厚的涂层和其他令人不安的环境成分。要在两者之间做出选择，必须考虑哪个更重要：耐用性、重量考虑、环境影响，还是装饰性和导电性。

阳极氧化铝的长期耐磨性

由于阳极氧化过程中形成的高质量氧化层，阳极氧化铝具有出色的长期耐磨性。在最初的 1-2 年内，耐磨性明显较低，但之后表面硬度值可以达到维氏硬度计上的 300 至 600 HV。由于氧化层增强，长期使用后也特别容易磨损或表面损坏。

阳极氧化层的厚度一般在 10 到 25 微米之间（一般应用），而硬质阳极氧化层的厚度则高达 50 微米，这是影响耐磨性的关键参数。增加层厚度通常会降低损坏和磨损率。其他元素包括密封孔（热水、醋酸镍密封），可保护层免受有害异物的影响，同时延长在恶劣环境中的使用寿命。

阳极氧化铝非常适合用于航空航天、汽车和工业部件，因为它重量轻、耐损坏和磨损，并且能够在高摩擦应用中发挥作用。然而，选择最佳的阳极氧化类型和设置适当的参数对于实现重量、耐磨性和耐用性之间的平衡至关重要。

金属表面防护涂层
