5 轴 CNC 铣削终极指南：提高生产率和精度

5 轴 CNC 铣削为现代制造业带来了革命性的变化，它为复杂的加工任务提供了前所未有的精度、效率和多功能性。随着行业对更复杂的几何形状和更快的生产时间框架的要求越来越高，这项技术已成为工程师、制造商和机械师的宝贵资源。本入门书介绍了 5 轴 CNC 铣床的基础知识，包括其优势和实际应用，从而通过限制人力投入来改变生产力。无论您是试图解决生产限制、提高设计灵活性还是在市场环境中保持竞争力，本评论都将提供必要的见解，帮助您充分发挥 5 轴加工的潜力。那么，让我们看看如何提高精度和盈利能力——请继续阅读！

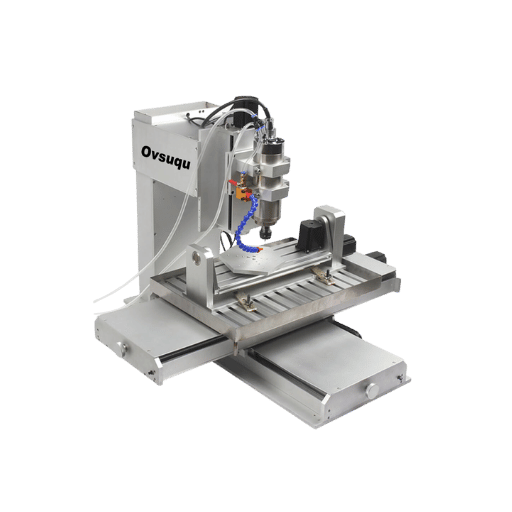

5 轴 CNC 机床定义及其操作

了解五轴 CNC 技术

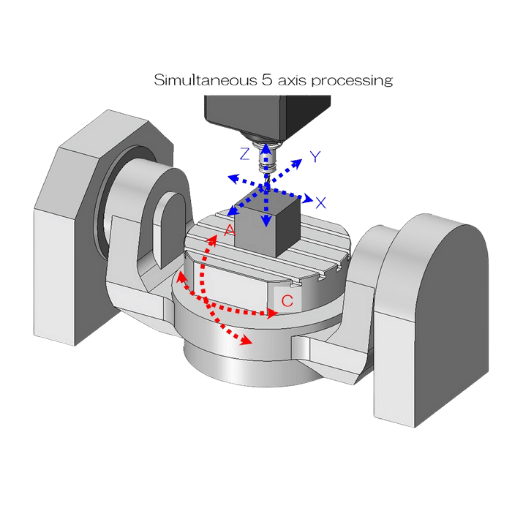

五轴 CNC 技术是一种计算机数控 (CNC) 加工系统，可同时沿五个轴移动刀具或工件。与具有三个轴（X、Y 和 Z）的传统机器不同，5 轴多出两个旋转轴（A 和 B），以提高灵活性。这样无需重新定位工件即可精确加工复杂的几何形状，从而节省时间并减少错误。该技术的特殊优势在于航空航天、汽车和医疗器械行业，这些行业必须具有精确的尺寸和复杂的设计。

五轴数控机床的关键部件

• 主轴。 主轴是固定和旋转切削刀具的重要部件，可实现不同速度的加工。主轴提供 5 轴操作中加工复杂设计所需的精度和稳定性。高性能主轴可确保高速下也能无故障运行，这对于保持精度至关重要。
• 旋转工作台或耳轴. 旋转工作台或耳轴便于 A 轴和 B 轴的旋转运动。此功能允许工件以不同的角度旋转，从而更容易加工复杂的几何形状，而无需多次设置。
• CNC控制器CNC 控制器是该机器的大脑，处理精确的指令并确保所有五个轴同时精确移动。先进的控制器具有优化刀具路径和缩短加工时间的算法。
• 直线导轨和滚珠丝杠。 这些部件可实现沿 X、Y 和 Z 轴的精确移动。高品质的直线导轨和滚珠丝杠可减少间隙，确保实现平稳而精确的定位，这是精密加工中需要严格公差的关键要求。
• 刀库和自动换刀装置（ATC）。 刀库可存放不同的切削刀具，而自动换刀器则用于快速更换制造刀具。在处理需要多种工具且不停止生产的复杂项目时，此功能至关重要。
• 框架和底座。 机架和底座支撑机床结构，确保机床在运行过程中的稳定性。刚性机身可减少加工过程中的振动，从而实现加工过程中出色的表面光洁度和尺寸精度。

使用 5 轴 CNC 机床；为什么它有益。

根据我的经验，使用 5 轴 CNC 机床的主要优势在于它能够以无与伦比的精度提供复杂的几何形状。这减少了设置时间，消除了多次设置的需要，从而最大限度地减少了生产过程中的错误。此外，它的灵活性确保了材料的有效利用，从而使用户从长远来看可以节省资金。这项技术极大地提高了工作流程效率，使我即使在复杂的设计上也能产生高质量的结果。

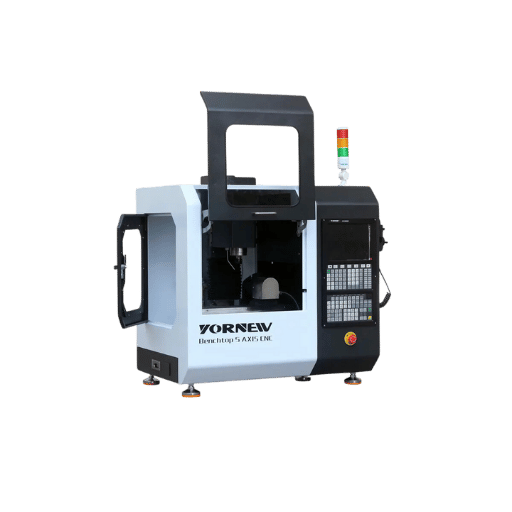

选择合适的 5 轴 CNC 机床来满足您的需求

评估您的加工中心要求

评估加工中心需求时，请考虑以下重要因素：

1. 材料类型： 找出您要加工的材料。机器针对复合材料、金属或塑料等材料进行了优化，这将有助于指导选择。
2. 零件复杂度 – 应考虑设计的复杂程度。您需要一台 5 轴 CNC 机床，该机床具有精度和适应性，能够为复杂几何形状创造准确的结果。
3. 生产量 – 您想要什么性质的生产？如果产量很大，那么高速高效的机器比低速机器更适合，因此需要每个零件都具有高精度。
4. 预算和运营成本 – 考虑初始购买价格以及持续的维护、工具和能源成本以及其他相关费用，以确保其在您的财务限制范围内。
5. 机器能力 -为确保机器始终满足您的性能标准，请评估主轴速度、进给速度和工具容量。

如果系统地解决这些考虑因素，可以帮助选择反映特定操作目标的加工中心。

5 轴 CNC 机床与 3 轴替代机床的比较

在本文中，我将通过展示它们在功能和应用多功能性方面的差异来区分 5 轴 CNC 机床与 XNUMX 轴的替代机床。它将能够同时沿五个轴移动，从而允许使用更少的设置来生产复杂的几何形状。该设备非常适合精密加工航空航天和医疗行业中常用的复杂零件，这些零件需要高精度。另一方面，三轴机床成本较低，需要的编程不太复杂，并且可以处理简单的零件或在标准铣床上完成的工作。因此，我的选择将取决于零件复杂性、速度输出和预算限制的细节。

成本问题和投资回报率 (ROI)

在考虑加工设备的成本问题和投资回报率时，重要的是要考虑初始投资、运行成本以及随着时间的推移它将产生多少钱。五轴机器的高级功能会导致更高的前期成本和更高的复杂性。尽管如此，它能够减少人工操作、减少物品浪费，从而简化生产流程，通常可以带来长期节约和更快的盈亏平衡点。另一方面，三轴机器的购买价格和维护费用较低，但可能需要更多设置，包括复杂零件的额外劳动力，这会增加运营费用。理想机器的选择取决于未来的生产要求、可用的财务资源和预期的利润率。全面的成本效益分析有助于挑选出优化投资回报率的替代方案。

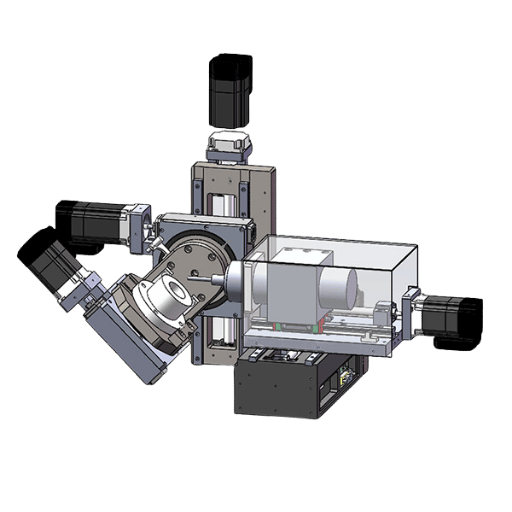

提高 5 轴 CNC 铣削生产率的方法

优化机器设置以提高效率

为了提高 5 轴 CNC 铣削的效率，应尽量缩短设置时间并确保准确性。首先要标准化工作流程；使用模块化工件夹持系统来减少作业之间的转换时间。使用先进的 CAM 软件来模拟加工操作并防止生产错误发生。此外，部署自动刀具预设系统，提供精确的刀具测量和定位，消除可能导致延迟的手动调整。定期检查机器的校准以保持精度并优化其性能。通过将这些做法结合起来，您可以简化程序、最大限度地减少停机时间并最大限度地提高总生产力。

选择正确的工具

为了获得最佳性能和精度，在选择合适的刀具时应考虑某些关键方面。首先，评估加工材料的特性；这涉及硬度、韧性和热导率等因素，这些因素直接影响刀具的选择标准。例如，不锈钢等材料需要高度耐磨的刀具，这些刀具经过特殊涂层处理，以耐受高温和摩擦。其次，请记住，刀具的几何形状（即切削角度、凹槽设计和整体形状）必须符合钻孔、铣削或车削等特定应用。第三，评估刀具是否与机器参数兼容，包括速度、进给率和主轴功率，以便在不影响质量的情况下高效运行。刀具技术的发展也通过可转位刀片和硬质合金刀具带来了更好的性能，从而提高了它们的性能。通过仔细匹配特定任务要求和刀具特性，您可以期待提高加工精度、延长刀具寿命并降低生产成本。

实施 5 面加工技术

五轴加工技术的应用带来了诸多操作优势，可提高生产效率和精度。操作员只需一次设置即可加工工件的所有五个侧面，从而显著缩短设置时间并提高产量。它减少了重新定位工件的需要，节省了时间并提高了对准精度。通过最大限度地减少人为干预，五轴加工可最大限度地减少错误，同时实现始终如一的高质量输出。此外，这种方法可以处理复杂的几何形状，使其适用于具有复杂组件的行业，例如汽车和航空航天制造业。使用先进的五轴加工策略有助于确保最佳的资源利用率并提高整体生产率。

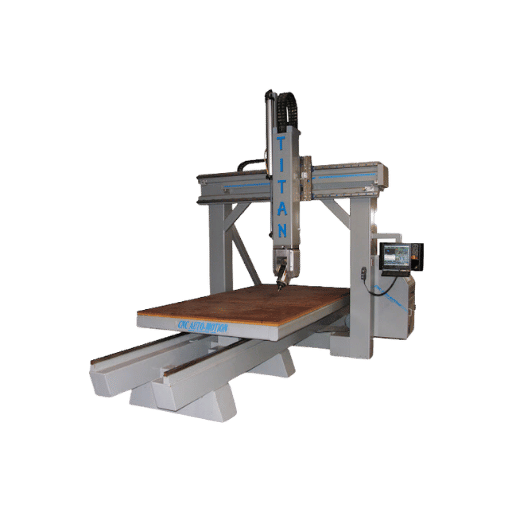

五轴 CNC 铣削中主要会出现哪些错误以及如何避免？

检测错误发生的时间

在识别 5 轴 CNC 铣削中的错误时，可以留意最终零件尺寸、表面光洁度和几何精度的偏差。这些可能包括可见的刀痕、不正确的公差、颤动，甚至与预期的意外偏差。机器警报或操作过程中的异常声音也可能表示存在潜在问题。使用执行基于探针的检查的过程监控工具或使用监控软件进行常规加工对于实现这一事实非常有帮助。最后，全面检查成品与设计规格以确定任何差异非常重要。

错误预防最佳实践

为了避免 5 轴 CNC 铣削中的错误，我强调了一些关键做法。首先，我确保对机器进行适当的校准和维护，以减少机械误差。另一种做法是使用高质量的切削刀具，这些刀具可以确定其是否适合加工材料。此外，编程起着至关重要的作用，因此我会交叉检查刀具路径并验证模拟结果，以便在加工之前检测任何可能的问题。最重要的是，我结合了探头等过程监控系统，用于在早期阶段检测偏差。最后，维护清晰的文档和操作协议有助于最大限度地减少设置和生产过程中的人为错误。

哪些行业可从 5 轴 CNC 加工中受益？

五轴数控机床在航空航天领域的作用

只需一次设置即可完成复杂设计，这减少了制造时间并降低了出错的可能性。五轴 CNC 机床因其无与伦比的精度和生产率而成为航空航天制造业的关键。这些机床非常适合制造具有严格公差的苛刻零件，例如机身结构、涡轮边缘和发动机部件。此外，由于强度重量比高，它们还可以使用航空航天业常用的先进材料，如钛和复合材料。五轴加工是航空航天业的支柱，因为它可以保证质量的一致性，从而能够生产出满足严格要求的轻质高性能零件。

复杂零件制造应用

5 轴 CNC 加工对于制造不同领域的复杂部件至关重要。它对于需要高精度且公差较小的部件非常有用，这使得它们难以生产。例如，它可用于制造汽车叶轮、医疗植入物或用于能源生产的涡轮机部件。新材料的使用和更快的设置时间使得制造满足所有功能和尺寸要求的高质量零件成为可能。这种灵活性使 5 轴 CNC 加工成为解决复杂生产问题的关键工具。

各行业 5 轴 CNC 自动加工中心的增长趋势

技术进步加上对精密工程部件的需求不断增长，促使 5 轴 CNC 机床的使用量显著增长。增长的进一步推动因素包括航空航天业对轻型、高公差部件的追求、包含定制植入物和手术器械的医疗应用以及汽车行业对提高复杂发动机部件生产率的要求。此外，工业 4.0 在 XNUMX 轴 CNC 设置中引入了智能系统和自动化，提高了其效率和对用户的吸引力。此外，全球对产量、成本削减和先进材料性能的关注也进一步增强了这种上升趋势。

常见问题解答 (FAQs)

问：什么是五轴数控机床，它与传统铣床有何不同？

答：5 轴 CNC 铣床是一种非常先进的加工中心，能够同时在五个不同的轴上移动切削刀具或工件。与传统的三轴型号相比，五轴型号有两个额外的旋转轴，可实现更复杂、更精确的加工过程。此功能允许制造具有多个角度的复杂零件而无需重新定位工件，从而显著提高制造效率和精度。

问：使用五轴 CNC 加工中心有哪些好处？

答：使用 5 轴 CNC 加工中心可带来多种好处，包括通过一次设置完成加工来提高生产率、改善表面光洁度和精度、缩短循环时间、能够加工复杂的几何形状、简化工件夹持并具有熄灯制造的潜力。凭借这些优点，5 轴加工在需要高精度零件制造的行业（如航空航天、医疗和汽车）中大显身手。

问：五轴 CNC 铣床如何简化工件夹持？

答：5 轴 CNC 铣床允许在一次设置中接触零件的多个侧面，从而使工件夹持变得简单。这样就无需使用传统 3 轴加工中经常需要的复杂夹具和多个设置。此外，由于工件或刀具可以旋转和倾斜，因此可以使用更简单的标准化工件夹持装置，从而减少设置时间并提高整体效率。

问：哪些行业从五轴 CNC 加工中获益最多？

答：从 5 轴 CNC 加工中获益匪浅的行业包括航空航天、医疗器械制造、汽车工业、模具制造和能源生产。这些领域通常需要公差较小的复杂部件。在这些高需求行业中，5 轴机床可实现的复杂形状可提高表面光洁度并缩短循环时间。

问：与传统方法相比，五轴加工如何改善循环时间？

答：通过 5 轴加工，机加车间单个零件所需的设置次数减少，从而缩短了循环时间。处理工件的多个侧面时，一些原本需要多台机器或重新定位的操作，现在只需一次设置即可完成。此外，刀具或工件倾斜可实现最佳切削条件，从而减少加工次数并提高材料去除率。所有这些因素结合起来，显著缩短了总循环时间，从而提高了生产率。

问：制造商在选择水平或垂直配置的多功能加工中心时应考虑什么？

答：在从各种立式和卧式加工中心中选择最合适的 5 轴铣床时，一些重要的考虑因素包括您需要制造的组件类型、可用的占地面积、工件尺寸和重量以及排屑要求。紧凑性、经济性和适合较小零件或空间有限的车间是立式加工中心的优势，立式加工中心通常比卧式加工中心便宜。然而，卧式铣床在重型切削方面具有更高的刚性，并且在较大和较重的工件上具有更好的排屑效果。您的特定应用需求以及您的生产需求将决定哪种铣床最好。

问：制造商为什么要投资五轴 CNC 铣床？

答：长期收益和投资回报可以帮助制造商证明购买 5 轴 CNC 铣床的合理性。这些收益包括由于设置时间缩短和全面加工能力提高而提高的生产率，以及零件质量和精度提高，以及处理更复杂、附加值更高的作业的能力，这降低了劳动力成本，同时提供了无人值守制造的机会。此外，除了将多个操作整合到一个 5 轴程序中之外，减少对额外设备的需求还进一步减少了占地空间要求。

参考资料

1. 5 轴 CNC 铣削操作中的尺寸、几何、热和刀具偏转误差补偿
   • 作者： Mohsen Soori、B. Arezoo
   • 发布日期： 2023 年 4 月 3 日
   • 主要发现：
     • 本研究涵盖不同的 5 轴 CNC 铣削误差，例如尺寸、几何、热和刀具偏转误差。
     • 作者提出了补偿方法来提高加工操作的精度，这对于高精度应用至关重要。
   • 方法论：
     • 该研究采用理论分析和实验验证相结合的方式，评估所提出的补偿技术的有效性(Soori & Arezoo，2023 年).
2. 五轴数控铣削中平头铣刀扫掠体积生成的高效分析模型
   • 作者： 艾哈迈德·多格鲁萨迪克
   • 发布日期： 2023 年 9 月 1 日
   • 主要发现：
     • 本文提出了一种用于生成五轴数控铣削中使用的平头铣刀扫掠体积的新型分析模型，这对于精确模拟和刀具路径规划至关重要。
     • 该模型提高了对刀具啮合及其对加工效率的影响的理解。
   • 方法论：
     • 该研究利用数学建模技术来推导扫掠体积，并通过模拟来验证模型(Dogrusadik，2023，第 102241 页).
3. 基于挠度补偿的五轴数控铣床A轴精度优化
   • 作者： 巩飞、李鑫、高强荣
   • 发布日期： 2023 年 10 月 17 日
   • 主要发现：
     • 本会议论文重点通过分析偏转误差及其对加工精度的影响来优化五轴数控铣床的 A 轴精度。
     • 所提出的挠度补偿方法在提高加工精度方面已显示出良好的效果。
   • 方法论：
     • 作者系统分析了A轴误差并实施了补偿策略，并通过现场设备测试进行了验证(Fei 等人，2023 年，第 182–185 页).
4. 五轴数控铣床冲压金属加工工艺流程的开发
   • 作者： A. 德特金、O. 阿尔希波娃、S. 西特尼科夫
   • 发布日期： 2023
   • 主要发现：
     • 本研究开发了使用五轴数控铣床从冲压材料加工压缩机工作叶片的工艺流程。
     • 研究强调减少加工余量并提高生产过程的效率。
   • 方法论：
     • 作者利用三维扫描方法分析了加工叶片的几何参数，并建立了加工过程的数学模型(Detkin 等人，2023 年).
5. 基于交叉原理带驱动约束的五轴数控铣削进给速度规划方法
   • 作者： 徐龙坤、张伟辰、叶振庚、徐金廷
   • 发布日期： 2020 年 8 月 1 日
   • 主要发现：
     • 本文介绍了一种考虑驱动约束的五轴数控铣削进给速度规划新方法，以提高加工效率和精度。
     • 该方法旨在防止驱动特性过冲，确保运行更平稳、表面质量更好。
   • 方法论：
     • 作者开发了一种基于约束相交原理的离线进给速度插补方法，并通过仿真和实例进行了验证(Xu 等，2020，第 321-332 页).
6. 5 轴 CNC 微铣削，用于快速、廉价且无背景的 NMR 微线圈
   • 作者： Vincent Moxley-Paquette 等人
   • 发布日期： 2020 年 11 月 10 日
   • 主要发现：
     • 本研究展示了使用 5 轴 CNC 微铣削进行 NMR 微线圈快速成型的技术，凸显了其精度和材料多功能性优势。
     • 该研究展示了 5 轴 CNC 技术在生产微流体应用的复杂几何形状方面的潜力。
   • 方法论：
     • 作者利用专门的 5 轴 CNC 铣床来制造微线圈，并优化铣削参数以获得高分辨率特征(Moxley-Paquette 等人，2020 年).
