チタンの切断に適したコーティングの選択: 詳細ガイド

このガイドでは、 工具コーティングはチタンを切削する際に効果を発揮する チタンとアルミニウム合金の切削加工について、主な利点、注目すべき重要な側面、生産性向上に最も効果的なコーティングについて詳しく説明します。熟練した機械工でも初心者でも、役立つ情報や技術的な詳細を提供することに重点が置かれています。パフォーマンスと精度を向上させる最も効果的な方法の 1 つは、特に特定の用途に合わせて切削工具のコーティングを正しく選択することです。チタンの切削は、強度、熱伝導率の低さ、過度の切削工具との化学的相互作用の傾向など、その材料特性のために、非常に難しい作業として知られています。

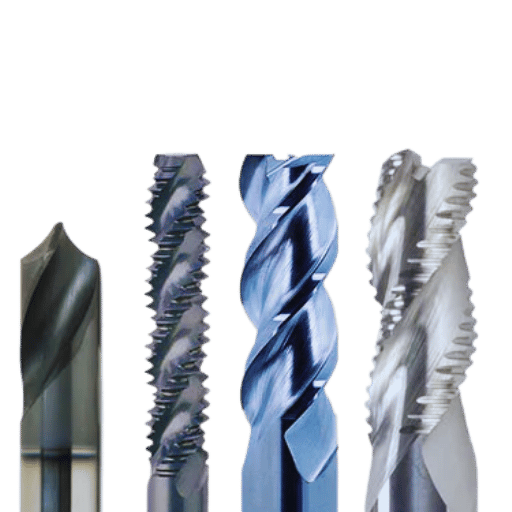

チタンに最適なツールコーティングは何ですか?

チタンを加工する場合に最も効果的なツールコーティングは、チタンアルミニウム窒化物 (TiAlN) です。チタンアルミニウム窒化物は、非常に優れた耐熱性と耐摩耗性を備えているため、使用が不可欠です。結局のところ、チタンは加工時に大量の熱を発生します。TiAlN は、熱下で酸化アルミニウム保護層を形成し、熱安定性を提供し、摩擦を減らすことで、ツールの寿命と性能を向上させます。ただし、アルミニウム塩化物窒化物 (AlCrN) は、特定の目的、特に高速加工に適した代替コーティングです。コーティングの選択は、ツール、加工条件、およびそれらの組み合わせによって異なります。

利用可能なさまざまなコーティングを理解する

TiN（窒化チタン）は、その適用性と硬度から、最も一般的に使用されている工具コーティングの 1 つです。コーティングされていない工具と比較して、摩擦係数が低減し、切削速度と耐摩耗性が向上します。さらに、TiN は、中程度の速度と温度で加工されるステンレス鋼を中心に、あらゆる材料の汎用加工に非常に役立ちます。明るい金色で、時間の経過とともに摩耗がわかるため、工具管理に役立ちます。より耐熱性やフォーカス性能が求められる鋳鉄の加工には、他のコーティングを使用する必要がある場合があります。

CNC操作における窒化チタンの役割

CNC 操作に関しては、TiN (窒化チタン) コーティングがツールの有効性を高め、寿命を延ばすという利点があります。その他の利点としては、低摩擦で加工中にツールの熱蓄積が軽減され、耐摩耗性が高いため、ツールの切れ味が長持ちします。これらの特性により、ツールの寿命が延び、切削精度と効率が向上します。ツールが中程度の速度と温度で使用される場合、TiN は非常に効率的です。そのため、ステンレス鋼を含む幅広い加工操作の標準コーティングとなっています。

ダイヤモンドコーティングが工具寿命に重要な理由

ダイヤモンドコーティングされた工具は、硬度と強靭なコーティングにより摩耗が少ないため、アルミニウム合金部品の製造に広く使用されています。さらに、これらの工具は、鋭い切れ味を失うことなく、より長期間使用できます。コーティングにより、動作中の摩擦も少なくなり、熱の発生も少なくなり、特に航空宇宙部品の製造プロセスの効率が向上します。このコーティングは、多くのコーティングが機能しない複合材や非鉄金属の切削に適しています。ダイヤモンドコーティングは、刃先の耐久性を高めながら鋭さを失わないようにすることで、ハイエンドの加工工具の生産性を高め、コストを削減します。

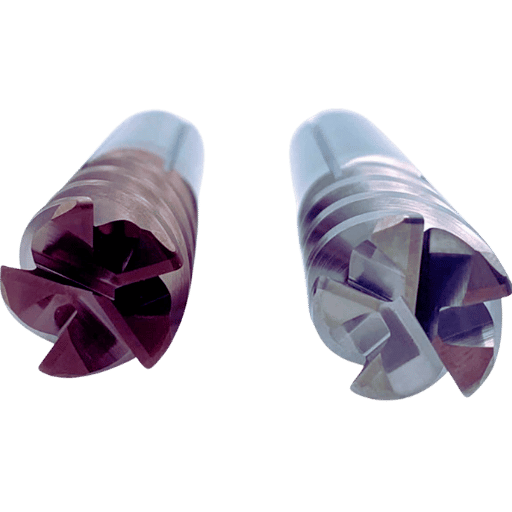

チタンフライス加工においてコーティングは工具の性能にどのような影響を与えますか?

エンドミルの耐摩耗性の重要性

チタンは材料の靭性と工具の急速な摩耗のため、チタンをフライス加工する際、エンドミルの部品には高い耐摩耗性が求められます。チタンの加工中は常に過剰な摩擦と熱が発生し、工具の性能が急速に低下します。このようなエンドミルは、耐摩耗性の高い材料で作られ、強化コーティングを施したカーバイドなどのより強力なコーティングが施されていると使いやすくなります。そうすることで、エンドミルの刃先が保持され、工具交換間隔が長くなり、作業効率が向上します。耐摩耗性が向上すると、メーカーはより厳しい公差を実現し、より厳しい切削条件でも工具をより長期間維持できるようになります。

耐熱性が先端安定性に与える影響

耐熱性は、工具使用時の熱変形を制限するため、加工工具の刃先の安定性に直接影響します。これは工具経路の保持に不可欠です。極度の熱により刃先が軟化または破壊される可能性があり、その結果、精度が低下し、工具の耐用年数が短くなります。炭化物またはセラミック複合材料は、耐熱性に優れた材料の例です。これらは高温でも構造が変化せず、機能性を保証します。適切な耐熱性の開発により、熱亀裂や摩耗の可能性も低減されるため、高出力加工で工具をより長く、より確実に使用できます。

適切なコーティングで切削速度を向上

適切なコーティングを選択することは、切削速度を最大化し、機械加工プロセスの効率を高める上で非常に重要です。窒化チタン (TiN)、窒化アルミニウムチタン (TiAlN)、ダイヤモンドライクカーボン (DLC) などのコーティングは、工具とワーク材料間の摩擦係数を下げるため、発生する熱が少なくなり、工具の摩耗が軽減されます。この摩耗の軽減により、工具寿命が長くなり、高速操作の精度が向上し、生産性と効率が向上します。コーティングされた工具は、チップの除去性も優れているため、静止チップが形成される可能性が低くなり、切削動作が向上します。金属と機械加工操作に適したコーティングを使用することで、メーカーは生産性と品質を同時に向上できます。

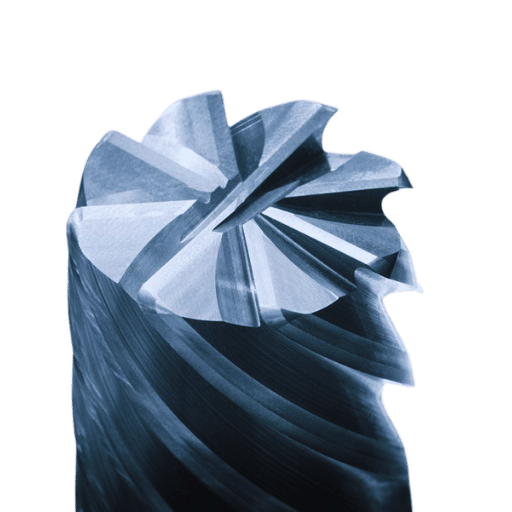

超硬エンドミルはチタン合金に最適な選択肢でしょうか?

超硬工具ソリューションの長所と短所

超硬工具ソリューションを使用する利点

超硬エンドミルは耐久性と耐摩耗性に優れています。そのため、強靭で研磨性の高いチタン合金の切削に適しています。さらに、高温に耐えられるため切削速度が速くなり、全体的な加工時間が短縮されます。さらに、超硬工具の剛性により、複雑な形状を加工する場合でも、安定した性能レベルで正確な結果が得られます。

超硬工具ソリューションの欠点

超硬工具は、他の工具材料に比べてコストが高いため、そのすべての利点を持続させることは比較的困難です。また、超硬工具は脆いため、不適切な加工、特に断続的な切削中に欠けや破損が発生する可能性が高くなります。さらに、ある程度、チタンの熱伝導率が低いため、過熱や切削工具の熱損傷が発生する可能性が高くなります。これを放置すると、工具の寿命が短くなります。

超硬エンドミルと非鉄金属代替品

超硬エンドミルは、すべての非鉄金属の代替品よりもはるかに耐久性、精度、およびパワーに優れています。最先端のカーボンエンドミルは、硬度と耐熱性があるため、より硬い材料である鋼やチタンの加工に適しています。また、切れ味が長持ちします。ただし、高速度鋼 (HSS) などのコスト効率の高い代替品は、特定の用途で硬い工具を必要としないアルミニウムや真鍮などの柔らかい金属の加工に適しています。HSS のパフォーマンス精度は、非融合アイテムに最適です。予算や材料の種類などの特定のニーズ、たとえば、エンドミルに求められるほど要求が厳しくない場合などによって異なります。

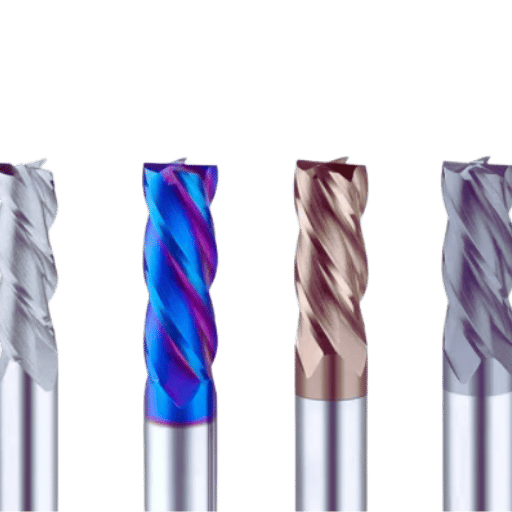

チタンの機械加工に適したツールを選択するにはどうすればよいでしょうか?

適切なツールを選ぶ際に考慮すべき要素

チタンを加工するためのツールを決定する際には、次の詳細を考慮する必要があります。

1. 工具材質: チタンを加工するには、ハーネス材、超硬ソリッド、または超硬チップ付きの工具を選択します。これらの材料は、必要な耐熱性と硬度を提供します。
2. コーティング: 加工中の熱に耐えるチタンアルミニウム窒化物 (TiAlN) などの適切なコーティングが施された工具を使用します。これにより、高速切削中の工具の摩耗が軽減され、工具寿命が延びます。
3. ツールの形状: 微細な切削力に耐え、チタンの加工硬化を防ぐのに十分な強度を持つ特殊な刃先と形状のツールを適用します。
4. 切断速度と送り速度: 切断速度を低くし、送り速度を規制すると、余分な熱の発生がなくなり、精度が確保されます。
5. クーラントの塗布: 十分な量の優れた流量のクーラントを塗布して、熱放散率を効果的に低減し、工具とワークピースの損傷を防ぎます。

これらの技術を組み合わせて使用​​すると、これらのパラメータによって精度と効率が向上するため、チタンを加工するときに役立ちます。

スピンドル速度と送り速度を理解する

加工、精度、生産性は、スピンドル速度と送り速度を巧みに最適化できるかどうかに大きく左右されます。スピンドル速度は RPM で、スピンドルの回転速度を決定します。これはコーティング プロセスの有効性を決定する上で重要な役割を果たします。また、送り速度はワークピースまたは切削工具が移動する IPM または mm/分を指します。これらのパラメータは、材料の特徴と目的の切削タイプに合わせて最適化する必要があります。

荒加工プロセスでは、ほとんどのチタン加工は 100 ～ 300 RPM のスピンドル速度で行われます。これは、過熱の軽減に役立つため、工具の直径と材料のグレードによって決まります。さらに、エンド ミルで最適化されることが多い送り速度は、歯あたり 0.002 ～ 0.005 インチですが、生産性の要因として同様に重要です。工具あたりのチップ負荷を適切に指定すると、工具の摩耗と材料の損傷が軽減されます。

コンピュータ数値制御 (CNC) システムの導入により、最新の加工技術ではスピンドル速度と送り速度をリアルタイムで操作できます。エンジニアは、工具メーカーからの材料固有の切削データやその他の最先端のソフトウェア シミュレーションを実装することで、加工精度を高めながらサイクル タイムを短縮できます。さらに、リアルタイム データを監視することで、厳しい動作条件下でもパフォーマンスが向上し、偏差が低減し、工具寿命が延長されます。

チタンフライス加工におけるよくある間違い

1. 不適切な切削速度: 過熱、工具劣化の加速、工具使用の非効率性、過度に長い加工時間はすべて、最適値よりも低いまたは高い切削速度で操作することの直接的な結果である可能性があります。
2. 潤滑不足: 機械加工中に切削液が適切に塗布されないと、熱が集中し、表面仕上げが悪くなり、工具が損傷します。
3. 不適切なツールの選択: チタンを切断するための標準以下のツールと技術は、切断が成功しないまま、ツールとワークピースの両方に終わりのない損傷のサイクルを引き起こします。
4. チップの排出を見落とす: チップの除去を管理する方法が不十分であったり、まったく存在しないと、プロセスが非効率的になり、ワークピースの表面に損傷が生じます。
5. 切削深さまたは送り速度が過剰: ワークピースとツールの状態が悪い、望ましくない振動、ツールの過負荷、チャタリングなどはすべて、理想的でない切削パラメータの結果です。

チタンの加工において、問題を防止することがプロセスの改善、効率の向上、精度の向上の鍵となります。

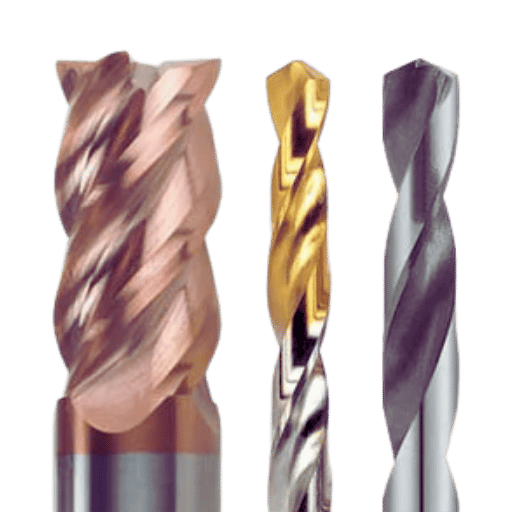

エンドミルコーティングにおける先進コーティング開発とは?

PVDコーティング技術の探求

エンドミル加工の進歩により、物理蒸着法 (PVD) によるコーティングの適用により、切削工具の耐摩耗性、摩擦低減、耐熱性が向上しました。最もよく使用されるコーティングは、チタンアルミニウム窒化物 (TiAlN) とアルミニウムクロム窒化物 (AlCrN) で、優れた熱安定性と耐酸化性により、硬質材料の高速切削や加工に適しています。これらのコーティングは、工具表面に薄くて耐久性のある層を形成し、工具の寿命を延ばすと同時に、よりスムーズな切削片の流れを確保します。PVD 技術により、均一で正確なコーティングの適用が可能になり、厳しい条件下でも切削と表面仕上げの効率が維持されます。

チタンアルミニウム窒化物コーティングの革新

チタンアルミニウム窒化物 (TiAlN) コーティングによるイノベーションにより、工具の生産性と性能が向上しました。特に注目すべき点は、硬度と耐摩耗性を高めるナノ構造層の改良と、高温操作を助けるアルミニウム含有量の増加です。これらの改善により、TiAlN コーティングされた工具は、極端な加工条件でも切削効率と耐酸化性を維持できるため、現代の製造業には欠かせません。

よくある質問（FAQ）

Q: チタンの切断に TiAlN コーティングを使用するとどのような利点がありますか?

A: チタン加工プロセスでは、TiAlN（チタンアルミニウム窒化物）コーティングが優れた耐酸化性と耐高温性を備えており、高温操作中に硬度を維持し、切削工具の寿命を大幅に延ばし、乾式フライス加工プロセスの効率を高めます。

Q: チタン部品を切断する場合、TiCN コーティングと TiN コーティングの違いは何ですか?

A: TiCN (炭窒化チタン) コーティングは、TiN (窒化チタン) コーティングよりも硬度と耐摩耗性に優れています。TiCN は硬度が高く、刃先が滑らかなため、工具寿命と性能の向上が不可欠なチタンなどの硬質材料に適しています。

Q: チタン加工におけるCVDコーティングの機能は何ですか?

A: CVD (化学蒸着) コーティングにより、切削工具上に厚く耐摩耗性に優れた層を生成できるため、チタン加工時の性能と寿命が大幅に向上します。また、高い金属除去率にも適しており、チタン合金による摩耗にも耐性があります。

Q: AlCrN はチタン製ワークピースの工具に適したコーティングですか?

A: チタン加工に関しては、AlCrN (アルミニウムクロム窒化物) コーティングは、その優れた熱安定性と耐酸化性により、最高のコーティングの 1 つです。高速切削シナリオでは従来のコーティングよりも優れた性能を発揮し、比類のない耐摩耗性がこれをさらに高めます。

Q: チタンを切断する際に、高温でアルミニウムチタン窒化物 (AlTiN) を使用するのはなぜですか?

A: AlTiN コーティングは、熱を発生する材料を切断しながら硬度を著しく維持するため、高温でチタンを切断します。このコーティング材料は、構成刃先の形成を減らし、より滑らかな切断と長い工具寿命をもたらします。

Q: TiB2 コーティングはチタンの切削に適用できますか? また、その利点は何ですか?

A: 二ホウ化チタン (TiB2) コーティングは、非鉄金属用途でほぼ独占的に使用されています。しかし、チタン加工に関しては、構成エッジが最小限で摩耗や腐食に強い硬い表面を備えているため、ワークピースへの密着性が重要になる場合にメリットがあります。

Q: チタン加工時の刃先耐久性に優れたコーティングは何ですか?

A: 工具コーティングとしての TiAlN および AlCrN は、チタンの加工時に刃先の耐久性を高めます。中程度の温度では、摩耗や腐食に対して優れた耐性を発揮することが実証されています。

Q: さまざまなツールコーティングオプションは、チタン加工におけるツールのパフォーマンスにどのような影響を与えますか?

A: TiAlN、TiCN、AlCrN などのさまざまなツールコーティングオプションは、硬度、摩耗、温度安定性の違いにより、ツールのパフォーマンスに影響します。適切なコーティングにより、パフォーマンスが向上し、ツール寿命が延び、金属除去率が最適化されます。

Q: チタン用の同じ CVD コーティングを機械加工工具鋼にも使用できますか?

A: CVD コーティングは汎用性が高いため、チタンや工具鋼に使用されています。厚みと耐摩耗性に優れているため、他の材料よりも工具寿命が長く、性能も優れているため、過酷な用途に適しています。

Q: チタン加工用工具の切削効率を高める厚いコーティングレベルは何ですか?

A: コーティングの厚さによって工具の効力は高まり、耐久性と切れ味の持続性が求められます。チタンなどの材料を加工する場合、コーティングが厚いほど刃先としての耐久性が長くなります。最適な厚さは、靭性を確保するため通常よりも高密度にする必要があります。

参照ソース

1. Ti6Al4V合金の旋削加工におけるシングルコーティングおよびマルチコーティングタングステンカーバイド工具の切削性能（2024）

• 著者: Ahsen Ali 他
• 主な調査結果：
  • この研究では、Ti6Al4V 合金を旋削加工する際、単層コーティングの超硬工具と多層コーティングの超硬工具を比較します。
  • マルチコーティングされた工具は、シングルコーティングされた工具に比べて優れた耐摩耗性と工具寿命を備えていることが確認されました。
• 方法論：
  • 実験は、工具の摩耗、切削力、表面仕上げを監視しながら、制御された設定で行われました。
  • この研究は、チタン合金の加工に使用する最適なコーティングを決定することに焦点を当てました。

2. チタン合金Ti6Al4Vの加工におけるアルミニウムチタン窒化物コーティング切削工具の摩擦性能に関する研究（2018年）

• 著者: W. Grzesik 他
• 主な調査結果：
  • この研究では、チタン合金の製造に AlTiN コーティングされた工具を使用することで、耐引裂性と耐摩耗性がどのように向上するかが示されました。
  • 使用した AlTiN コーティング ツールは、コーティングされていないツールと比較して、ツール寿命と表面の完全性においてパフォーマンスが向上しました。
• 方法論：
  • この研究では、実験的な機械加工テストを使用して、工具の摩耗、性能、切削力、表面粗さを調べました。

3. PVDおよびCVDコーティングされた切削工具を使用したチタン合金Ti-6Al-4Vのフライス加工における工具摩耗の比較調査（2017）

• 著者: ラジャ・アブドラ他
• 主な調査結果：
  • 著者らは、本研究でフライス加工中の PVD ​​ツールと CVD ツールの比較分析を発表しました。
  • 切削工具の摩耗は PVD ​​TiAlN/AlCrN インサート工具で最も少なく、生産寿命の点では CVD TiCN/Al2O3 インサート工具よりもはるかに長持ちしました。
• 方法論：
  • 臨床試験は応答曲面法に基づいており、工具の摩耗と性能を確立するためにさまざまな切削パラメータが設定されました。
